大工春《电力系统继电保护实验》实验报告

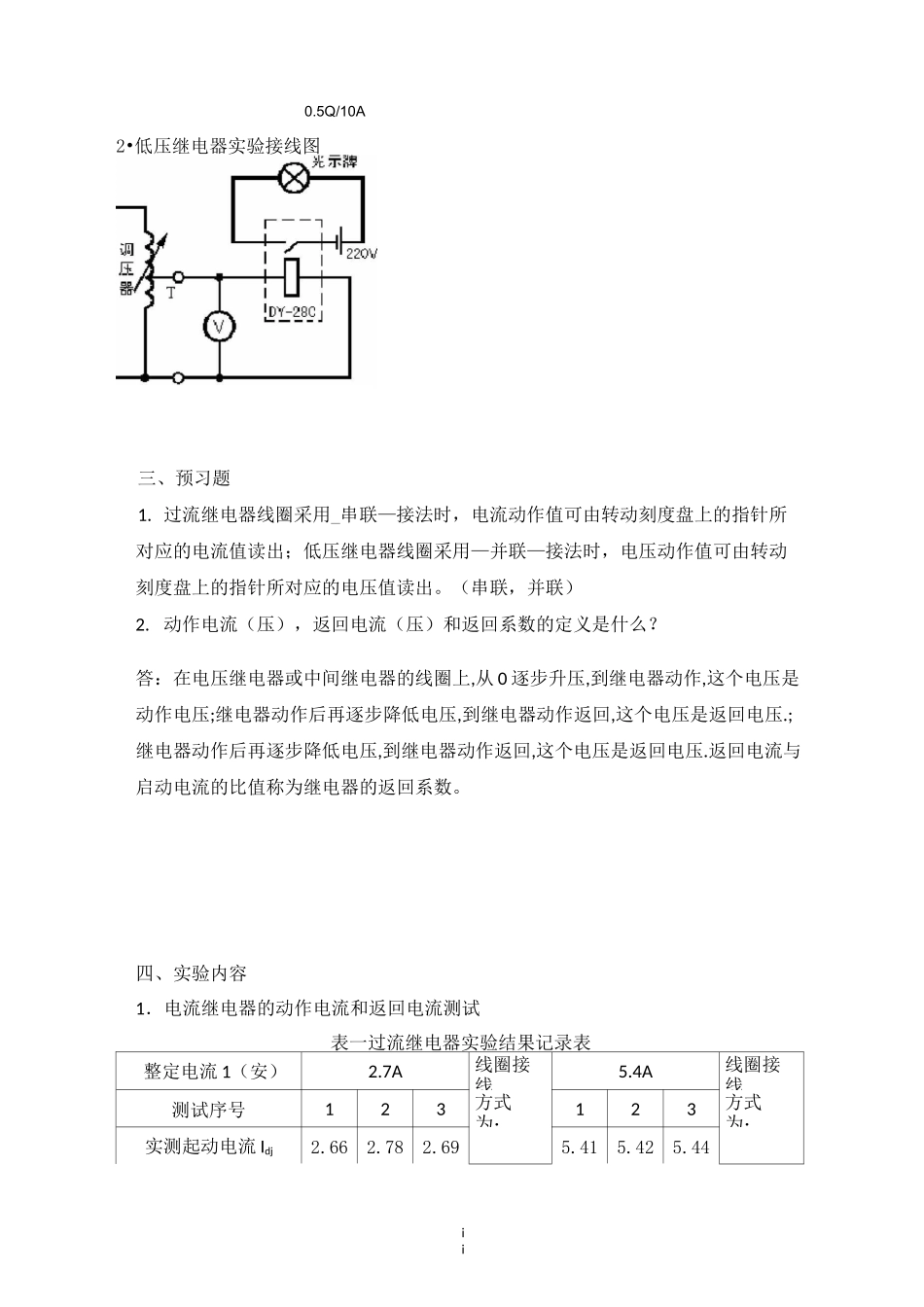

学习中心:i层次:专业:年级:安徽滁州奥鹏学习中心专升本电气工程及其自动化网络咼等教育《电力系统三继电保护》实验报告学生姓名:实验一电磁型电流继电器和电压继电器实验、实验目的1.1.熟悉 DL 型电流继电器和 DY 型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。二、实验电路1.过流继电器实验接线图ii0.5Q/10A2•低压继电器实验接线图三、预习题1. 过流继电器线圈采用_串联—接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用—并联—接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。（串联，并联）2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答：在电压继电器或中间继电器的线圈上,从 0 逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回,这个电压是返回电压.;继电器动作后再逐步降低电压,到继电器动作返回,这个电压是返回电压.返回电流与启动电流的比值称为继电器的返回系数。四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表整定电流 1（安）2.7A线圈接线5.4A线圈接线测试序号123方式为：123方式为：实测起动电流 Idj2.662.782.695.415.425.44iii实测返回电流 Ifj2.312.402.374.634.624.63返回系数 Kf0.860.850.870.830.840.82起动电流与整定电流误差％0.010.010.010.070.080.092．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表整定电压 U（伏）24V线圈接线48V线圈接线测试序号123方式为：123方式为：实测起动电压 Udj23.123.223.146.146.646.3实测返回电压 Ufj28.728.828.958.157.958返回系数 Kf1.231.251.261.251.251.26起动电压与整定电压误差％0.030.030.030.030.030.04五、实验仪器设备设备名称使用仪器名称控制屏EPL-20A变压器及单相可调电源EPL-04继电器（一）一 DL-21C 电流继电器EPL-05继电器（二）一 DY-28C 电压继电器EPL-11交流电压表EPL-11交流电流表EPL-11直流电源及母线EPL-13光示牌六、问题与思考1．电流继电器的返回系数为什么恒小于 1？答:为了保证动作后输出状态的稳定性和可靠性，返回电流小于动作电流，所以过iv电流继电器返回系数小于 1。2．返回系数在设计继电保护装置中有何重要用途？答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除。3. 实验的体会...
