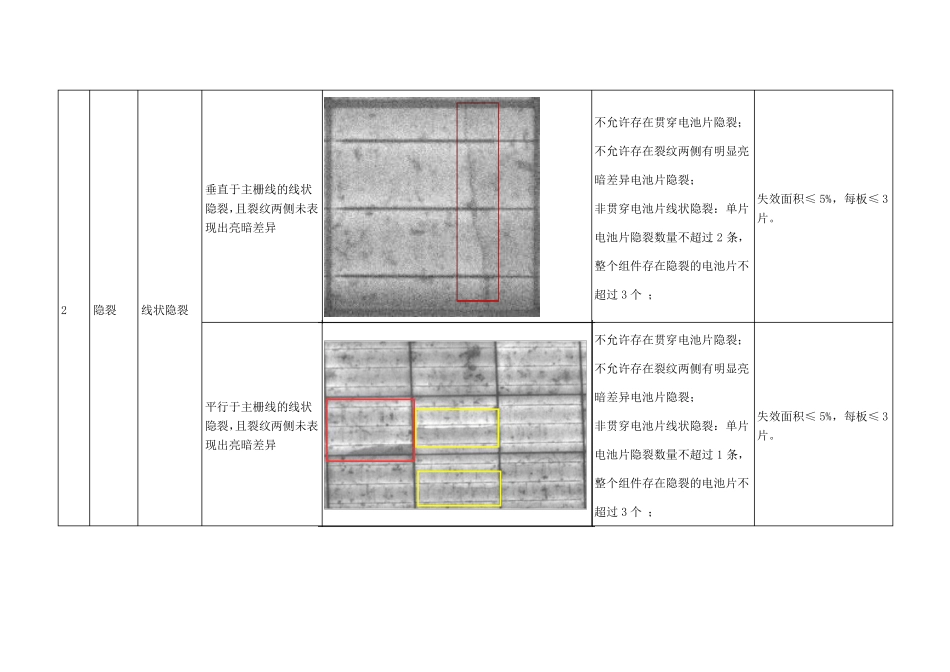

序号 问题项说明图示检验内容（合格标准）A 级标准B 级标准因隐裂、破片等原因造成的电池片部分面积1碎片不能与组件形成回路，则该面积为单片的失效面积。不允许效面积≤5%，每板≤3 片。1、无目视可是裂纹，且失不允许存在贯穿电池片隐裂；不允许存在裂纹两侧有明显亮垂直于主栅线的线状隐裂，且裂纹两侧未表现出亮暗差异暗差异电池片隐裂；非贯穿电池片线状隐裂：单片电池片隐裂数量不超过 2 条，整个组件存在隐裂的电池片不超过 3 个 ；2隐裂线状隐裂不允许存在贯穿电池片隐裂；不允许存在裂纹两侧有明显亮平行于主栅线的线状隐裂，且裂纹两侧未表现出亮暗差异暗差异电池片隐裂；非贯穿电池片线状隐裂：单片电池片隐裂数量不超过 1 条，整个组件存在隐裂的电池片不超过 3 个 ；失效面积≤ 5%，每板≤ 3片。失效面积≤ 5%，每板≤ 3片。“Y”“V”形隐裂，同一组件不交叉隐裂 /十字隐裂超过三条；同一电池片不超过 失效面积≤ 5%，每板≤ 3一条；不允许存在“X”形隐裂。隐裂片。3两条交叉隐裂网状隐裂不允许，色度分4网状隐裂 / 多条隐裂或表现出明树杈隐裂显失效的不允许隔隐裂导致的失效面积≤5%，此类电池片每板≤3片由于焊接过程中温度差异、员工操作手法差5正面虚焊异等原因造成的脱焊或空焊，此现象会造成EL 测试后电池片主栅线边缘有发暗现象不允许虚焊长度小于主栅线长度的 10%，每板≤3 片。虚焊背面虚焊导致明显延6背面虚焊主栅线发亮的情况，区别于漏电不允许不允许7组件开焊/漏焊互联条与汇流条脱焊或漏焊不允许不允许在满足功率的条件下，单一断栅根数每片≤20根电池片在丝网印刷时，由于浆料问题或者网8断栅版问题导致印刷不良，造成细栅线与主栅线不能形成回路单一断栅根数每片≤15根或 或 连 续 断 栅 失 效 面 积连续断栅失效面积≤1%，此类 ≤2%，此类电池片忽略不电池片忽略不计。累计失效面积≤3%，此类电池片 数 量 总 数 少 于 总 片 数 的10%。断 栅 引 起 的 失 效 面 积≤5%,此类电池片数量总数少于总片数的 10%。计。允许高等级混入低等级，不允由于不同转换效率的9明暗片/等级混电池片焊接在同一个组件中，造成的明暗不均匀；许低等级混入高等级。I-V 曲线正常，满足功率情况下，每板允许存在≤5 片存在。允许高等级混入低等级，不允许低等级混入高等级。I-V 曲线正常，满足功率情况下，每板允许存在≤8片存在。黑边面积 S＜1/12 的不黑边面积 S＜1/...
