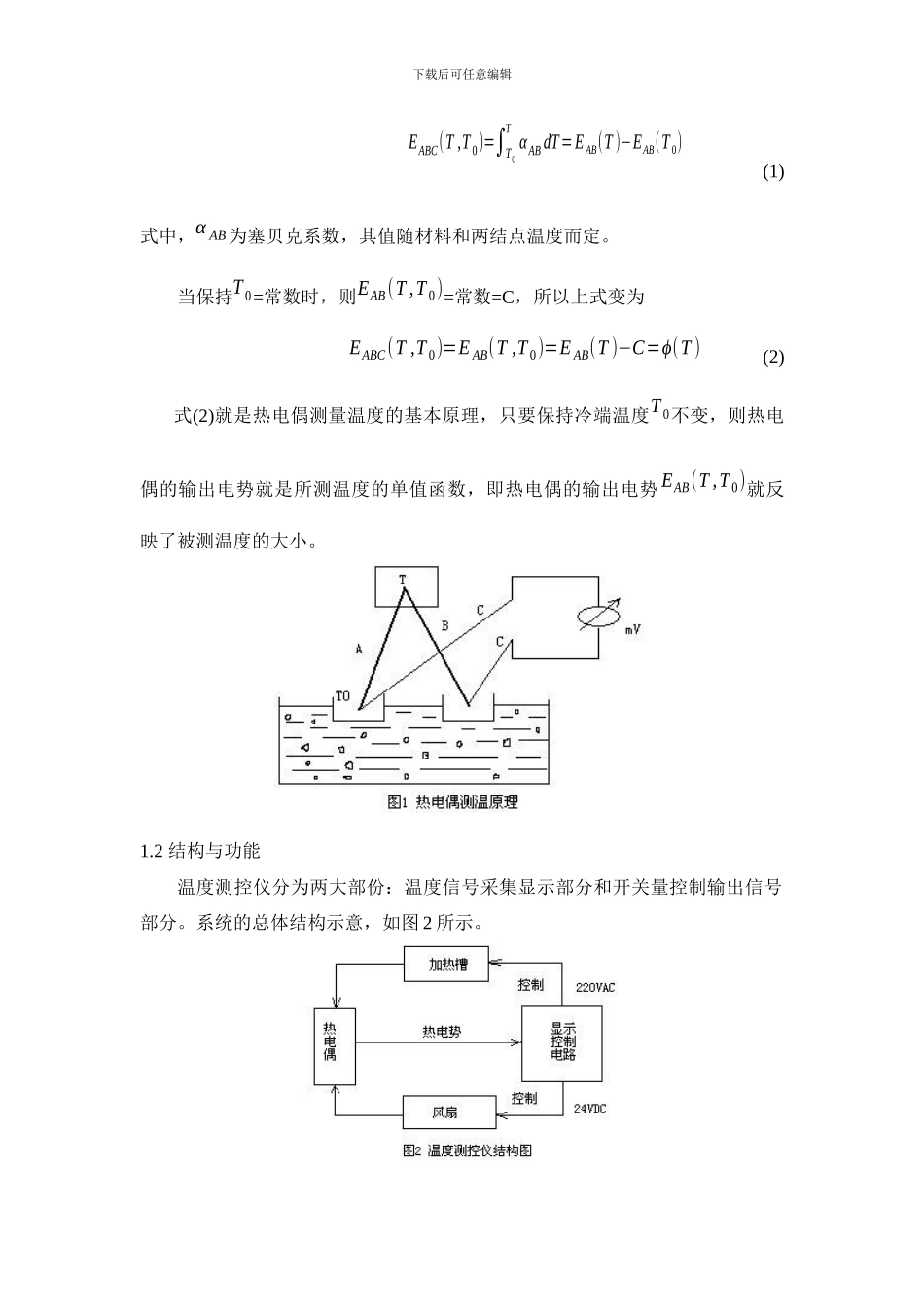

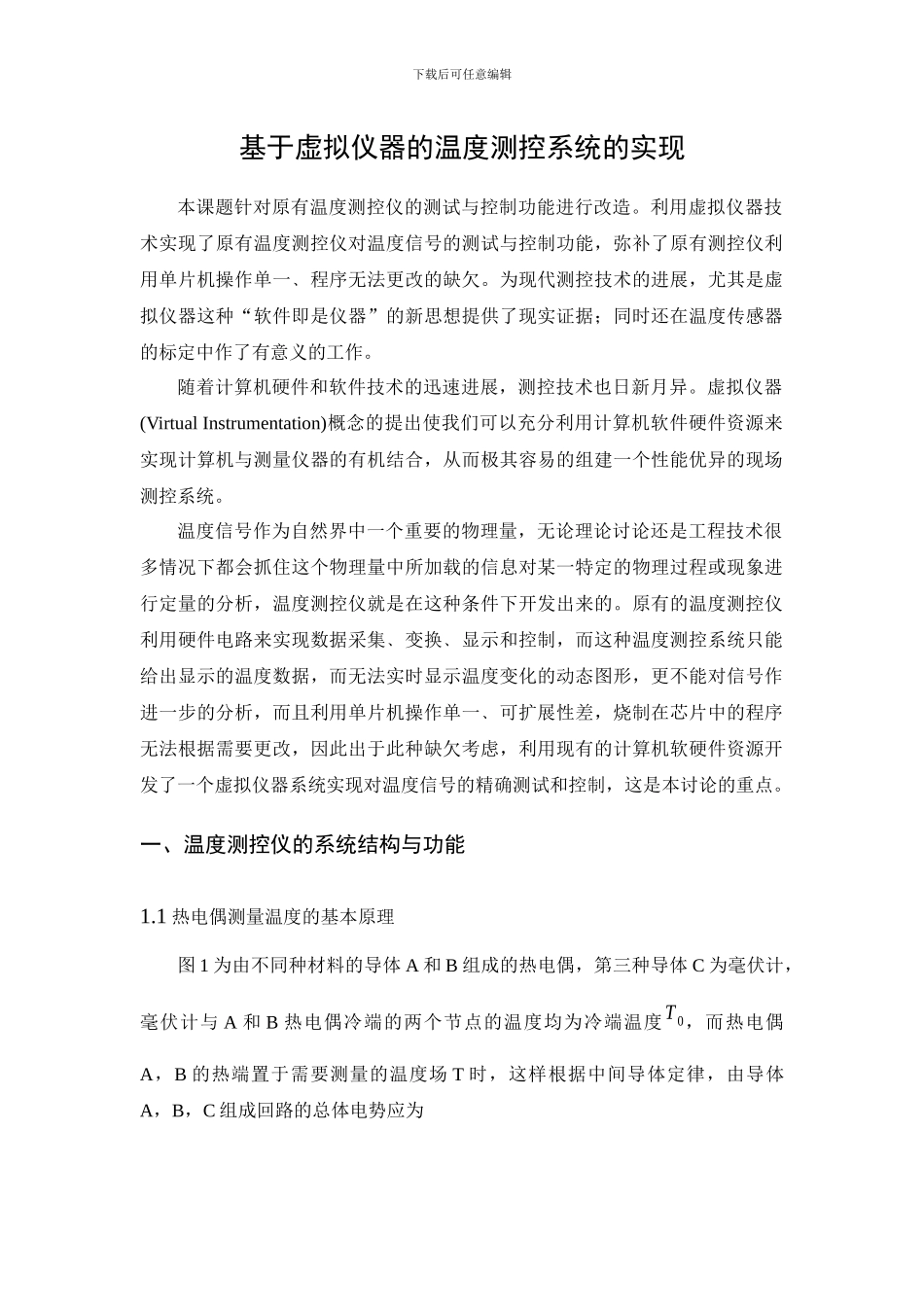

下载后可任意编辑基于虚拟仪器的温度测控系统的实现本课题针对原有温度测控仪的测试与控制功能进行改造。利用虚拟仪器技术实现了原有温度测控仪对温度信号的测试与控制功能，弥补了原有测控仪利用单片机操作单一﹑程序无法更改的缺欠。为现代测控技术的进展，尤其是虚拟仪器这种“软件即是仪器”的新思想提供了现实证据；同时还在温度传感器的标定中作了有意义的工作。随着计算机硬件和软件技术的迅速进展，测控技术也日新月异。虚拟仪器(Virtual Instrumentation)概念的提出使我们可以充分利用计算机软件硬件资源来实现计算机与测量仪器的有机结合，从而极其容易的组建一个性能优异的现场测控系统。温度信号作为自然界中一个重要的物理量，无论理论讨论还是工程技术很多情况下都会抓住这个物理量中所加载的信息对某一特定的物理过程或现象进行定量的分析，温度测控仪就是在这种条件下开发出来的。原有的温度测控仪利用硬件电路来实现数据采集﹑变换﹑显示和控制，而这种温度测控系统只能给出显示的温度数据，而无法实时显示温度变化的动态图形，更不能对信号作进一步的分析，而且利用单片机操作单一﹑可扩展性差，烧制在芯片中的程序无法根据需要更改，因此出于此种缺欠考虑，利用现有的计算机软硬件资源开发了一个虚拟仪器系统实现对温度信号的精确测试和控制，这是本讨论的重点。一、温度测控仪的系统结构与功能1.1 热电偶测量温度的基本原理图 1 为由不同种材料的导体 A 和 B 组成的热电偶，第三种导体 C 为毫伏计，毫伏计与 A 和 B 热电偶冷端的两个节点的温度均为冷端温度T 0，而热电偶A，B 的热端置于需要测量的温度场 T 时，这样根据中间导体定律，由导体A，B，C 组成回路的总体电势应为下载后可任意编辑EABC(T ,T 0)=∫T0TαABdT=E AB(T )−EAB(T 0) (1)式中，α AB为塞贝克系数，其值随材料和两结点温度而定。当保持T 0=常数时，则EAB(T ,T 0)=常数=C，所以上式变为EABC(T ,T 0)=E AB(T ,T 0)=E AB(T )−C=ϕ(T ) (2)式(2)就是热电偶测量温度的基本原理，只要保持冷端温度T 0不变，则热电偶的输出电势就是所测温度的单值函数，即热电偶的输出电势 EAB(T ,T 0)就反映了被测温度的大小。1.2 结构与功能温度测控仪分为两大部份：温度信号采集显示部分和开关量控制输出信号部分。系统的总体结构示意，如图 2 所示。下载后可任意编辑其中，传感器利用铜-康铜热电偶，其工作电压为 220VAC；温度...
