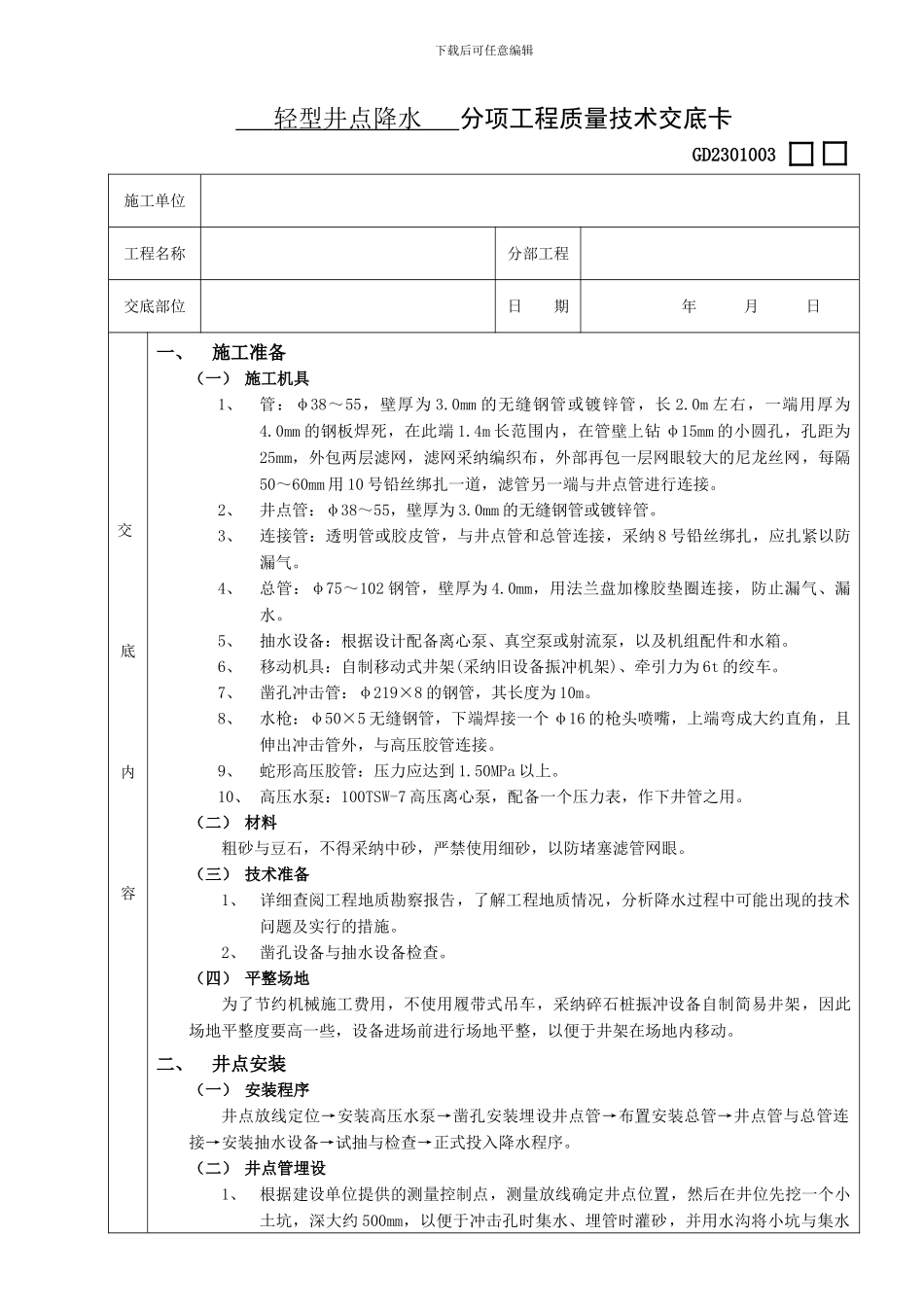

下载后可任意编辑 轻型井点降水 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容一、施工准备（一） 施工机具1、管：φ38～55，壁厚为 3.0mm 的无缝钢管或镀锌管，长 2.0m 左右，一端用厚为4.0mm 的钢板焊死，在此端 1.4m 长范围内，在管壁上钻 φ15mm 的小圆孔，孔距为25mm，外包两层滤网，滤网采纳编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm 用 10 号铅丝绑扎一道，滤管另一端与井点管进行连接。2、井点管：φ38～55，壁厚为 3.0mm 的无缝钢管或镀锌管。3、连接管：透明管或胶皮管，与井点管和总管连接，采纳 8 号铅丝绑扎，应扎紧以防漏气。4、总管：φ75～102 钢管，壁厚为 4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。5、抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。6、移动机具：自制移动式井架(采纳旧设备振冲机架)、牵引力为 6t 的绞车。7、凿孔冲击管：φ219×8 的钢管，其长度为 10m。8、水枪：φ50×5 无缝钢管，下端焊接一个 φ16 的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。9、蛇形高压胶管：压力应达到 1.50MPa 以上。10、 高压水泵：100TSW-7 高压离心泵，配备一个压力表，作下井管之用。（二） 材料粗砂与豆石，不得采纳中砂，严禁使用细砂，以防堵塞滤管网眼。（三） 技术准备1、详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及实行的措施。2、凿孔设备与抽水设备检查。（四） 平整场地为了节约机械施工费用，不使用履带式吊车，采纳碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。二、井点安装（一） 安装程序井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。（二） 井点管埋设1、根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约 500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水下载后可任意编辑交底内容坑连接，以便排泄多余水。2、用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在 0.4～0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按经验，套管落距在 ...
