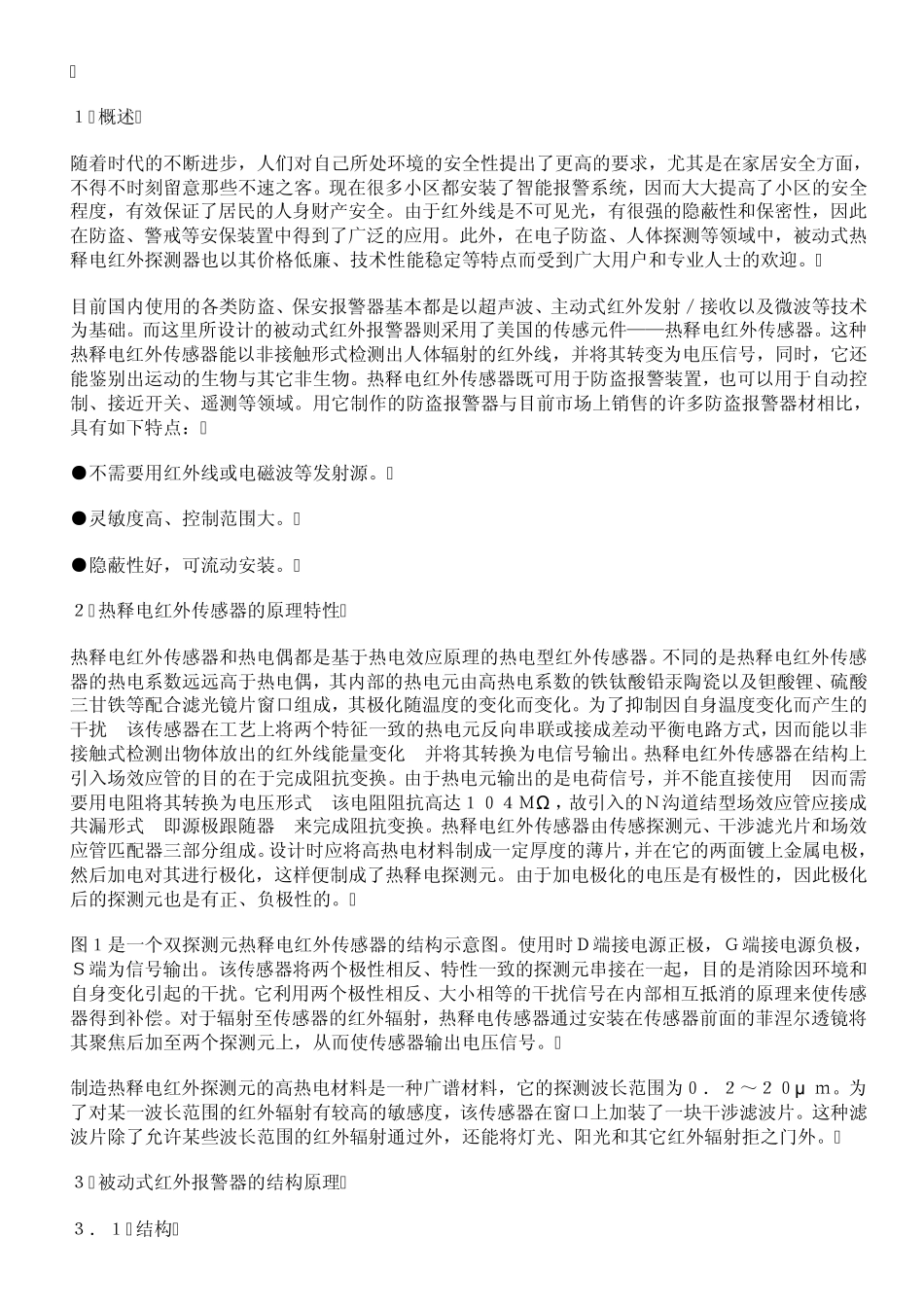

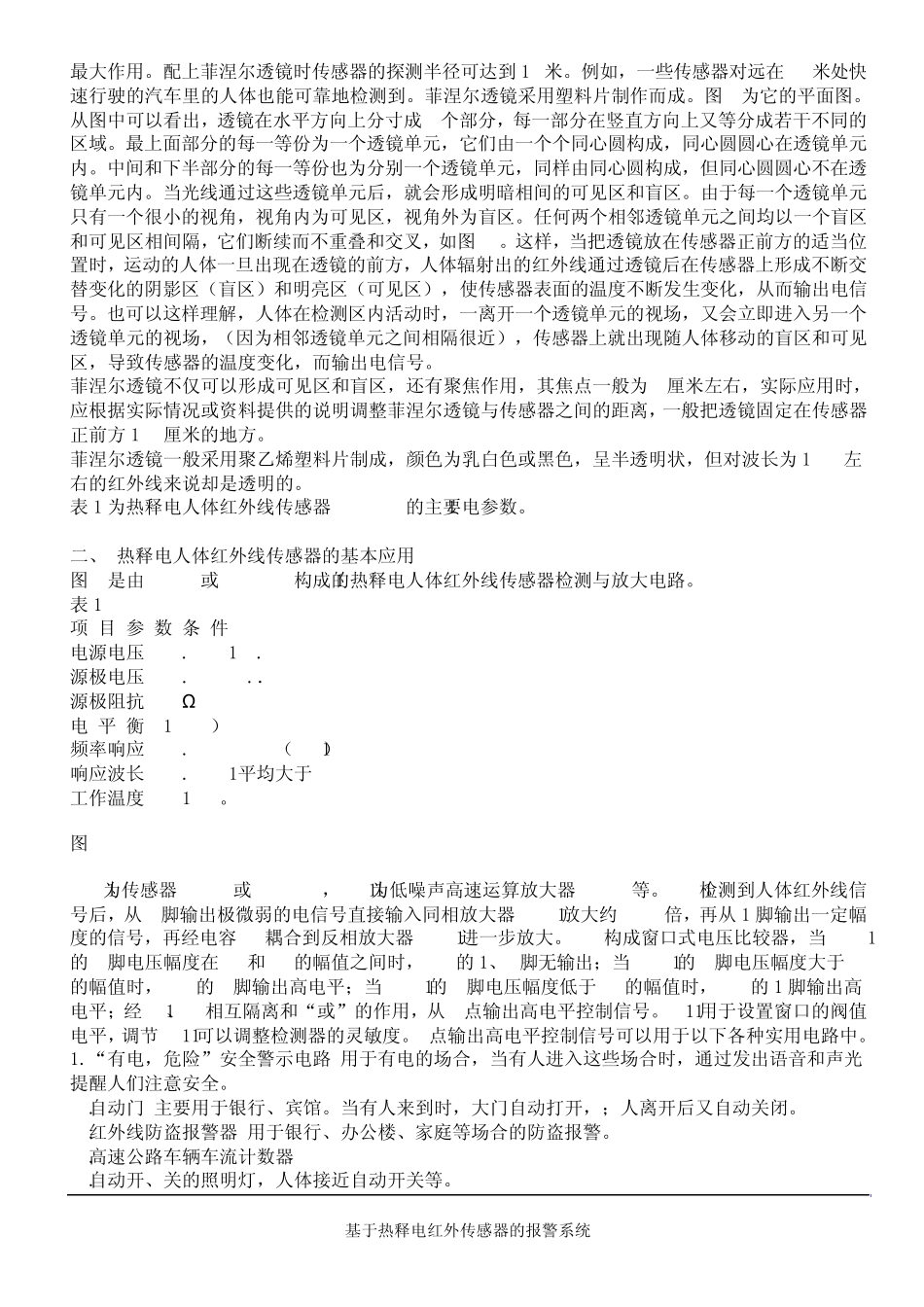

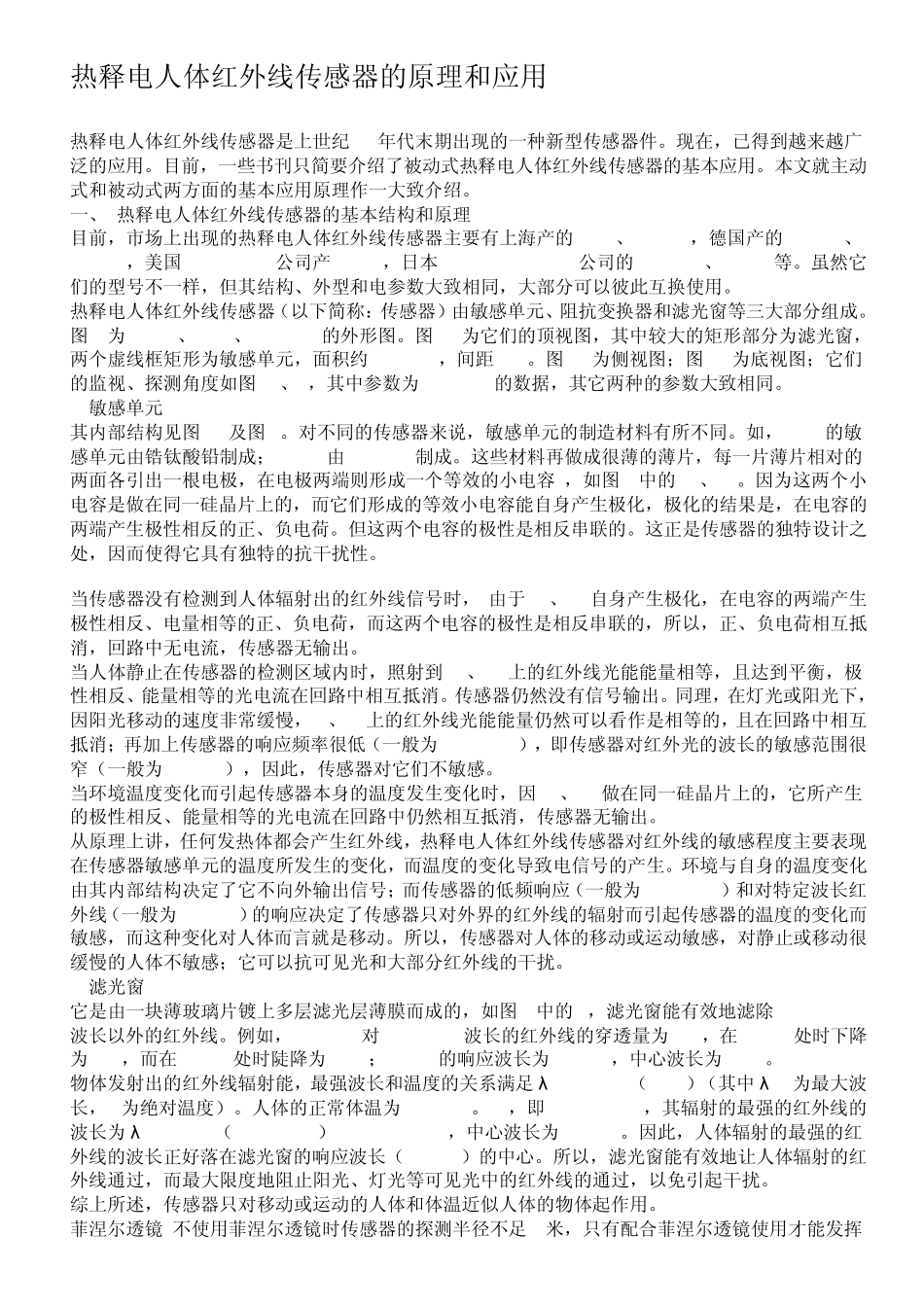

热释电人体红外线传感器的原理和应用 热释电人体红外线传感器是上世纪80年代末期出现的一种新型传感器件。现在，已得到越来越广泛的应用。目前，一些书刊只简要介绍了被动式热释电人体红外线传感器的基本应用。本文就主动式和被动式两方面的基本应用原理作一大致介绍。 一、 热释电人体红外线传感器的基本结构和原理 目前，市场上出现的热释电人体红外线传感器主要有上海产的SD02、PH5324，德国产的LH1954、LH1958，美国 HAMAMATSU公司产 P2288，日本NIPPON CERAMIC公司的SCA02-1、RS02D等。虽然它们的型号不一样，但其结构、外型和电参数大致相同，大部分可以彼此互换使用。 热释电人体红外线传感器（以下简称：传感器）由敏感单元、阻抗变换器和滤光窗等三大部分组成。图 1为 P2288、SD02、SCA02-1的外形图。图 1a为它们的顶视图，其中较大的矩形部分为滤光窗，两个虚线框矩形为敏感单元，面积约 2x1mm2 ，间距 1mm。图 1b为侧视图；图 1c为底视图；它们的监视、探测角度如图 1a、d，其中参数为 SCA02-1的数据，其它两种的参数大致相同。 1.敏感单元 其内部结构见图 1a及图 2。对不同的传感器来说，敏感单元的制造材料有所不同。如，SD02的敏感单元由锆钛酸铅制成；P2288由 LiTaO3 制成。这些材料再做成很薄的薄片，每一片薄片相对的两面各引出一根电极，在电极两端则形成一个等效的小电容 ，如图 2中的P1、P2。因为这两个小电容是做在同一硅晶片上的，而它们形成的等效小电容能自身产生极化，极化的结果是，在电容的两端产生极性相反的正、负电荷。但这两个电容的极性是相反串联的。这正是传感器的独特设计之处，因而使得它具有独特的抗干扰性。 当传感器没有检测到人体辐射出的红外线信号时， 由于 P1、P2自身产生极化，在电容的两端产生极性相反、电量相等的正、负电荷，而这两个电容的极性是相反串联的，所以，正、负电荷相互抵消，回路中无电流，传感器无输出。 当人体静止在传感器的检测区域内时，照射到P1、P2上的红外线光能能量相等，且达到平衡，极性相反、能量相等的光电流在回路中相互抵消。传感器仍然没有信号输出。同理，在灯光或阳光下，因阳光移动的速度非常缓慢，P1、P2上的红外线光能能量仍然可以看作是相等的，且在回路中相互抵消；再加上传感器的响应频率很低（一般为 0.1~10Hz），即传感器对红外光的波长的敏感范围很窄（一般为 5~15um），因此，传感器对它们不敏感。 当环境温度变化而引...
