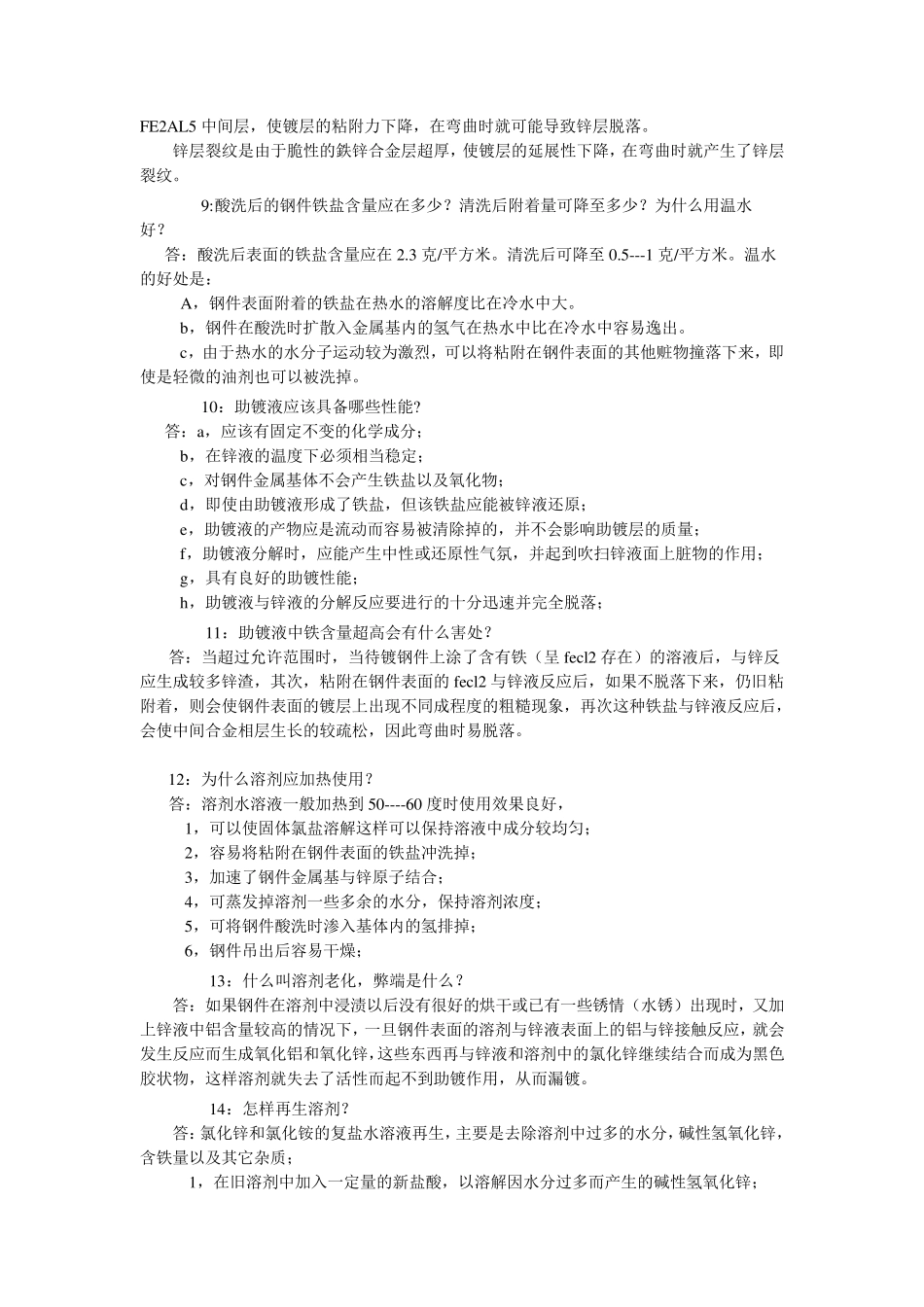

热镀锌工艺常见问题及原因分析 1：08AL 钢种含碳量是多少？ 答：含碳量是0.5--0.12%。 2：成品在库中最长允许存放多少时间？ 答：允许存放 3 个月，以避免存放过久产生氧化。 3：锌层脱落的主要原因有哪些？ 答：锌层脱落的原因主要有：表面氧化物，有硅化物，油脂蒸发不尽，锌锅铝含量偏低，锌液中停留时间太短，镀层偏厚。 4：厚边质量缺陷产生的原因是什么？ 答：A，板型差，有 大浪边或大瓢曲， B，速度太低， C，气刀角度调整不对， D，起到喷嘴缝隙未调整好， E，气刀太高或 气刀距离太远， 5:锌锅中锌渣有哪几种？ 答：A,底渣，当钢板浸入锌液之后，便开始了铁锌之间的扩散过程，铁被侵蚀落入锌液中，就形成了铁锌合金，沉入锅底。 B，浮渣，由于锌液表面氧化而形成。 C，游离渣，介于底渣和浮渣之间，但是数量极少。 6:锌粒产生的原因有哪些？ 答：A，原板问题，主要是原板清洁度和原板铁粉含量。 b，锌液温度过高，使底渣浮起 c，AL 含量过高，影响铁的溶解度。 7：热镀锌层的黏附性是什么？ 答：根据热镀锌理论和研究成果，锌层的附着能力不取决于铁----锌合金层的厚薄，而取决于钢基和铁锌合金层之间有 FE2AL5 的中间层。 由于铝对铁比锌对铁有较大的热力学亲和力，所以在加铝法带钢热镀锌中，在温度和时间的影响下，总是优先在刚及表面形成铁----铝化合物，这个薄而均质的中间层能够牢固的附着在钢基表面，实际上他起着粘附镀层的介质作用。 合金层中的吸铝量越高，则镀层的粘附性越好，合金层中的吸铝量不仅取决于锌中的铝含量，而且更大程度上取决于锌液中的带钢的温度。 8：锌层脱落和锌层裂纹的定义是什么？ 答：锌层脱落时由于钢基和铁---锌合金层的相界上没有形成作为粘附媒介质的均质的FE2AL5 中间层，使镀层的粘附力下降，在弯曲时就可能导致锌层脱落。 锌层裂纹是由于脆性的鉄锌合金层超厚，使镀层的延展性下降，在弯曲时就产生了锌层裂纹。 9:酸洗后的钢件铁盐含量应在多少？清洗后附着量可降至多少？为什么用温水好？ 答：酸洗后表面的铁盐含量应在2.3 克/平方米。清洗后可降至 0.5---1 克/平方米。温水的好处是： A，钢件表面附着的铁盐在热水的溶解度比在冷水中大。 b，钢件在酸洗时扩散入金属基内的氢气在热水中比在冷水中容易逸出。 c，由于热水的水分子运动较为激烈，可以将粘附在钢件表面的其他赃物撞落下来，即使是轻微的油剂也可以被洗掉。 10：助镀液应该具备哪些性...
