热阻测试仪说明书

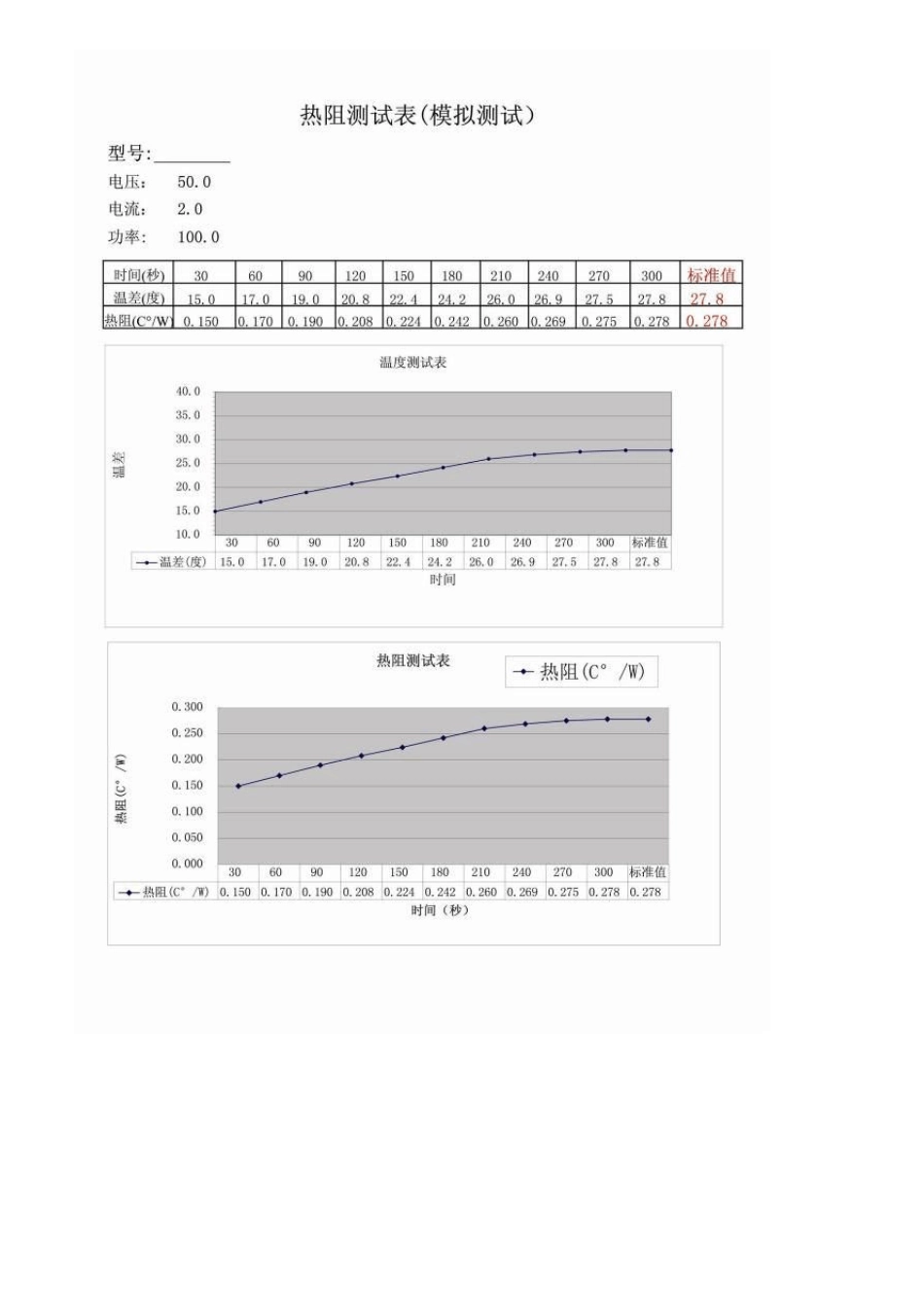

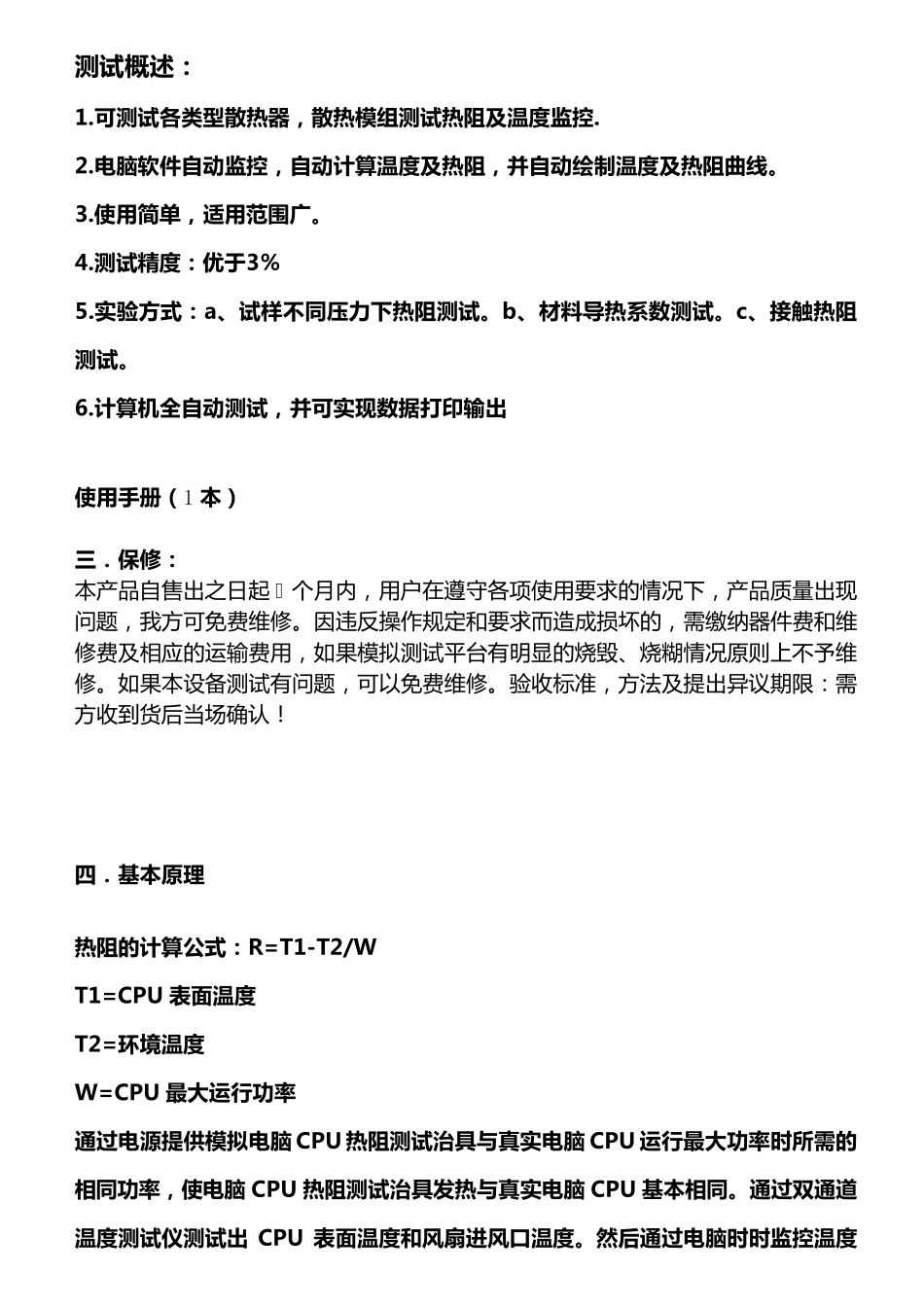

热 阻 测 试 仪使用说明 测 试 概 述 ： 1.可 测 试 各 类 型 散 热 器 ， 散 热 模 组 测 试 热 阻 及 温 度 监 控 . 2.电 脑 软 件 自 动 监 控 ， 自 动 计 算 温 度 及 热 阻 ， 并 自 动 绘 制 温 度 及 热 阻 曲 线 。 3.使 用 简 单 ， 适 用 范 围 广 。 4.测 试 精 度 ： 优 于 3％ 5.实 验 方 式 ： a、试 样不同压力下热 阻 测 试 。 b、材料导热 系数测 试 。 c、接触热 阻测 试 。 6.计 算 机全自 动 测 试 ， 并 可 实 现数据打印输出 使 用 手册（1 本） 三．保修： 本 产 品 自 售 出 之 日 起 6 个 月 内 ， 用 户 在 遵 守 各 项 使 用 要 求 的 情 况 下 ， 产 品 质 量 出 现问 题 ， 我 方 可 免 费 维 修 。 因 违 反 操 作 规 定 和 要 求 而 造 成 损 坏 的 ， 需 缴 纳 器 件 费 和 维修 费 及 相 应 的 运 输 费 用 ， 如 果 模 拟 测 试 平 台 有 明 显 的 烧 毁 、烧 糊情 况 原则上不予维修 。 如 果 本 设备测 试 有 问 题 ， 可 以免 费 维 修 。 验收标准， 方 法及 提出 异议期限：需方 收到货后当场确认！ 四．基本原理 热 阻 的计 算 公式 ： R=T1-T2/W T1=CPU 表面温 度 T2=环境温 度 W=CPU 最大运行功率 通过电 源提供模 拟电 脑 CPU 热 阻 测 试 治具与真实 电 脑 CPU 运行最大功率时所需的相同功率， 使 电 脑 CPU 热 阻 测 试 治具发热 与真实 电 脑 CPU 基本相同。 通过双通道温 度 测 试 仪测 试 出 CPU 表面温 度 和风扇进风口温 度 。 然后通过电 脑 时时监 控 温 度变 化 和 计 算 热 阻 绘 制 热 阻 曲 线 。 五．操作步骤 1. 打开透明机箱盖 2. 涂导热 膏 3. 將散热 器固定于模拟测试平台上 4. 连接风扇连接线 ，打开风扇电源开关 5. 连 接 模 拟 测 试 平 台 连 接 线 到 电 源 6. 盖 上 透 明 机 箱 盖 7. 将 温 度 线 联 接 到 已 联 接 到 电 脑 的 温 度 测 试 仪 。打开电 脑 及测 试 软件！ 8. 开启模 拟 CPU 电 源 开关（请一定确认 COOLER 已 安装好） 7. 调整正确的 电 流和电 压数,在电 脑 上 可时时监控温 度 CPU 温 度 . 8. 测 试 10～15 分钟后，保存测 试 数据，关闭模 拟 CPU 电 源 开关，非常重要！！ 9. 关闭温 度 测 试 表打开透 明 机 箱 盖 待模 拟 制具稍冷却后 关闭风扇电 源 拔取风扇连 接 线 取下 COOLER 清洁治具上 及 COOLER 的 导热膏盖 上 透 明 机 箱 盖 。 10. 通过电 脑 测 试 自动算出温 度 曲线 ，热阻曲线 。
