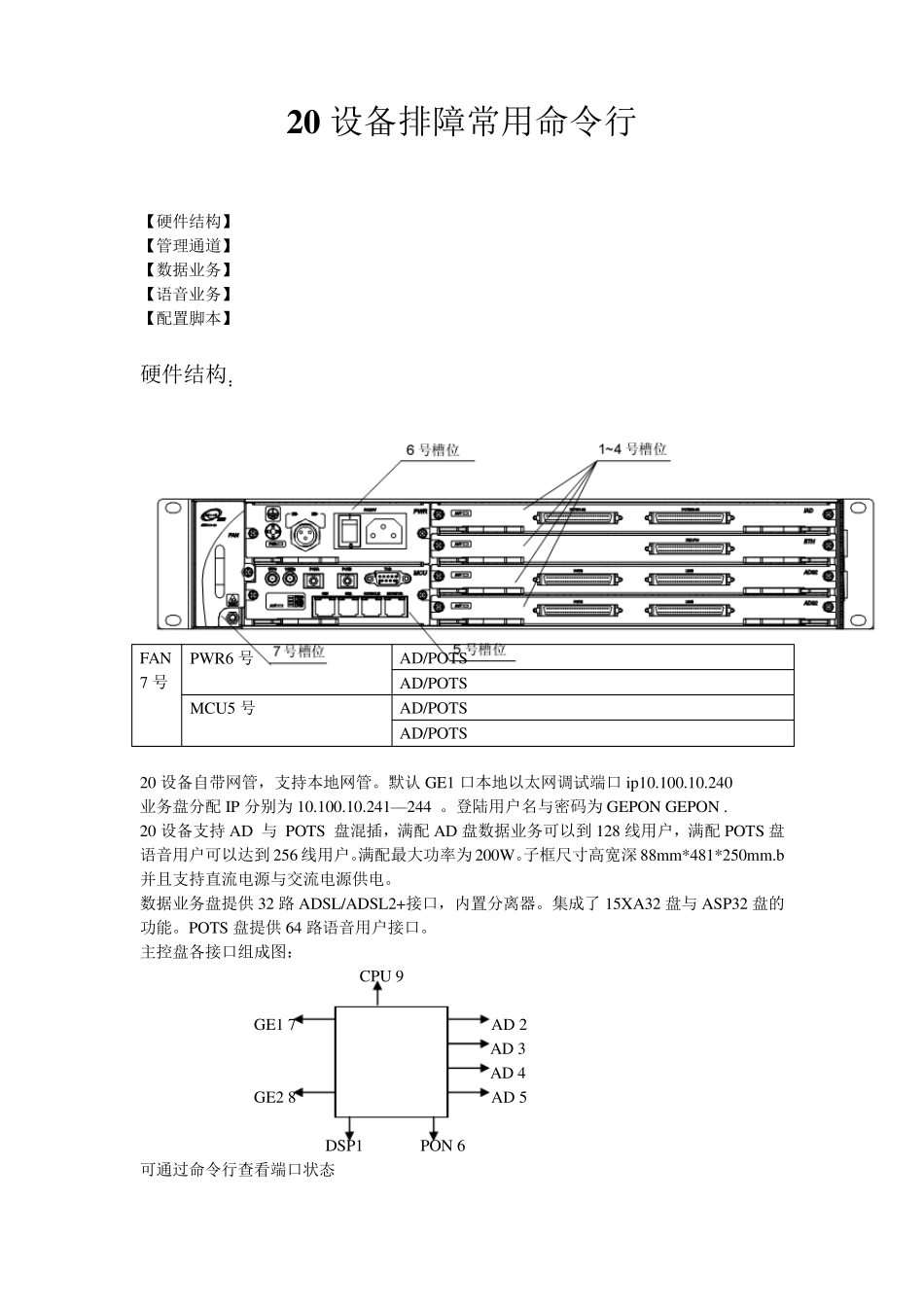

2 0 设备排障常用命令行 【硬件结构】 【管理通道】 【数据业务】 【语音业务】 【配置脚本】 硬件结构： FAN 7 号 PWR6 号 AD/POTS AD/POTS MCU5 号 AD/POTS AD/POTS 20 设备自带网管，支持本地网管。默认 GE1 口本地以太网调试端口 ip10.100.10.240 业务盘分配IP 分别为 10.100.10.241—244 。登陆用户名与密码为 GEPON GEPON . 20 设备支持AD 与 POTS 盘混插，满配AD 盘数据业务可以到 128 线用户，满配POTS 盘语音用户可以达到 256 线用户。满配最大功率为 200W。子框尺寸高宽深 88mm*481*250mm.b并且支持直流电源与交流电源供电。 数据业务盘提供 32 路 ADSL/ADSL2+接口，内置分离器。集成了 15XA32 盘与 ASP32 盘的功能。POTS 盘提供 64 路语音用户接口。 主控盘各接口组成图： CPU 9 GE1 7 AD 2 AD 3 AD 4 GE2 8 AD 5 DSP1 PON 6 可通过命令行查看端口状态 Config\switch# SHOW PORT status PORT 1 2 3 4 5 6 7 8 9 TYPE DSP S1 S2 S3 S4 UL GE1 GE2 CPU LINK UP UP UP UP UP UP DN DN DN AUTO EN EN EN EN EN EN EN EN EN FLOW DIS DIS DIS DIS DIS DIS DIS DIS DIS SPEED 1G 1G 1G 1G 1G 1G 10M 10M 10M DUPLEX FD FD FD FD FD FD HD HD HD PORTEN EN EN EN EN EN EN EN EN EN Config\switch# 20 设备镜像设置： ONU SWITCH 目录下： 使能镜像 Set Mirror enable 设置被监视口：如PON 口 set mirror egress port 6 镜像PON 口出去的包 set mirror ingress port 6 （镜像PON 口收到的包） set mirror capture port 7 （在GE1 口抓包） set mirror disable 关闭镜像端口 管理通道: 管理通道的设置： 20 设备比起15 16 设备增加了一项功能，即可以直接在网管客户端通过OLT 与PON 口将配置发送到20 设备。所以配置管理IP 的时候无需到现场用串口写管理IP 与VLAN 。有如下三种方式： 1. 通过网管写 20 ONU 管理IP 2. 通过登录到OLT 中写管理IP 3. 通过从 EC2 线卡登陆到20 设备中写管理IP (与从线卡登录到07ONU 中操作一样。但是只能从线卡登陆) 如登陆到OLT 中如下配置： Admin#cd ONU //进入 ONU 目录。 Admin\ONU# set epon onu manager vlan slot 1 onu 15 item 1 manage GE...
