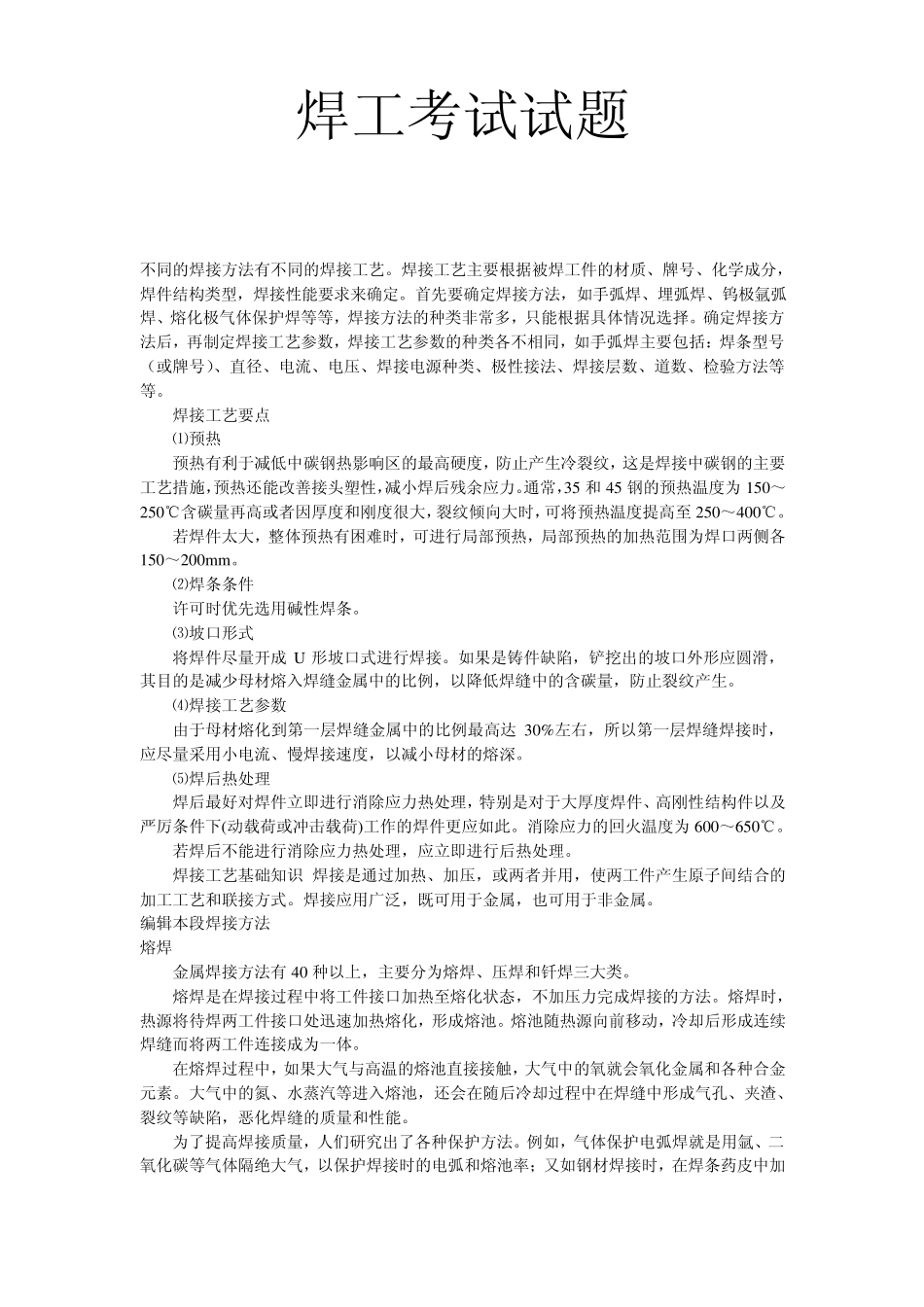

焊工考试试题 不同的焊接方法有不同的焊接工艺。焊接工艺主要根据被焊工件的材质、牌号、化学成分，焊件结构类型，焊接性能要求来确定。首先要确定焊接方法，如手弧焊、埋弧焊、钨极氩弧焊、熔化极气体保护焊等等，焊接方法的种类非常多，只能根据具体情况选择。确定焊接方法后，再制定焊接工艺参数，焊接工艺参数的种类各不相同，如手弧焊主要包括：焊条型号（或牌号）、直径、电流、电压、焊接电源种类、极性接法、焊接层数、道数、检验方法等等。 焊接工艺要点 ⑴预热 预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。通常，35 和45 钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至 250～400℃。 若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。 ⑵焊条条件 许可时优先选用碱性焊条。 ⑶坡口形式 将焊件尽量开成 U 形坡口式进行焊接。如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。 ⑷焊接工艺参数 由于母材熔化到第一层焊缝金属中的比例最高达 30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。 ⑸焊后热处理 焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。消除应力的回火温度为600～650℃。 若焊后不能进行消除应力热处理，应立即进行后热处理。 焊接工艺基础知识 焊接是通过加热、加压，或两者并用，使两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。 编辑本段焊接方法 熔焊 金属焊接方法有 40 种以上，主要分为熔焊、压焊和钎焊三大类。 熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。 在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。 为了提高焊接质量，人们研究出了各种保护方法。...
