焊接符号说明 焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等
焊接符号完整的代码体系在美国焊接学会（AW S）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AW S A2
4）规程中有详细说明
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分
问题 1：焊接符号能够提供什么信息
答：焊接符号能够提供如下信息
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等
问题 2：焊接符号由哪些单元组成
答：一个焊接符号可以包括如下单元
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他
参考线和箭头 问题 3：参考线是什么
答：参考线是构成一个焊接符号的基础，由水平位置的划线组成
参考线必须画在靠近所要表示的焊接接头符号的旁边
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处

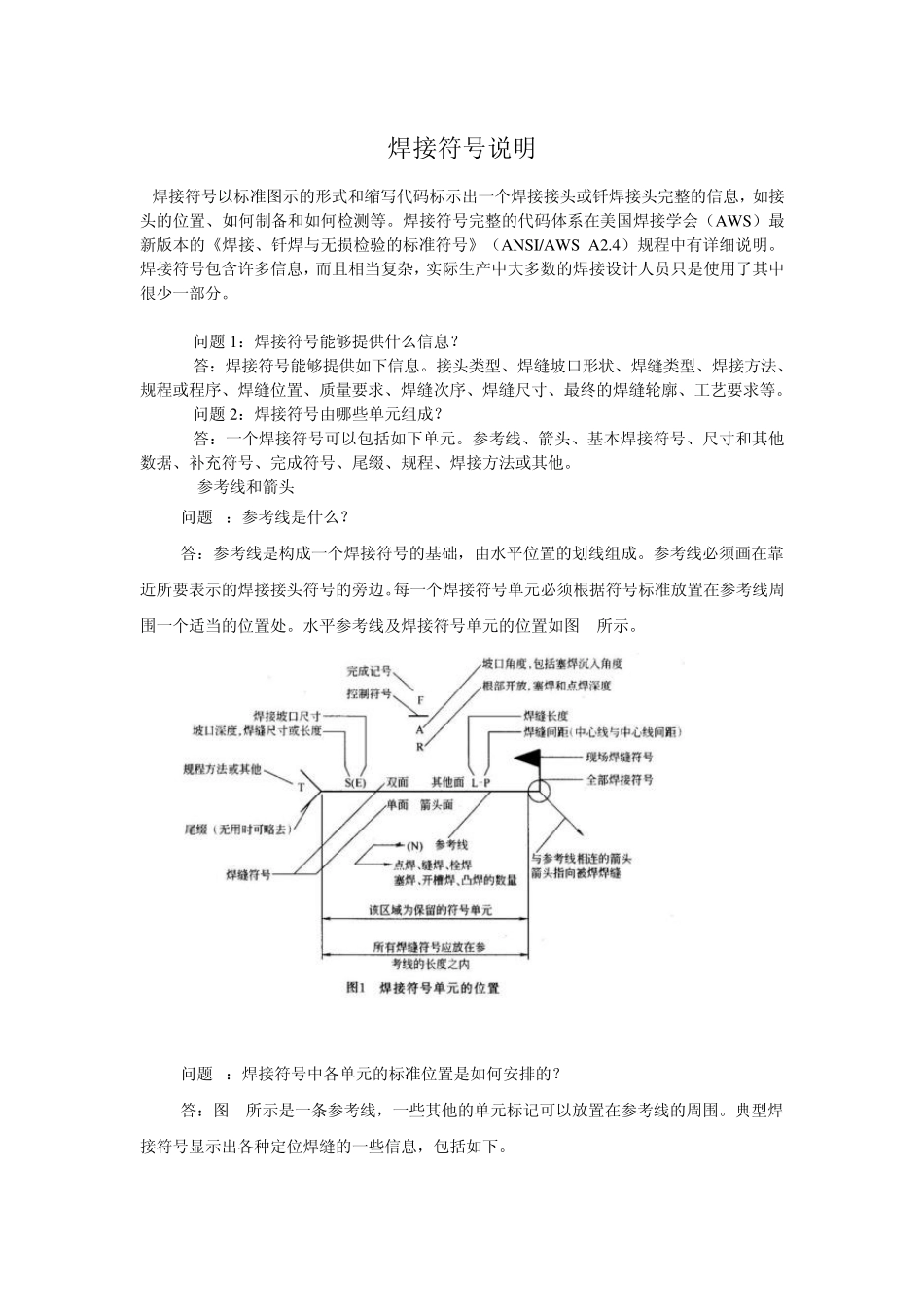

水平参考线及焊接符号单元的位置如图1所示
问题 4：焊接符号中各单元的标准位置是如何安排的
答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围
典型焊接符号显示出各种定位焊缝的一些信息，包括如下

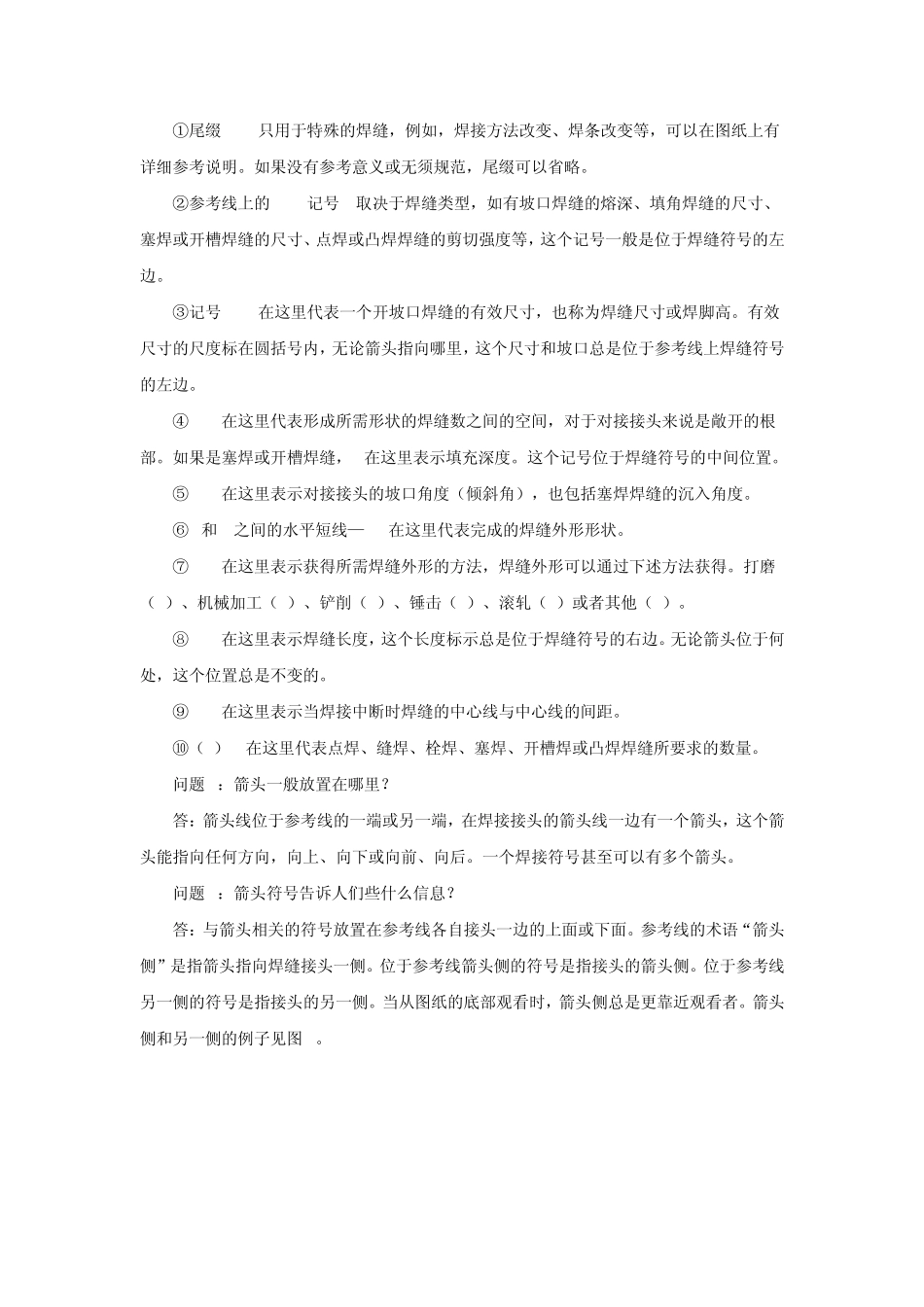

①尾缀 T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明
如果没有参考意义或无须规范，尾缀可以省略
②参考线上的 S 记号 S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边
③记号 E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高

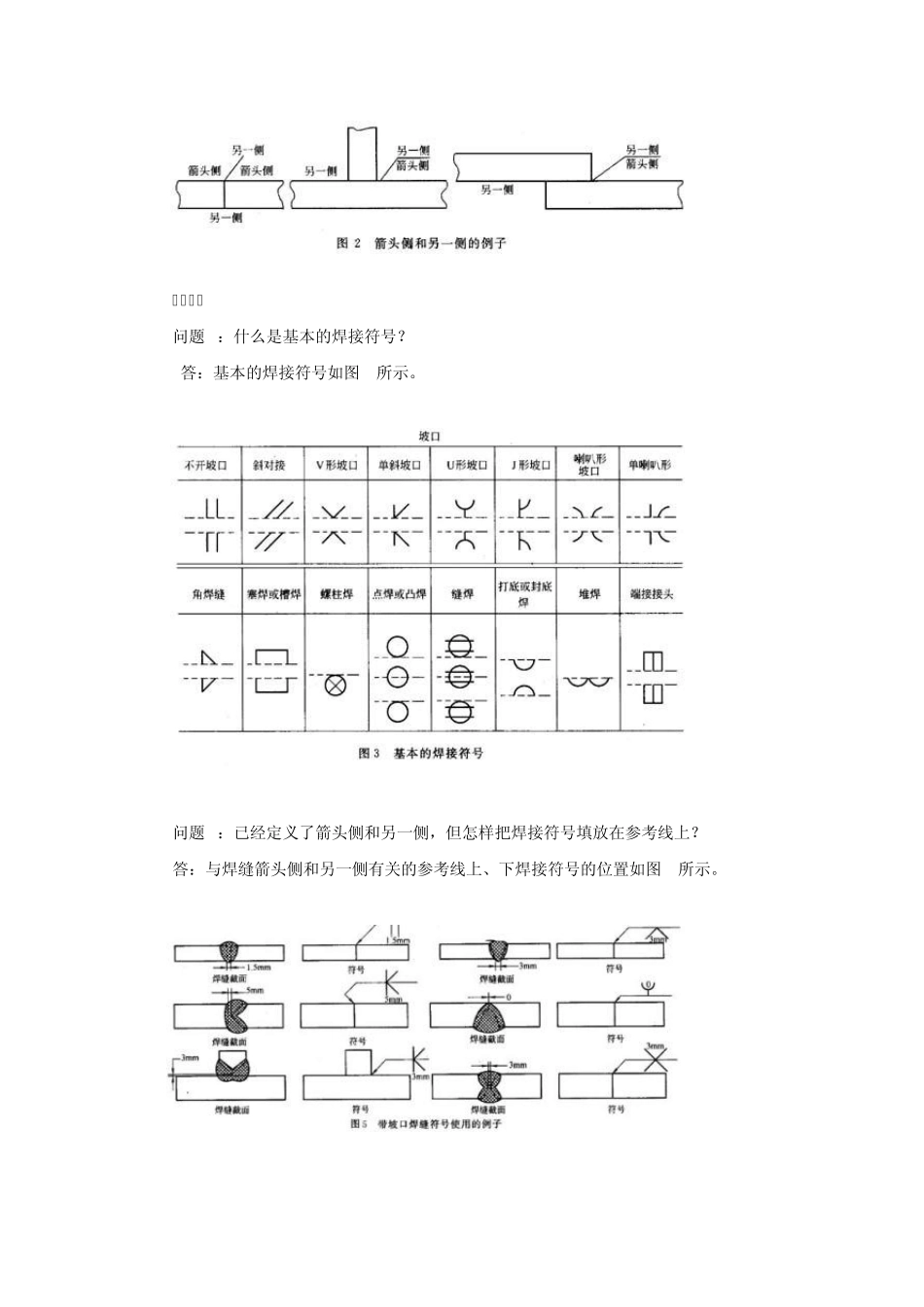

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝
