焊条检测标准

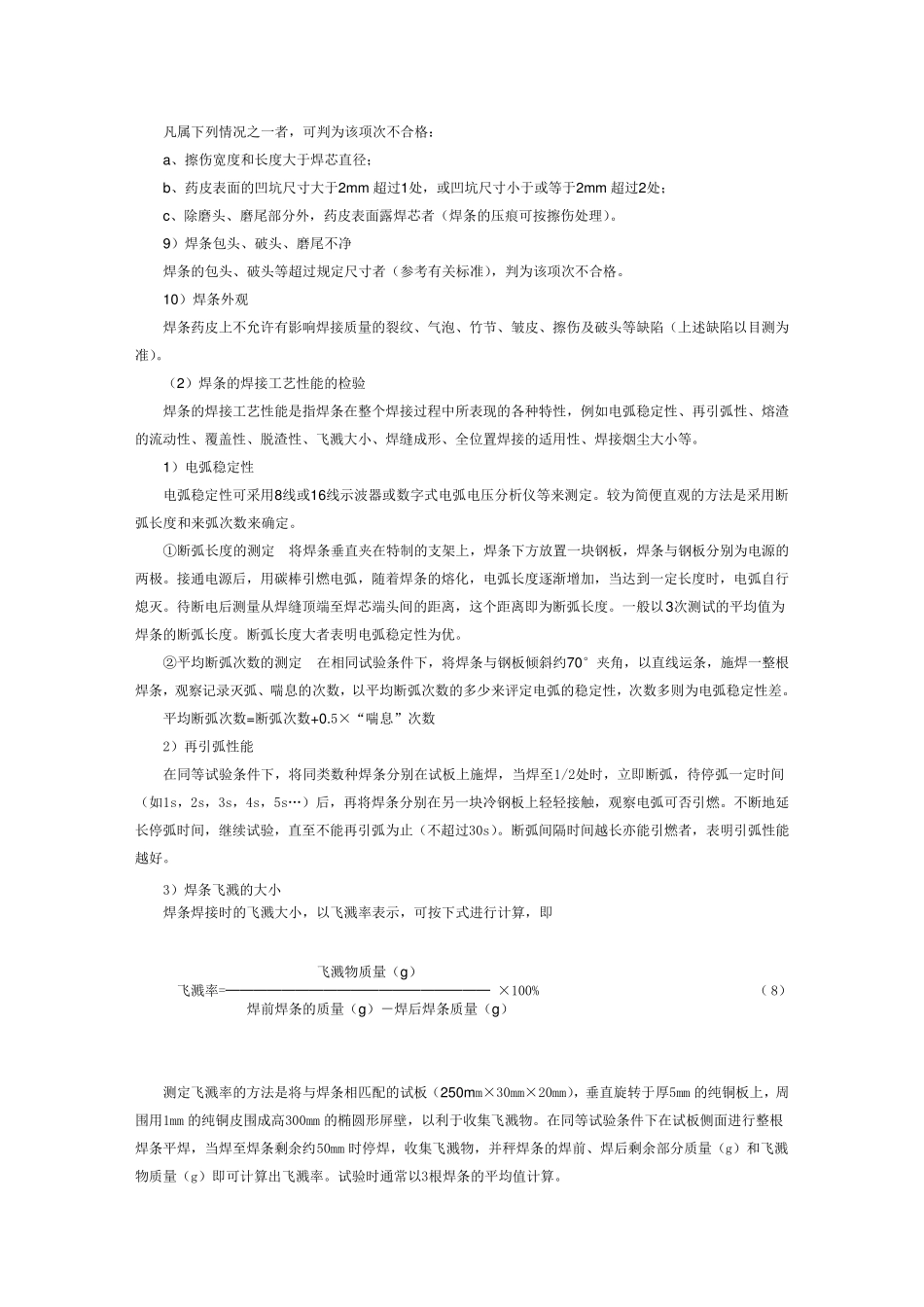

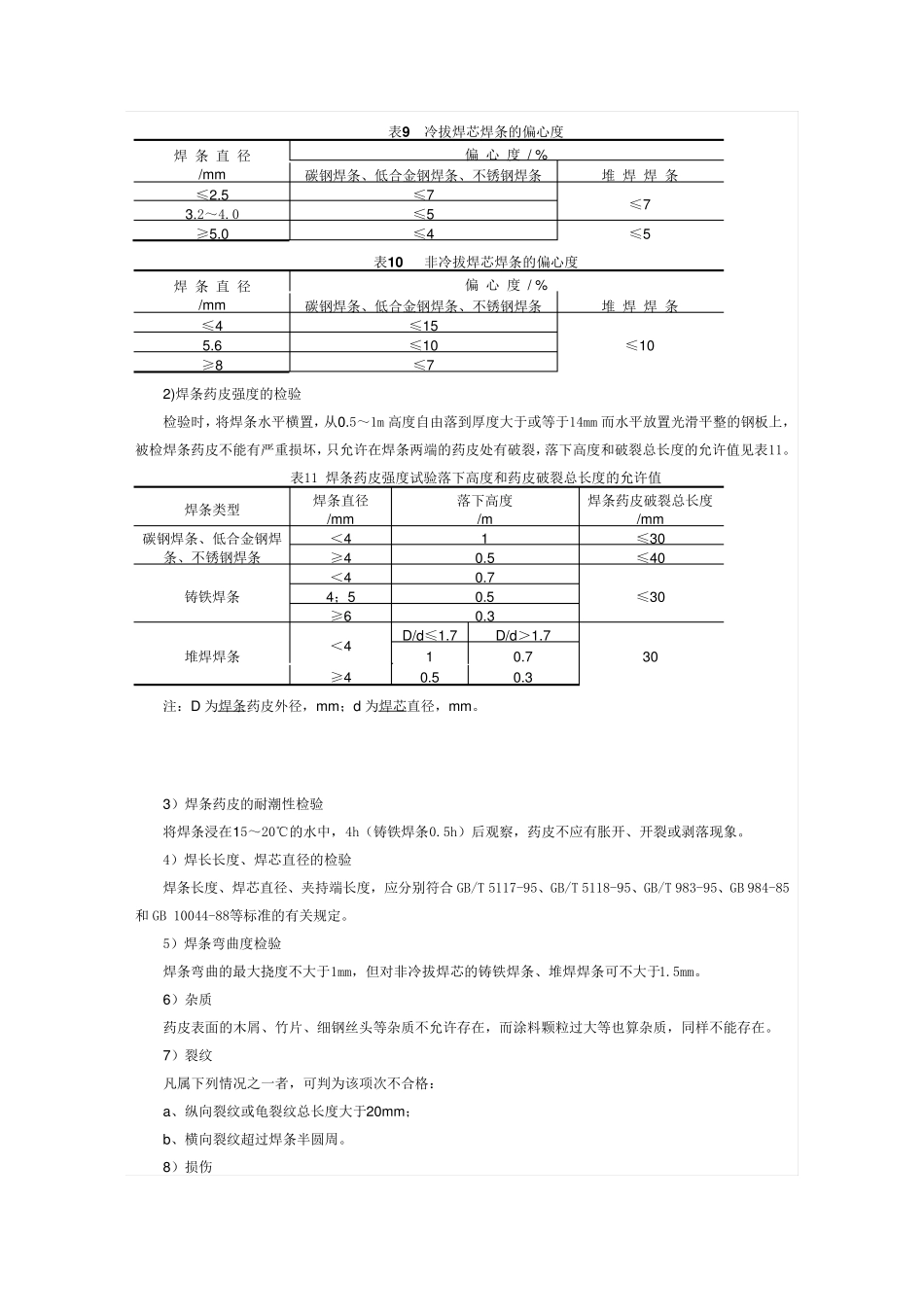

表9 冷拔焊芯焊条的偏心度 焊 条 直 径 /m m 偏 心 度 / % 碳钢焊条、低合金钢焊条、不锈钢焊条 堆 焊 焊 条 ≤2.5 ≤7 ≤7 3.2～4.0 ≤5 ≥5.0 ≤4 ≤5 表1 0 非冷拔焊芯焊条的偏心度 焊 条 直 径 /m m 偏 心 度 / % 碳钢焊条、低合金钢焊条、不锈钢焊条 堆 焊 焊 条 ≤4 ≤15 ≤10 5.6 ≤10 ≥8 ≤7 2)焊条药皮强度的检验 检验时，将焊条水平横置，从0.5～1m 高度自由落到厚度大于或等于14mm 而水平放置光滑平整的钢板上，被检焊条药皮不能有严重损坏，只允许在焊条两端的药皮处有破裂，落下高度和破裂总长度的允许值见表11。 表11 焊条药皮强度试验落下高度和药皮破裂总长度的允许值 焊条类型 焊条直径 /m m 落下高度 /m 焊条药皮破裂总长度 /m m 碳钢焊条、低合金钢焊条、不锈钢焊条 ＜4 1 ≤30 ≥4 0.5 ≤40 铸铁焊条 ＜4 0.7 ≤30 4；5 0.5 ≥6 0.3 堆焊焊条 ＜4 D/d≤1.7 D/d＞1.7 30 1 0.7 ≥4 0.5 0.3 注：D 为焊条药皮外径，m m ；d 为焊芯直径，m m 。 3）焊条药皮的耐潮性检验 将焊条浸在15～20℃的水中，4h（铸铁焊条0.5h）后观察，药皮不应有胀开、开裂或剥落现象。 4）焊长长度、焊芯直径的检验 焊条长度、焊芯直径、夹持端长度，应分别符合GB/T 5117-95、GB/T 5118-95、GB/T 983-95、GB 984-85和GB 10044-88等标准的有关规定。 5）焊条弯曲度检验 焊条弯曲的最大挠度不大于1mm，但对非冷拔焊芯的铸铁焊条、堆焊焊条可不大于1.5mm。 6）杂质 药皮表面的木屑、竹片、细钢丝头等杂质不允许存在，而涂料颗粒过大等也算杂质，同样不能存在。 7）裂纹 凡属下列情况之一者，可判为该项次不合格： a、纵向裂纹或龟 裂纹总长度大于20m m ； b、横向裂纹超 过焊条半 圆 周 。 8）损伤 凡 属 下 列 情 况 之 一 者 ， 可 判 为 该 项 次 不 合 格 ： a、 擦 伤 宽 度 和 长 度 大 于 焊 芯 直 径 ； b、 药 皮 表 面 的 凹 坑 尺 寸 大 于 2m m 超 过 1处 ， 或 凹 坑 尺 寸 小 于 或 等 于 2m m 超 过 2处 ； c、 除 磨 头 、 磨 尾 部 分 外 ， 药 皮 表 面 露 焊 芯 者 （ 焊 条 的 压 痕 可 按 擦 伤 处 理 ）。 9） 焊 条 包 头 、 破 头 、 磨 尾 不 净 焊 条 的 包 头 、 ...
