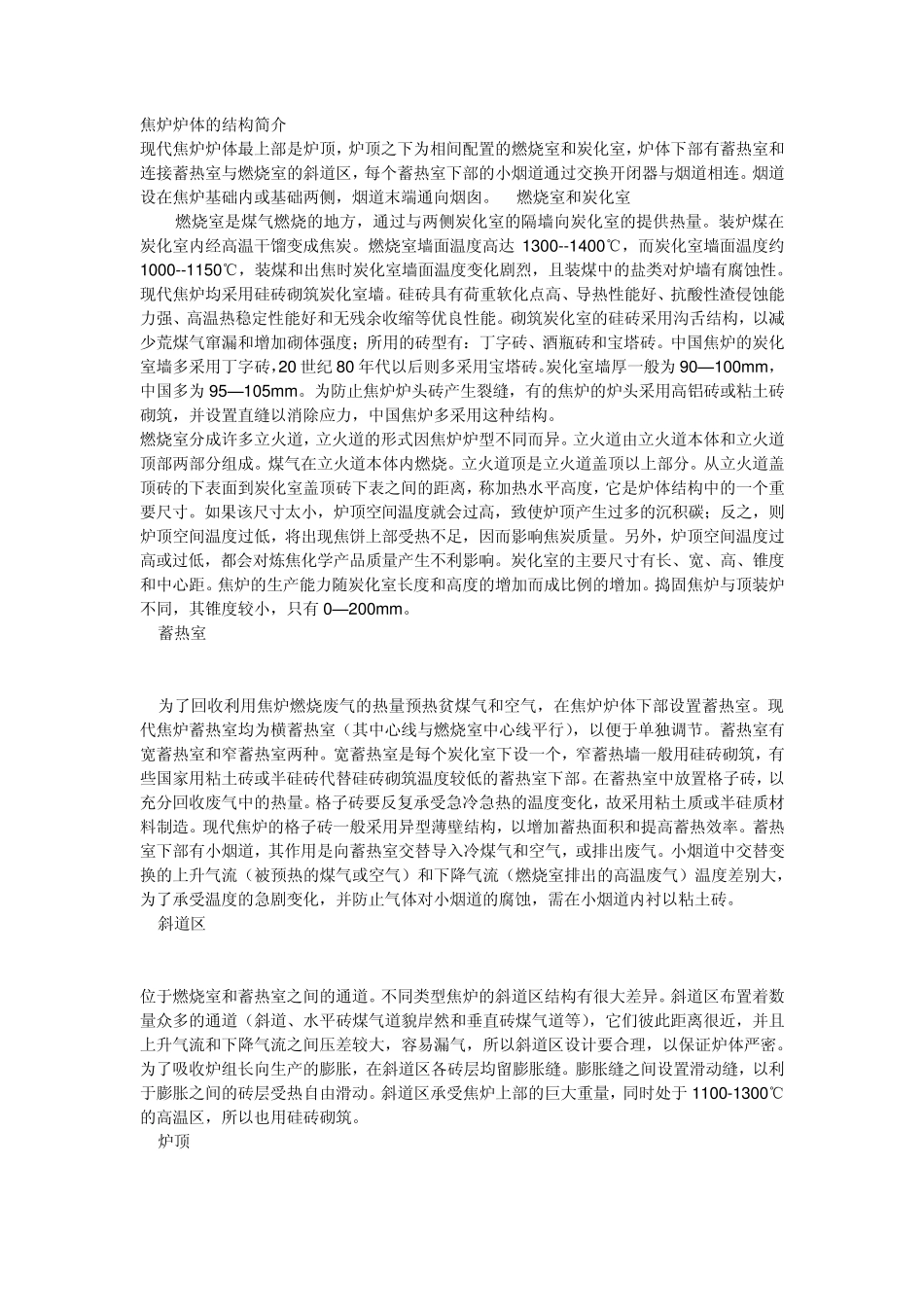

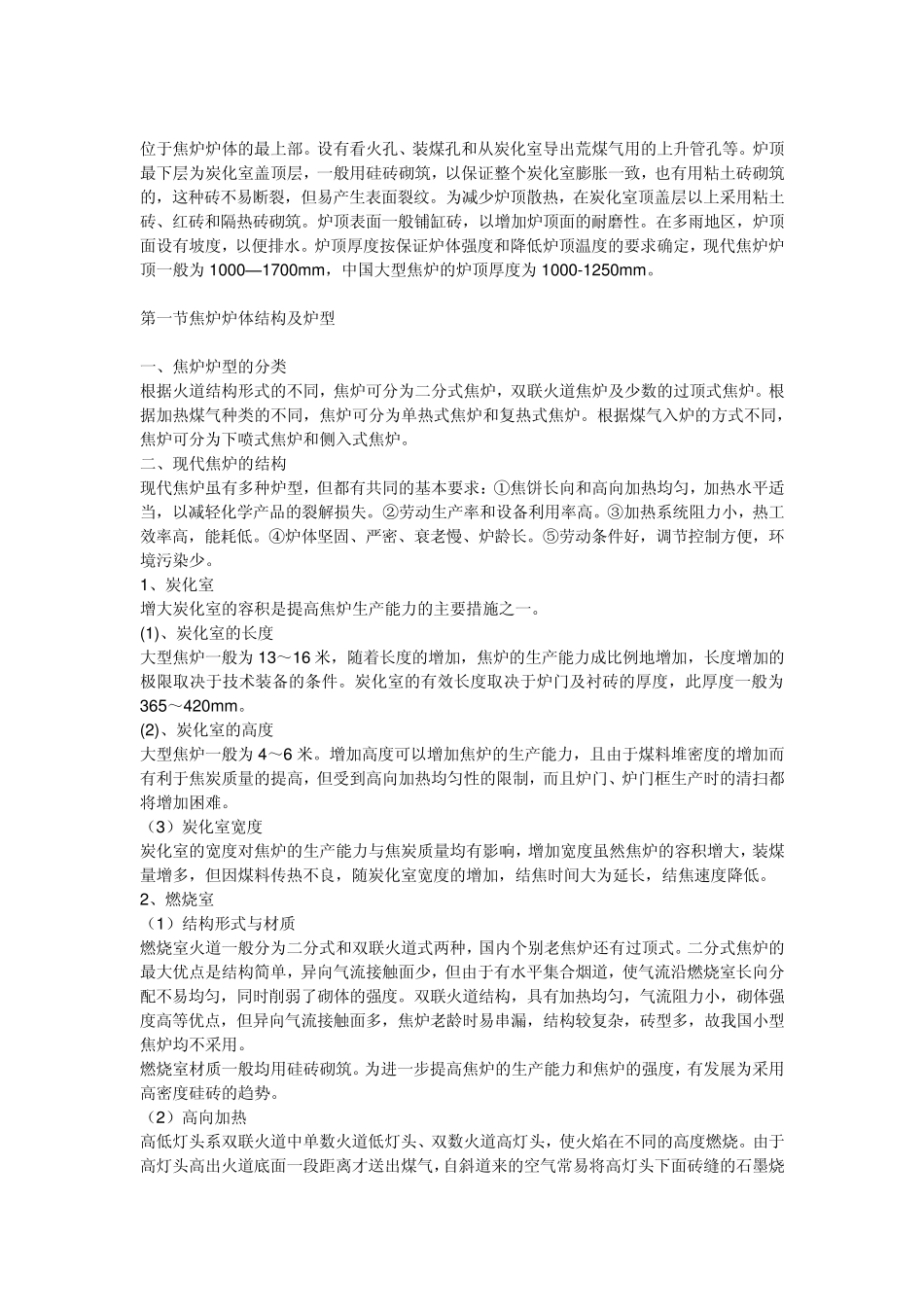

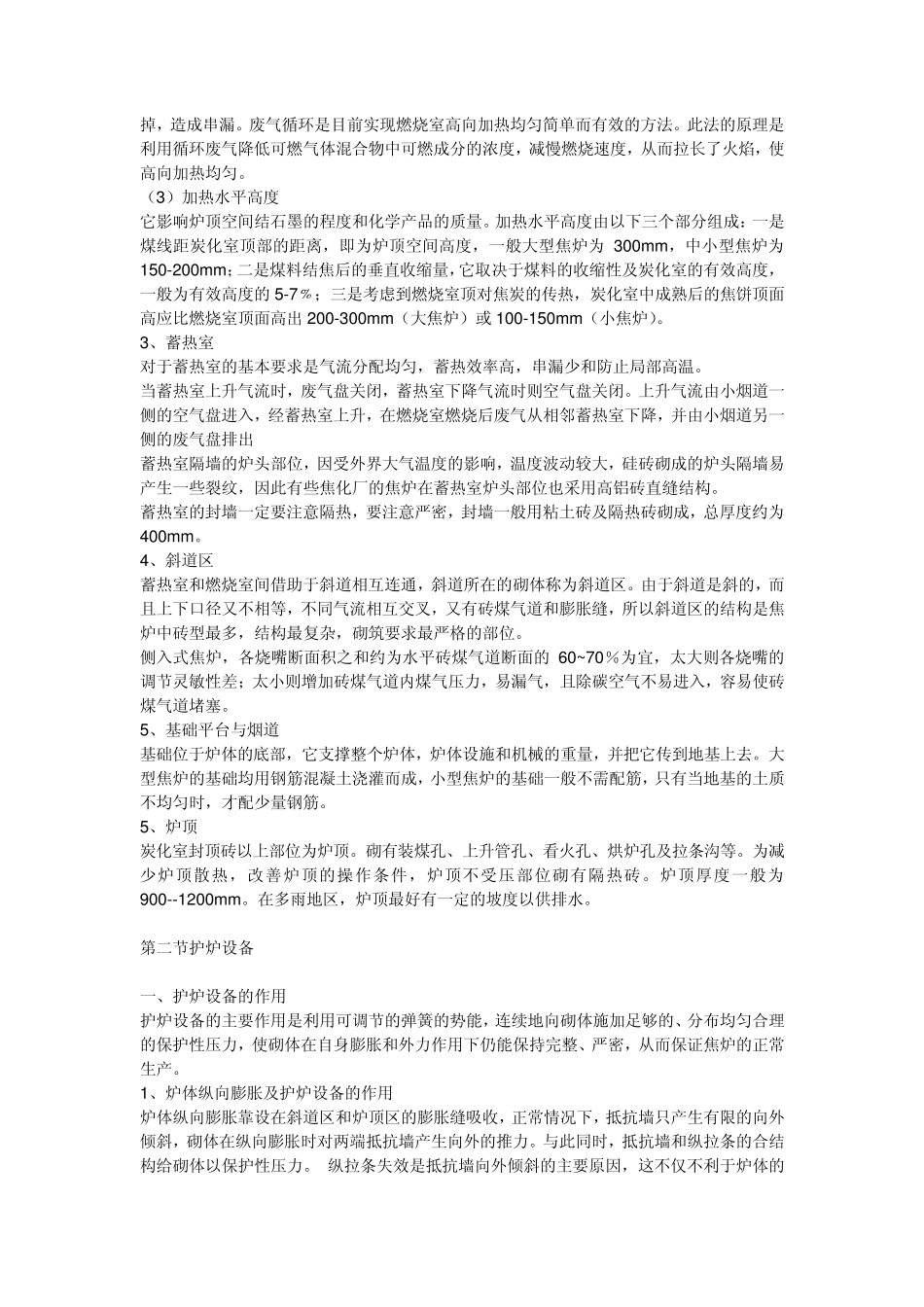

焦炉炉体的结构简介 现代焦炉炉体最上部是炉顶,炉顶之下为相间配置的燃烧室和炭化室,炉体下部有蓄热室和连接蓄热室与燃烧室的斜道区,每个蓄热室下部的小烟道通过交换开闭器与烟道相连。烟道设在焦炉基础内或基础两侧,烟道末端通向烟囱。 燃烧室和炭化室 燃烧室是煤气燃烧的地方,通过与两侧炭化室的隔墙向炭化室的提供热量。装炉煤在炭化室内经高温干馏变成焦炭。燃烧室墙面温度高达1300--1400℃,而炭化室墙面温度约1000--1150℃,装煤和出焦时炭化室墙面温度变化剧烈,且装煤中的盐类对炉墙有腐蚀性。现代焦炉均采用硅砖砌筑炭化室墙。硅砖具有荷重软化点高、导热性能好、抗酸性渣侵蚀能力强、高温热稳定性能好和无残余收缩等优良性能。砌筑炭化室的硅砖采用沟舌结构,以减少荒煤气窜漏和增加砌体强度;所用的砖型有:丁字砖、酒瓶砖和宝塔砖。中国焦炉的炭化室墙多采用丁字砖,20 世纪 80 年代以后则多采用宝塔砖。炭化室墙厚一般为90—100m m ,中国多为95—105m m 。为防止焦炉炉头砖产生裂缝,有的焦炉的炉头采用高铝砖或粘土砖砌筑,并设置直缝以消除应力,中国焦炉多采用这种结构。 燃烧室分成许多立火道,立火道的形式因焦炉炉型不同而异。立火道由立火道本体和立火道顶部两部分组成。煤气在立火道本体内燃烧。立火道顶是立火道盖顶以上部分。从立火道盖顶砖的下表面到炭化室盖顶砖下表之间的距离,称加热水平高度,它是炉体结构中的一个重要尺寸。如果该尺寸太小,炉顶空间温度就会过高,致使炉顶产生过多的沉积碳;反之,则炉顶空间温度过低,将出现焦饼上部受热不足,因而影响焦炭质量。另外,炉顶空间温度过高或过低,都会对炼焦化学产品质量产生不利影响。炭化室的主要尺寸有长、宽、高、锥度和中心距。焦炉的生产能力随炭化室长度和高度的增加而成比例的增加。捣固焦炉与顶装炉不同,其锥度较小,只有0—200m m 。 蓄热室 为了回收利用焦炉燃烧废气的热量预热贫煤气和空气,在焦炉炉体下部设置蓄热室。现代焦炉蓄热室均为横蓄热室(其中心线与燃烧室中心线平行),以便于单独调节。蓄热室有宽蓄热室和窄蓄热室两种。宽蓄热室是每个炭化室下设一个,窄蓄热墙一般用硅砖砌筑,有些国家用粘土砖或半硅砖代替硅砖砌筑温度较低的蓄热室下部。在蓄热室中放置格子砖,以充分回收废气中的热量。格子砖要反复承受急冷急热的温度变化,故采用粘土质或半硅质材料制造。现代焦炉的格子砖一般采用异型薄壁结构,以增加蓄热面...
