煤巷锚杆支护技术规范

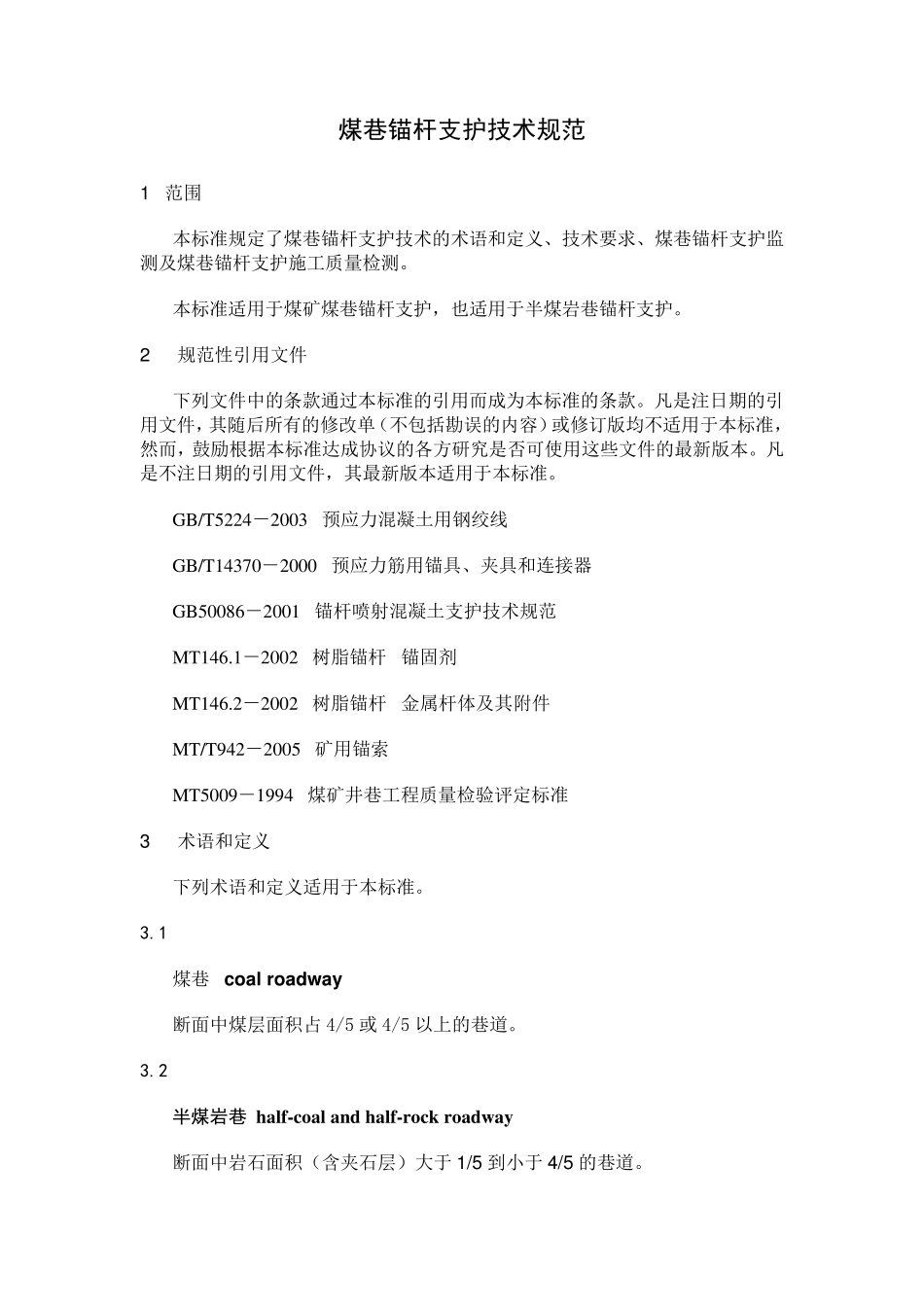

煤巷锚杆支护技术规范 1 范围 本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。 本标准适用于煤矿煤巷锚杆支护，也适用于半煤岩巷锚杆支护。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T5224－2003 预应力混凝土用钢绞线 GB/T14370－2000 预应力筋用锚具、夹具和连接器 GB50086－2001 锚杆喷射混凝土支护技术规范 MT146.1－2002 树脂锚杆 锚固剂 MT146.2－2002 树脂锚杆 金属杆体及其附件 MT/T942－2005 矿用锚索 MT5009－1994 煤矿井巷工程质量检验评定标准 3 术语和定义 下列术语和定义适用于本标准。 3.1 煤巷 coal roadway 断面中煤层面积占 4/5 或 4/5 以上的巷道。 3.2 半煤岩巷 half-coal and half-rock roadway 断面中岩石面积（含夹石层）大于 1 /5 到小于 4 /5 的巷道。 3.3 锚杆支护 bolt supporting 以锚杆为基本支护形式的支护方式。 3.4 锚杆杆体破断力 breaking force of bolt bar 锚杆杆体能承受的极限拉力。 3.5 锚杆拉拔力 pulling force of bolt 锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。 3.6 锚固力 anchor capacity 锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。 〔MT146.1－2002，定义 3.8〕 3.7 设计锚固力 design anchor capacity 设计时给定的锚杆应能承受的锚固力。 3.8 树脂锚杆 resin anchor bolt 〔MT146.1－2002，定义 3.1〕 3.9 树脂锚固剂 capsule resin 起粘结锚固作用的材料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部份分隔包装成卷形。混合后能使杆体与被锚固体煤岩粘接在一起。 〔MT146.1－2002，定义 3.2〕 3.10 锚固长度 anchorage length 锚杆的锚固剂或锚固装置与钻孔孔壁的有效结合长度。 3.11 端头锚固 end anchorage 锚杆的锚固长度不大于钻孔长度的1/3。 3.12 全长锚固 full-length anchorage 锚杆的锚固长度不小于钻孔长度的90％。 3.13 加长锚固 lengthening anchorage 锚杆的锚固长度介于端头锚固与全长锚固之间。 3.14 拉拔试验 pullin...
