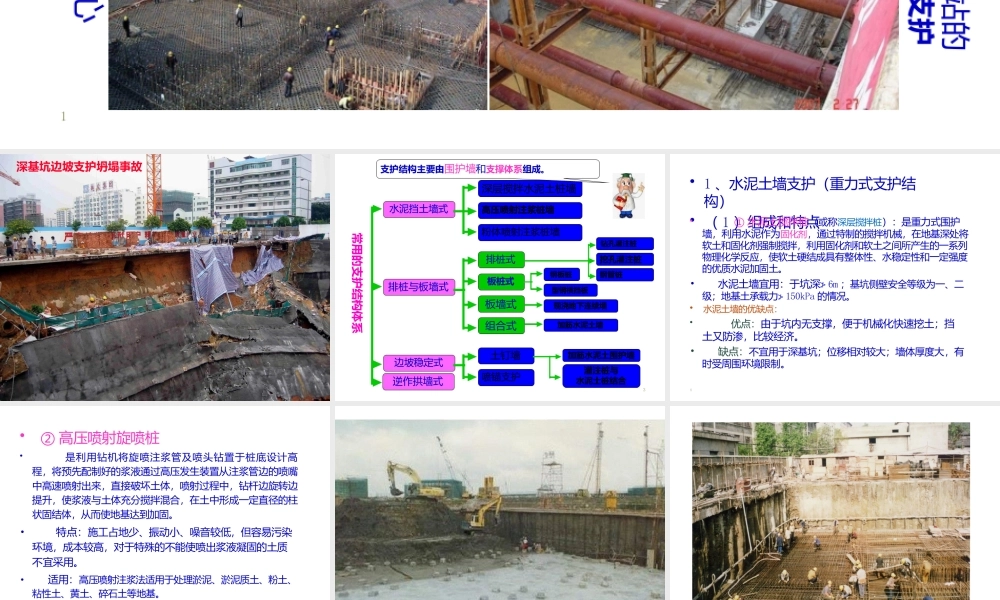

1深基坑的支护深基坑支护的基本要求：● 确保支护结构能起挡土作用，基坑边坡保持稳定；●确保相邻的建（构）筑物、道路、地下管线的安全，不因土体的变形、沉陷、坍塌受到危害；● 通过排水降水等措施，确保基础施工在地下水位以上进行。●在支护结构设计中首先要考虑周边环境的保护，其次要满足本工程地下结构施工的要求，再则应尽可能降低造价、便于施工。上海环球金融中心基础施工地铁车站的深基坑支护2深基坑边坡支护坍塌事故3常用的支护结构体系排桩式土钉墙喷锚支护钢管桩挖孔灌注桩钢板桩板墙式板桩式组合式粉体喷射注浆桩墙钻孔灌注桩高压喷射注浆桩墙深层搅拌水泥土桩墙逆作拱墙式边坡稳定式排桩与板墙式水泥挡土墙式现浇地下连续墙加筋水泥土围护墙灌注桩与水泥土桩结合型钢横挡板支护结构主要由围护墙和支撑体系组成。加筋水泥土墙4• 1 、水泥土墙支护（重力式支护结构）• （ 1 ）组成和特点•••① 水泥土搅拌桩（或称深层搅拌桩）：是重力式围护墙，利用水泥作为固化剂，通过特制的搅拌机械，在地基深处将软土和固化剂强制搅拌，利用固化剂和软土之间所产生的一系列物理化学反应，使软土硬结成具有整体性、水稳定性和一定强度的优质水泥加固土。水泥土墙宜用：于坑深≯ 6m ；基坑侧壁安全等级为一、二级；地基土承载力≯ 150kPa 的情况。•水泥土墙的优缺点：•优点：由于坑内无支撑，便于机械化快速挖土；挡土又防渗，比较经济。缺点：不宜用于深基坑；位移相对较大；墙体厚度大，有时受周围环境限制。5•••② 高压喷射旋喷桩•是利用钻机将旋喷注浆管及喷头钻置于桩底设计高程，将预先配制好的浆液通过高压发生装置从注浆管边的喷嘴中高速喷射出来，直接破坏土体，喷射过程中，钻杆边旋转边提升，使浆液与土体充分搅拌混合，在土中形成一定直径的柱状固结体，从而使地基达到加固。特点：施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。适用：高压喷射注浆法适用于处理淤泥、淤泥质土、粉土、粘性土、黄土、碎石土等地基。6水泥土搅拌桩7南京市级机关 33 层住宅楼，地下室一层，挖深 6m ，水泥土搅拌桩支护技术• （ 2 ）水泥土墙的设计计算• 1 ）嵌固深度2 ）水泥土墙厚度设计值 b （见书P12 ）3 ）正截面承载力验算（见书P13 ）压应力验算：拉应力验算：84 ）抗滑移稳定性验算（见书P13 ）5 ）抗倾覆稳定性验算（见书P13 ）6 ）...
