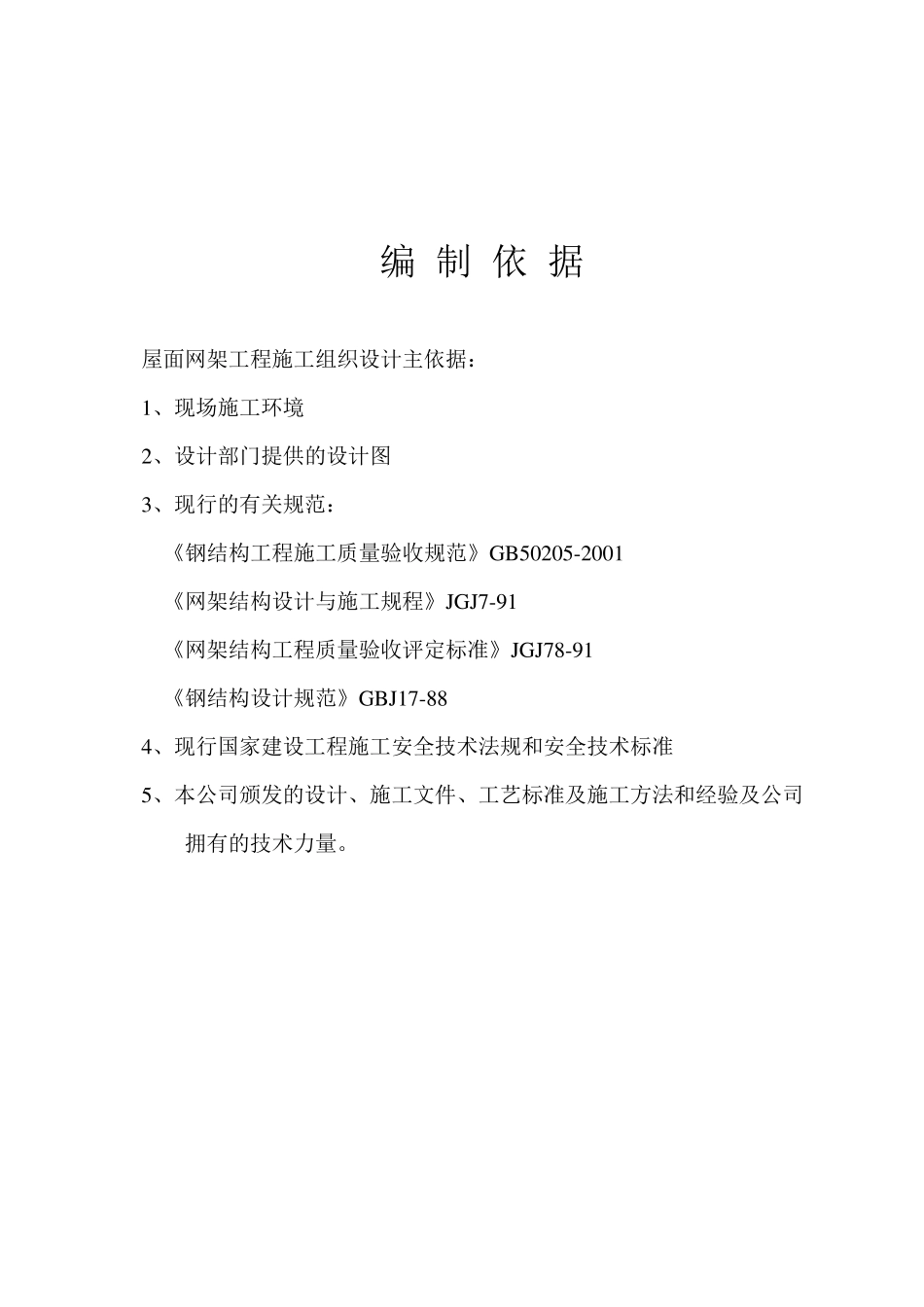

阳城电厂干煤棚屋面网架工程 施工组织设计 编 制:杨兴安 审 核: 审 批:董纪立 曲阜远大工程有限公司 二0 0 八年十月九日 编 制 依 据 屋面网架工程施工组织设计主依据: 1、现场施工环境 2、设计部门提供的设计图 3、现行的有关规范: 《钢结构工程施工质量验收规范》GB50205-2001 《网架结构设计与施工规程》JGJ7-91 《网架结构工程质量验收评定标准》JGJ78-91 《钢结构设计规范》GBJ17-88 4、现行国家建设工程施工安全技术法规和安全技术标准 5、本公司颁发的设计、施工文件、工艺标准及施工方法和经验及公司 拥有的技术力量。 目 录 第一部分:网架 一、工程概况 二、设计荷载规范 三、设计加工制作和施工依据 四、施工组织管理及劳动力计划安排 五、施工用机具及设备计划 六、网架加工制作,原材料进场及质量控制 七、网架施工方案 八、网架质量控制及验收 第二部分:屋面 九、屋面安装工艺 第三部分:管理体系 十、施工进度计划 施工进度计划见附表 十一、工程质量保证体系、质量保证组织机构 十二、安全、文明管理体系 第一部分:网架 一、工程概况 1、 建筑物投影尺寸轴线71.6 米×99 米,网架最高点 36.6m , 网架支座位于砼柱顶标高 4.8m 处。屋面网架为四角锥筒壳螺栓球节点网架,采用下弦多点支承,网架矢高为 2.8m ,网格 4000 ㎜×4300 ㎜。 2、 屋面采用镀锌滚涂彩钢板。排水为两面自由落水。 二、设计荷载规范 屋面荷载:1、上弦:0.35KN/㎡; 2、下弦 0.1KN/㎡; 3、基本风压:0.4KN/㎡; 4、 屋面活载:0.5KN/㎡; 5、抗震设防为 7 度 三、设计加工制作和施工依据 1、《建筑结构荷载规范》GBJ5009-2001 2、《建筑抗震设计规范》GB50011-2001 3、《钢结构设计规范》GBJ17-88 4、《钢结构工程施工质量验收规范》GB50205-2001 5、《网架结构设计与施工规程》JGJ7-91 6、《建筑钢结构焊接规程》JGJ81-91 7、《压型金属板设计施工规程》YBZ216-88 8、《网架结构工程质量检验评定标准》JGJ78-91 四、施工组织管理及劳动计划安排 1 、施工组织 1 ·1 、项目组织机构图 1 ·2 、施工安装组织机构图: 2 、劳动力组织计划 业主 项目经理 监理单位 设计部门 加工部门 采购部门 监理部门 施工部门 项目经理:董纪立 施工工地代表:董兴胜网架安装队 屋面及装饰安装队 队长:苑永贞 队长:葛善章 技术员 董来芹 安全员 董兴胜...
