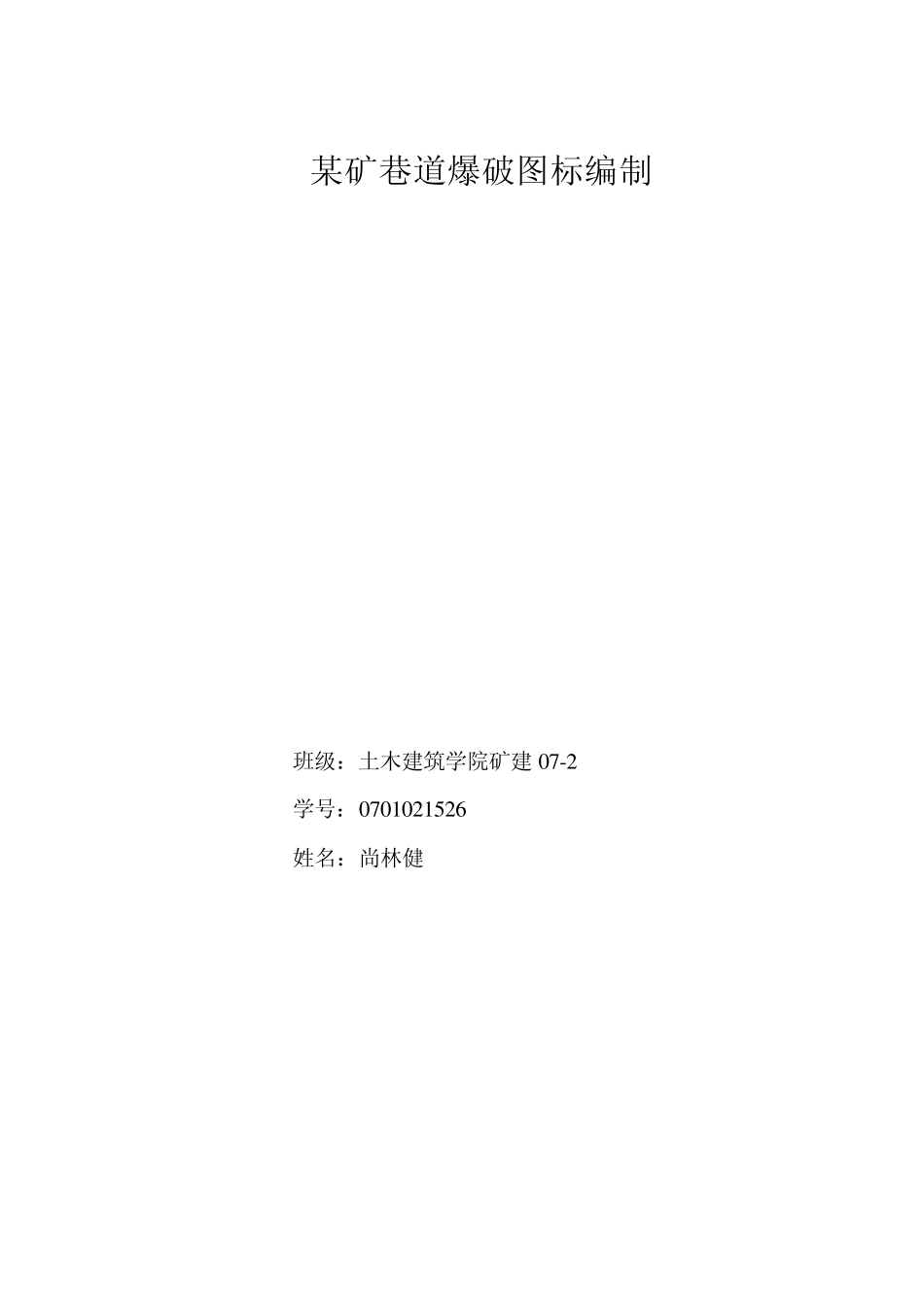

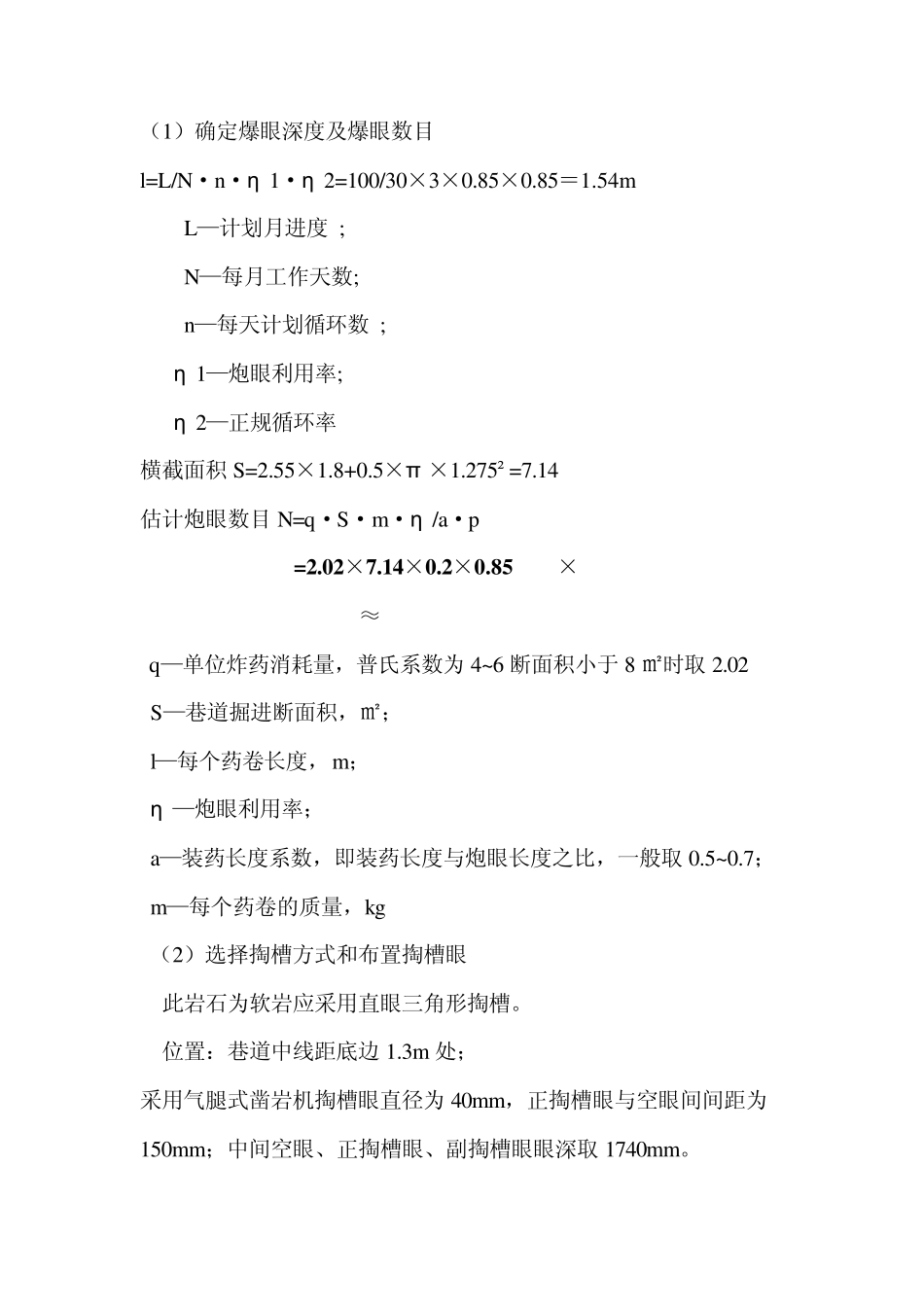

某矿巷道爆破图标编制 班级：土木建筑学院矿建07-2 学号：0 7 0 1 0 2 1 5 2 6 姓名：尚林健 （1）确定爆眼深度及爆眼数目 l=L/N·n·η 1·η 2=100/30×3×0.85×0.85＝1.54m L—计划月进度 ; N—每月工作天数; n—每天计划循环数 ; η 1—炮眼利用率; η 2—正规循环率 横截面积S=2.55×1.8+0.5×π ×1.275²=7.14 估 计炮眼数目N=q·S·m·η /a·p =2.02×7.14×0.2×0.85/0.6×0.1 =40.86≈ 41 q—单 位 炸 药 消 耗 量 ， 普 氏 系 数为 4~6 断 面积小 于 8 ㎡ 时 取 2.02 S—巷 道 掘 进断 面积， ㎡ ； l—每个 药 卷 长 度， m； η —炮眼利用率； a—装 药 长 度系 数， 即 装 药 长 度与 炮眼长 度之 比 ， 一 般 取 0.5~0.7； m—每个 药 卷 的 质 量 ， kg （2）选 择 掏 槽 方 式 和 布 置 掏 槽 眼 此 岩 石 为 软 岩 应 采 用直 眼三 角 形 掏 槽 。 位 置 ： 巷 道 中 线 距 底 边 1.3m 处 ； 采 用气 腿 式 凿 岩 机 掏 槽 眼直 径 为 40mm， 正掏 槽 眼与 空 眼间 间 距 为150mm； 中 间 空 眼、 正掏 槽 眼、 副 掏 槽 眼眼深取 1740mm。 （3）确定周边眼距，布置顶眼、帮眼 眼口布置在设计掘进轮廓线上，计算掘金轮廓线比设计掘进轮廓线每侧增加 75mm，周边眼距为 500mm，周边眼的个数为 13 个，周边眼的深度为 1540mm。 （4）布置辅助眼和底眼 布置辅助眼，炮眼间距取 600mm，最外层布置9 个辅助眼；辅助眼炮眼深度取 1540mm。 底眼眼口比巷道底板高出 100mm，间距为 480mm；底眼眼深为1540mm。 （5）从掏槽眼起顺序编号 1 为中心眼，1~10 为掏槽眼，11~23 为辅助眼，24~29 为底眼，30~42 为周边眼； （6）分配各种炮眼装药量，再验算单位炸药消耗量 掏槽眼：1 号掏槽眼选用直径为 32mm 长为 200mm 的药卷，装 3 个药卷，质量为 0.45kg，2~10 号掏槽眼选用直径为 32mm 长为200mm 的药卷，每个正掏槽眼和副掏槽眼各装 8 个。 辅助眼：选用直径为 32mm 长度为 200mm 的药卷，装要系数0.5~0.7，每个炮眼装 6 卷，总装药质量为 11.7kg。 底眼：采用直径为 32mm 长度为 200mm 的药卷，每个炮眼装6 个药卷，总装药质量为 5.4kg。 周边眼：选用直径为 25 长度为 200mm 的药卷每卷药质量...
