煤矿矿井供电系统图规范标准..

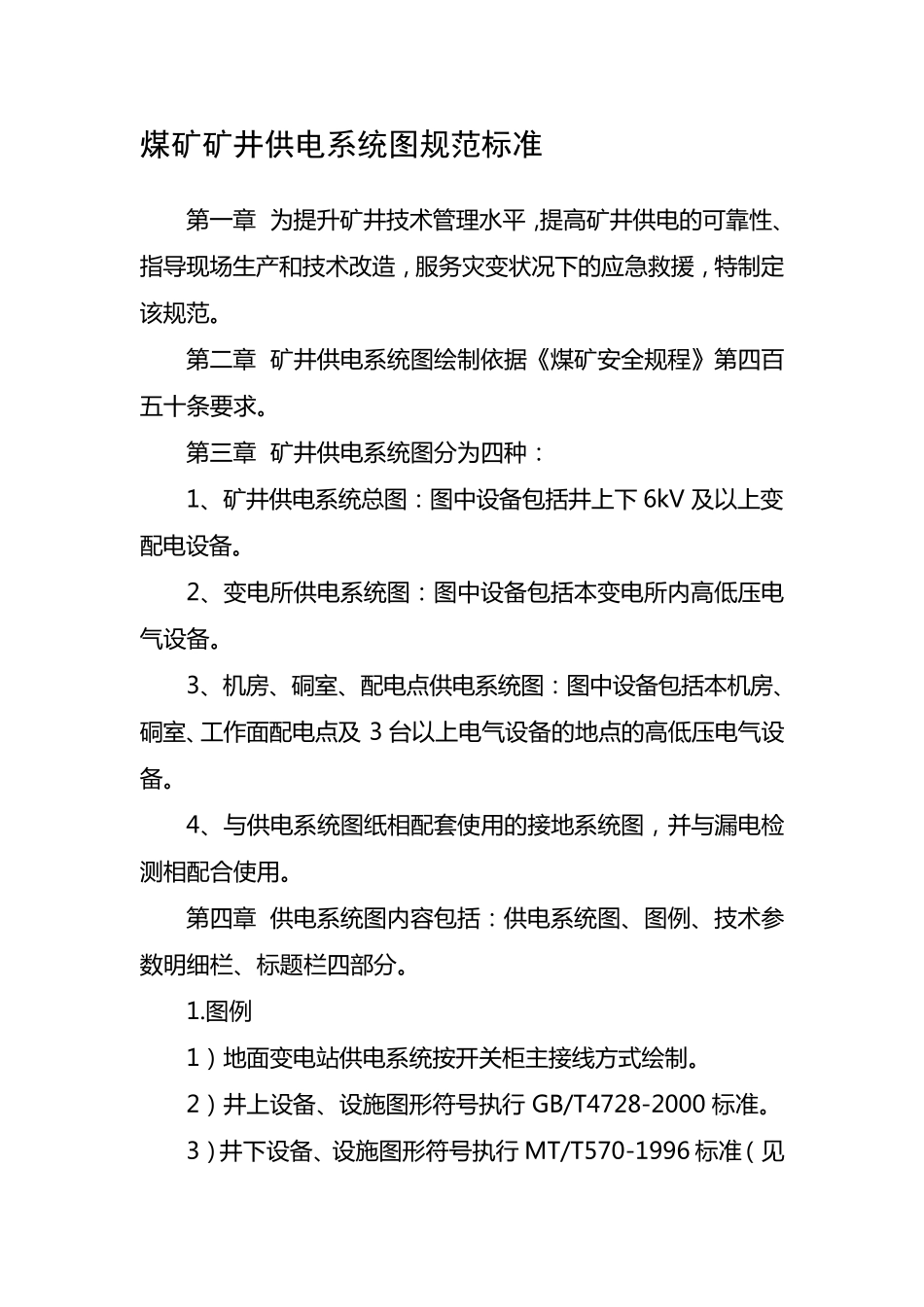

煤矿矿井供电系统图规范标准 第 一 章 为 提 升 矿 井 技 术 管 理 水 平 ，提 高 矿 井 供 电 的 可 靠 性 、指导现场生产和技 术 改造， 服务灾变状况下的 应急救援， 特制定该规范。 第 二章 矿 井 供 电 系统图绘制依据《煤矿 安全规程》第 四百五十条要求。 第 三章 矿 井 供 电 系统图分为 四种： 1、矿 井 供 电 系统总图：图中设备包括井 上下 6kV 及以上变配电 设备。 2、变电 所供 电 系统图：图中设备包括本变电 所内高 低压电气设备。 3、机房、硐室、配电 点供 电 系统图：图中设备包括本机房、硐室、工作面配电 点及 3 台以上电 气设备的 地点的 高 低压电 气设备。 4、与供 电 系统图纸相配套使用的 接地系统图， 并与漏电 检测相配合使用。 第 四章 供 电 系统图内容包括：供 电 系统图、图例、技 术 参数明细栏、标题栏四部分。 1.图例 1）地面变电 站供 电 系统按开关柜主接线方式绘制。 2）井 上设备、设施图形符号执行 GB/T4728-2000 标准。 3）井 下设备、设施图形符号执行 MT/T570-1996 标准（见附 件 一 ）。 上 述 标 准 未 涵 盖 的 新 设 备 、 设 施 可 自 行 设 定 图 例 ， 但 须 在 图中 增 设 图 例 栏 标 出 并 说 明 （ 非 标 准 图 例 ）。 2.标 准 图 幅 (单 位 ㎜) 表 中 B、 L—图 纸 幅 面 的 宽 、 长 。 e 图 纸 不 留 装 订 边 时 ， 图 纸 幅 面 与 图 框 的 间 距 。 c、 a 图 纸 留 有 装 订 边 时 ， 图 纸 幅 面 与 非 装 订 边 图 框 、 装订 边 图 框 的 间 距 。 ⑴ 尽 量 采 用 标 准 图 幅 ， 优 先 选 用 横 幅 。 ⑵ 必 要 时 可 分 幅 成 图 ， 形 成 图 册 。 图 册 推 荐 选 用 A3 图 幅 标准 。 3． 标 题 栏 标 题 栏 位 于 图 纸 右 下 角 。 标 题 栏 内 容 包 括 ： 名 称 （ 图 纸 名 称及 单 位 名 称 如 ⅹⅹ公司ⅹⅹ矿井， 该处须 加盖 单 位 公章）、 图 纸编号（ 专业序列编号， 成 套图 纸 总张数、 第几张）、 签字区（ 签字栏 目包 括 设 计制图 、 校对审核、 机电部长 、 机电副总、 机电矿长 、 签字日期。 签字须 由...
