煤矿矿区矿井采掘工作面瓦斯地质图编制方法

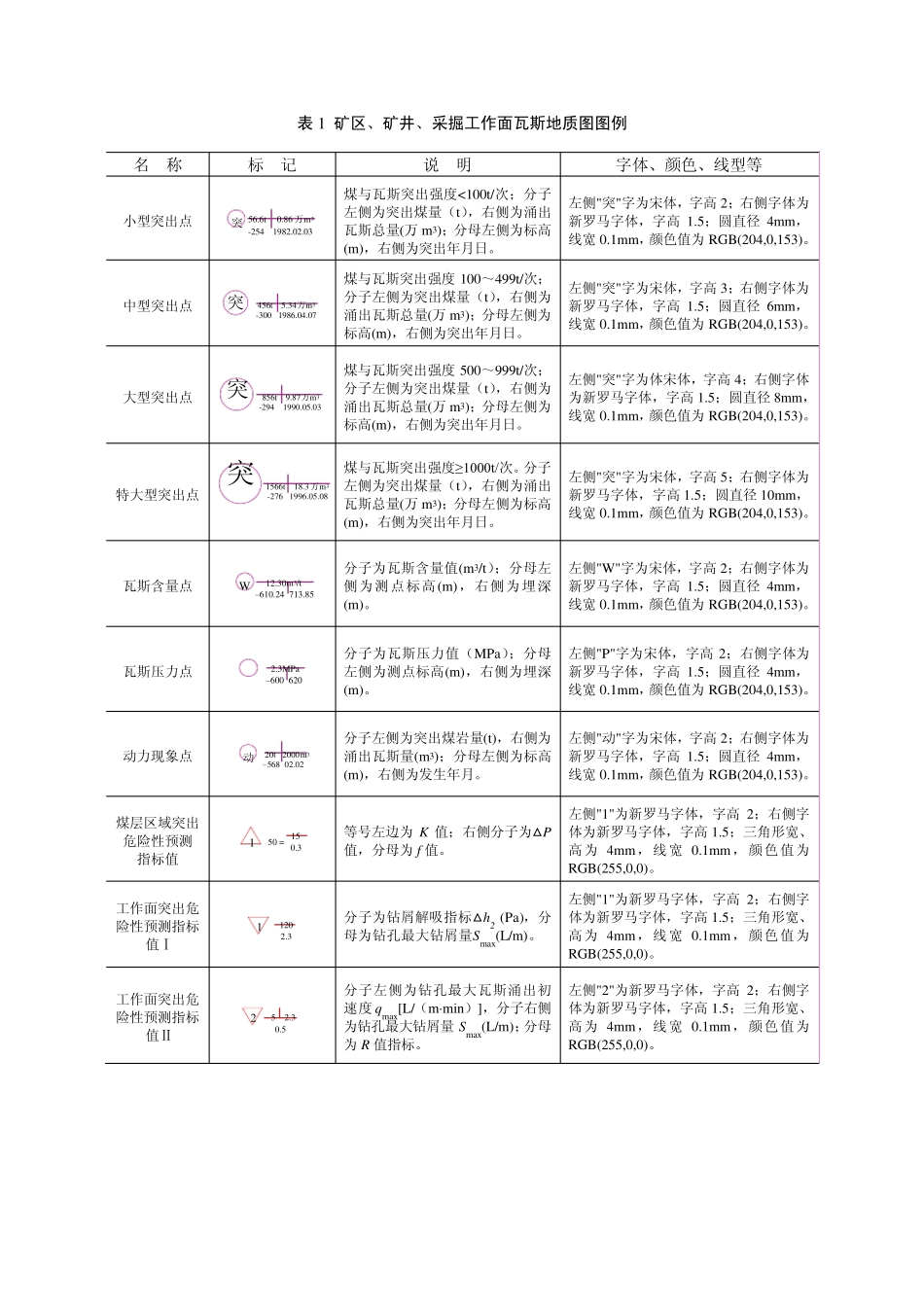

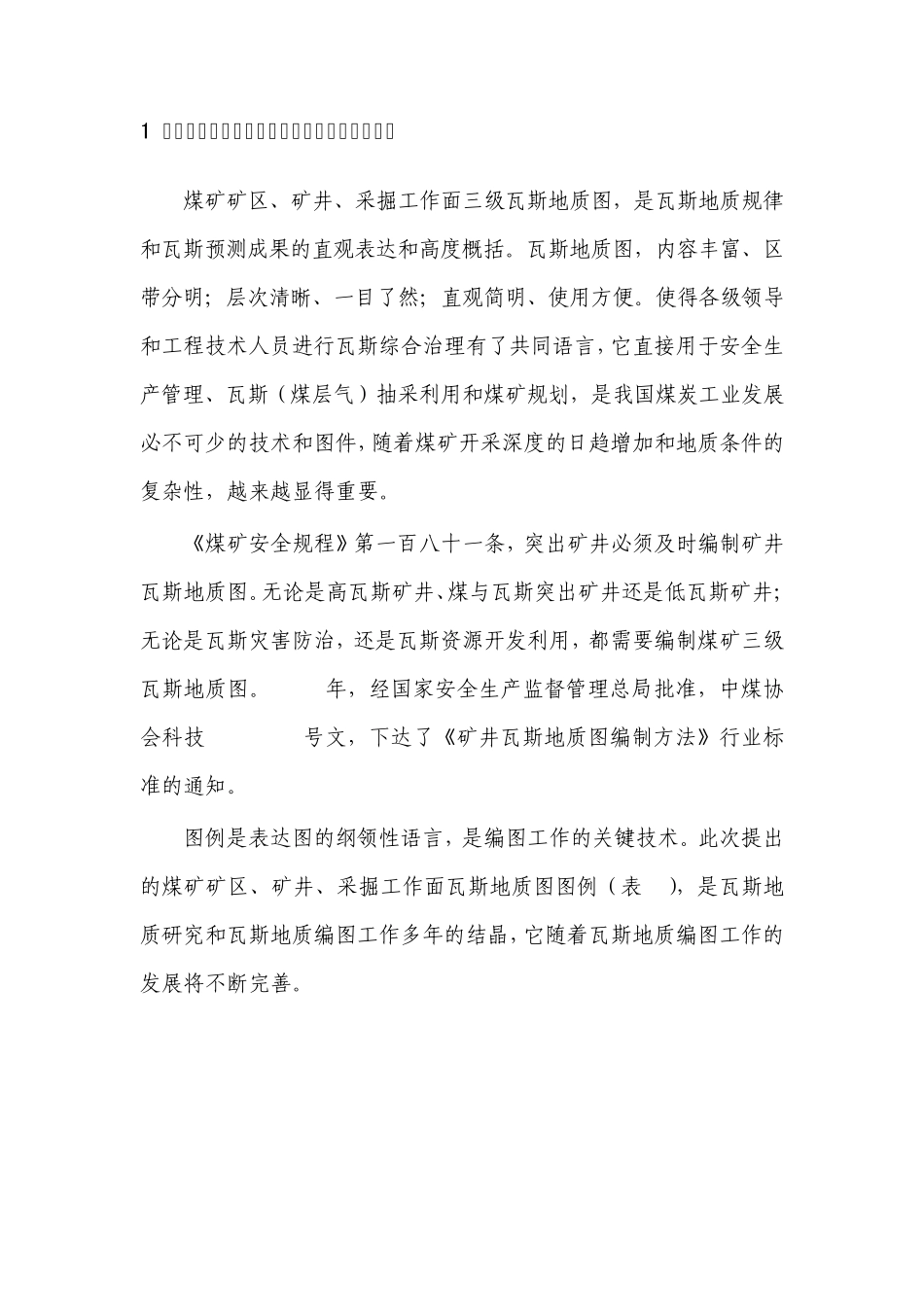

煤矿矿区矿井采掘工作面 瓦斯地质图编制方法 全国煤矿瓦斯地质图编制技术工作组 2009 年 4 月 1 煤矿矿区、矿井、采掘工作面瓦斯地质图图例 煤矿矿区、矿井、采掘工作面三级瓦斯地质图，是瓦斯地质规律和瓦斯预测成果的直观表达和高度概括。瓦斯地质图，内容丰富、区带分明；层次清晰、一目了然；直观简明、使用方便。使得各级领导和工程技术人员进行瓦斯综合治理有了共同语言，它直接用于安全生产管理、瓦斯（煤层气）抽采利用和煤矿规划，是我国煤炭工业发展必不可少的技术和图件，随着煤矿开采深度的日趋增加和地质条件的复杂性，越来越显得重要。 《煤矿安全规程》第一百八十一条，突出矿井必须及时编制矿井瓦斯地质图。无论是高瓦斯矿井、煤与瓦斯突出矿井还是低瓦斯矿井；无论是瓦斯灾害防治，还是瓦斯资源开发利用，都需要编制煤矿三级瓦斯地质图。2007年，经国家安全生产监督管理总局批准，中煤协会科技[2007]54号文，下达了《矿井瓦斯地质图编制方法》行业标准的通知。 图例是表达图的纲领性语言，是编图工作的关键技术。此次提出的煤矿矿区、矿井、采掘工作面瓦斯地质图图例（表 1），是瓦斯地质研究和瓦斯地质编图工作多年的结晶，它随着瓦斯地质编图工作的发展将不断完善。 表1 矿区、矿井、采掘工作面瓦斯地质图图例 名 称 标 记 说 明 字体、颜色、线型等 小型突出点 突-254 1982.02.0356.6t 0.86 万m3 煤与瓦斯突出强度<100t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万m3)；分母左侧为标高(m)，右侧为突出年月日。 左侧"突"字为宋体，字高2；右侧字体为新罗马字体，字高1.5；圆直径4mm，线宽0.1mm，颜色值为RGB(204,0,153)。 中型突出点 突456t 5.34万m3-300 1986.04.07 煤与瓦斯突出强度100～499t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万m3)；分母左侧为标高(m)，右侧为突出年月日。 左侧"突"字为宋体，字高3；右侧字体为新罗马字体，字高1.5；圆直径6mm，线宽0.1mm，颜色值为RGB(204,0,153)。 大型突出点 突856t 9.87万m3-294 1990.05.03 煤与瓦斯突出强度500～999t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万m3)；分母左侧为标高(m)，右侧为突出年月日。 左侧"突"字为体宋体，字高4；右侧字体为新罗马字体，字高1.5；圆直径8mm，线宽0.1mm，颜色值为RGB(204,0,153)。 特大型突出点 突1566t 18.3 万m3-276 1996.05.08 煤与瓦斯突出强度≥1000t/...
