照明信号综保

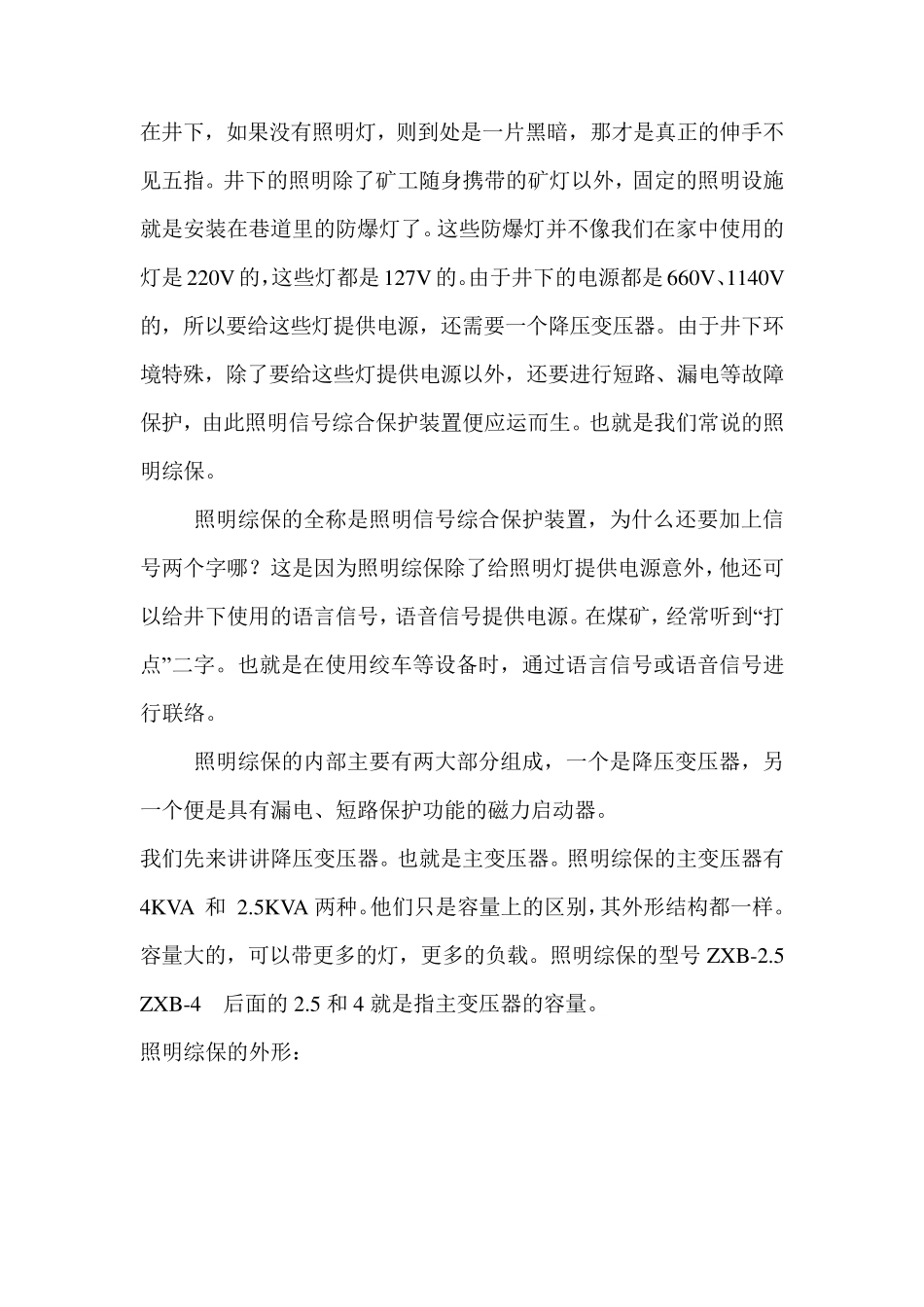

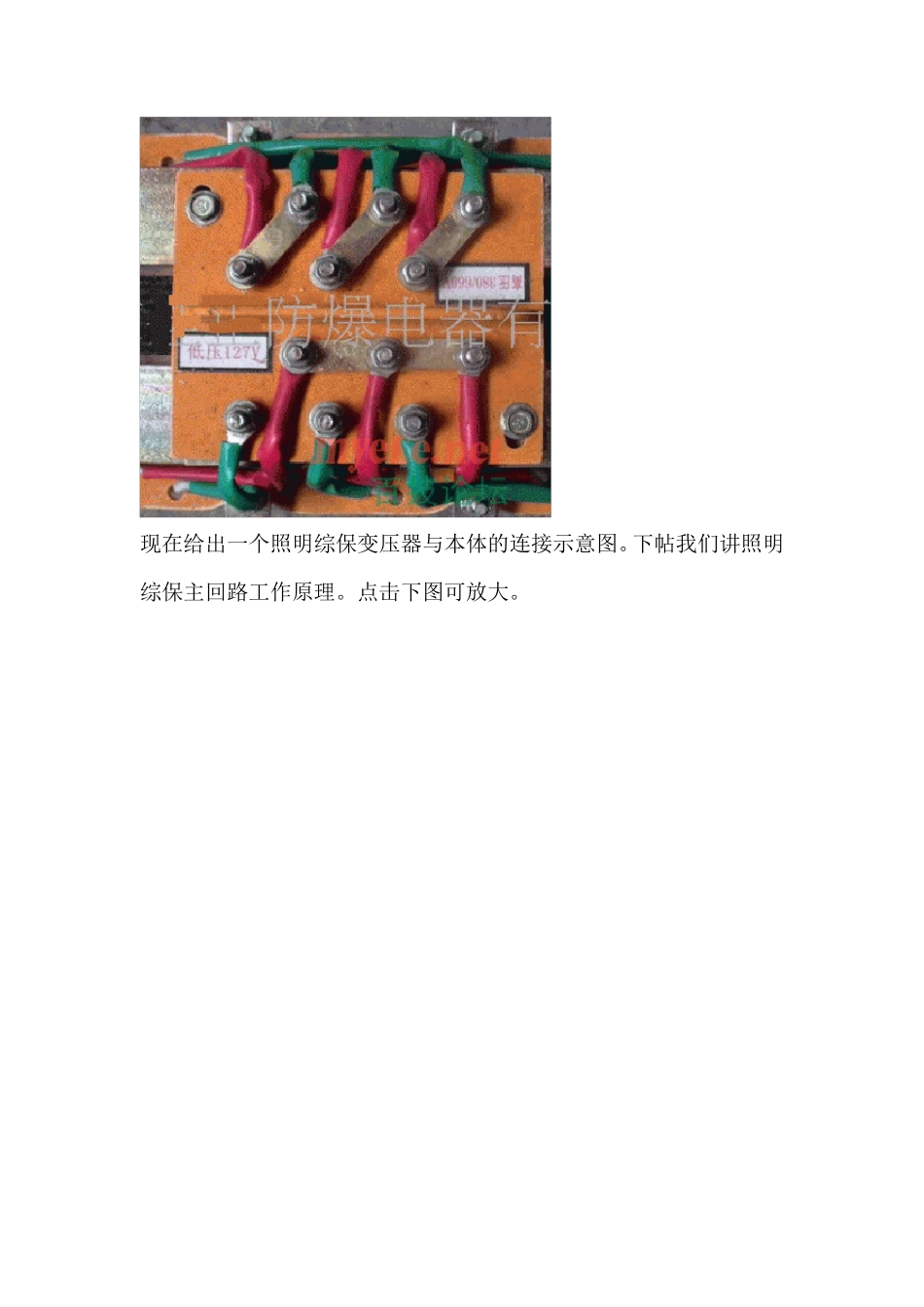

在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。这些防爆灯并不像我们在家中使用的灯是220V 的，这些灯都是127V 的。由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。也就是我们常说的照明综保。 照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。在煤矿，经常听到“打点”二字。也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。 照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。 我们先来讲讲降压变压器。也就是主变压器。照明综保的主变压器有4KVA 和 2.5KVA 两种。他们只是容量上的区别，其外形结构都一样。容量大的，可以带更多的灯，更多的负载。照明综保的型号 ZXB-2.5 ZXB-4 后面的2.5 和 4 就是指主变压器的容量。 照明综保的外形： 照明综保的型号含义： 照明综保主变压器安装在壳体的最里面。 照明综保主变压器外形图： 照明综保主变压器接线端子标有高压380/660V 的为一次侧，使用电缆线连接到隔离开关上。 标有低压127V 的为低压侧，使用电缆线连接到照明综保本体上。 现在给出一个照明综保变压器与本体的连接示意图。下帖我们讲照明综保主回路工作原理。点击下图可放大。 我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。 其实，如果你不去修综保插件，照明综保和 QBZ-80开关原理差不多，甚至说比 80 开关还简单。在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。这样分析起来就比较简单了。等大家熟悉了之后，再来讲保护插件的工作原理。就像我讲 80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。 上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。电源接线柱（在接线室内）L1、 L2、 L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。这样，当合上隔离开关，主变压器的一...
