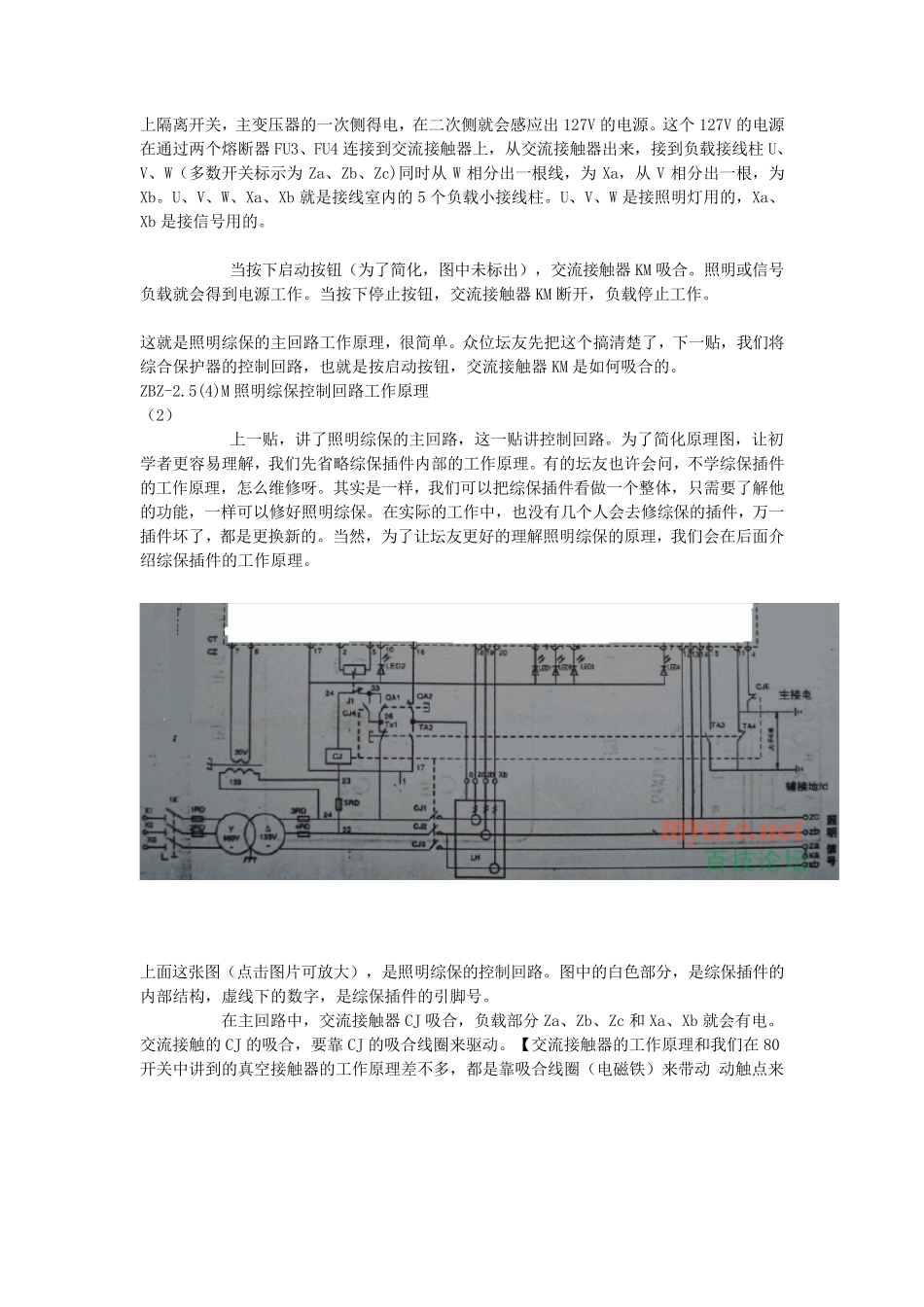

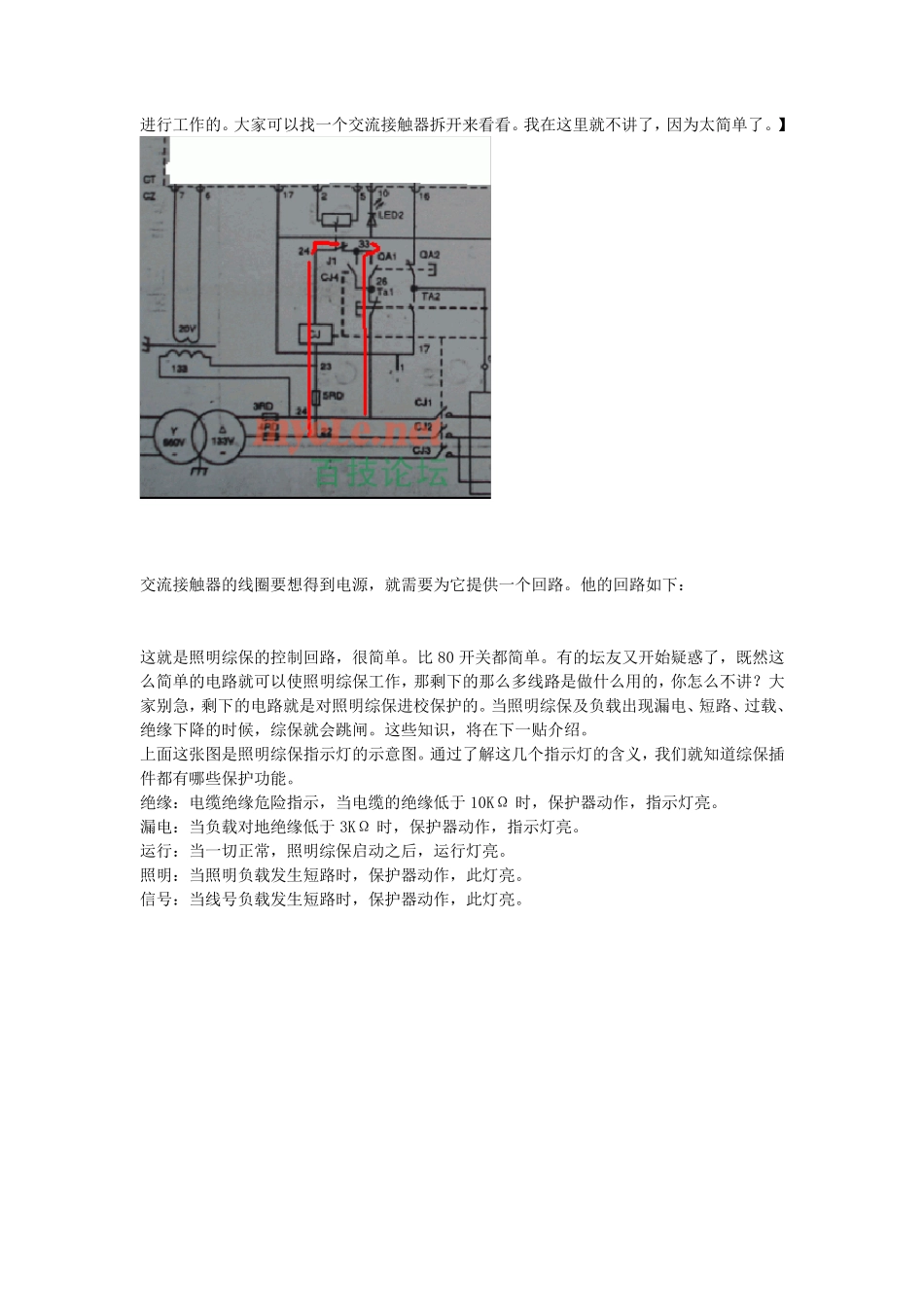

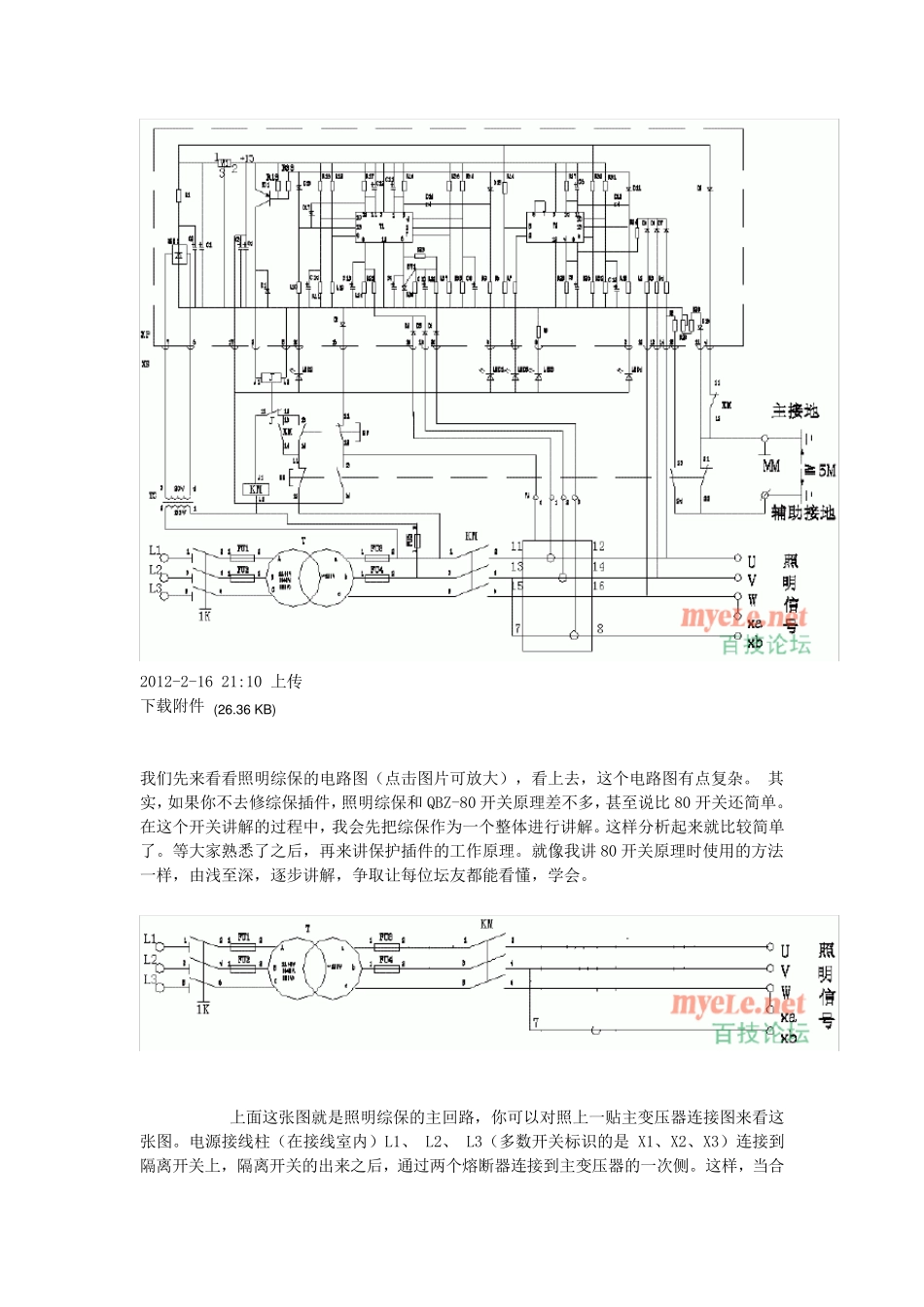

2012-2-16 21:10 上 传 下 载 附 件 (26.36 KB) 我 们 先 来 看 看 照 明 综 保 的 电 路 图 （ 点 击 图 片 可 放 大 ） ， 看 上 去 ， 这 个 电 路 图 有 点 复 杂 。 其实 ， 如 果 你 不 去 修 综 保 插 件 ， 照 明 综 保 和 QBZ-80 开 关 原 理 差 不 多 ， 甚 至 说 比 80 开 关 还 简 单 。在 这 个 开 关 讲 解 的 过 程 中 ， 我 会 先 把 综 保 作 为 一 个 整 体 进 行 讲 解 。 这 样 分 析 起 来 就 比 较 简 单了 。 等 大 家 熟 悉 了 之 后 ， 再 来 讲 保 护 插 件 的 工 作 原 理 。 就 像 我 讲 80 开 关 原 理 时 使 用 的 方 法一 样 ， 由 浅 至 深 ， 逐 步 讲 解 ， 争 取 让 每 位 坛 友 都 能 看 懂 ， 学 会 。 上 面 这 张 图 就 是 照 明 综 保 的 主 回 路 ， 你 可 以 对 照 上 一 贴 主 变 压 器 连 接 图 来 看 这张 图 。 电 源 接 线 柱 （ 在 接 线 室 内 ） L1、 L2、 L3（ 多 数开 关 标识的 是X1、X2、X3） 连 接 到隔离开 关 上 ， 隔离开 关 的 出来 之 后 ， 通过 两个 熔断器 连 接 到主 变 压 器 的 一 次侧。 这 样 ， 当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V 的电源。这个127V 的电源在通过两个熔断器FU3、FU4 连接到交流接触器上，从交流接触器出来，接到负载接线柱 U、V、W（多数开关标示为 Za、Zb、Zc)同时从 W 相分出一根线，为 Xa，从 V 相分出一根，为Xb。U、V、W、Xa、Xb 就是接线室内的5 个负载小接线柱。U、V、W 是接照明灯用的，Xa、Xb 是接信号用的。 当按下启动按钮（为了简化，图中未标出），交流接触器KM 吸合。照明或信号负载就会得到电源工作。当按下停止按钮，交流接触器KM 断开，负载停止工作。 这就是照明综保的主回路工作原理，很简单。众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM 是如何吸合的。 ZBZ-2.5(4)M 照明综保控制回路工作原理 （2） 上一贴，讲了照明综保的主回路，这一贴讲控制回路。为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。有的...
