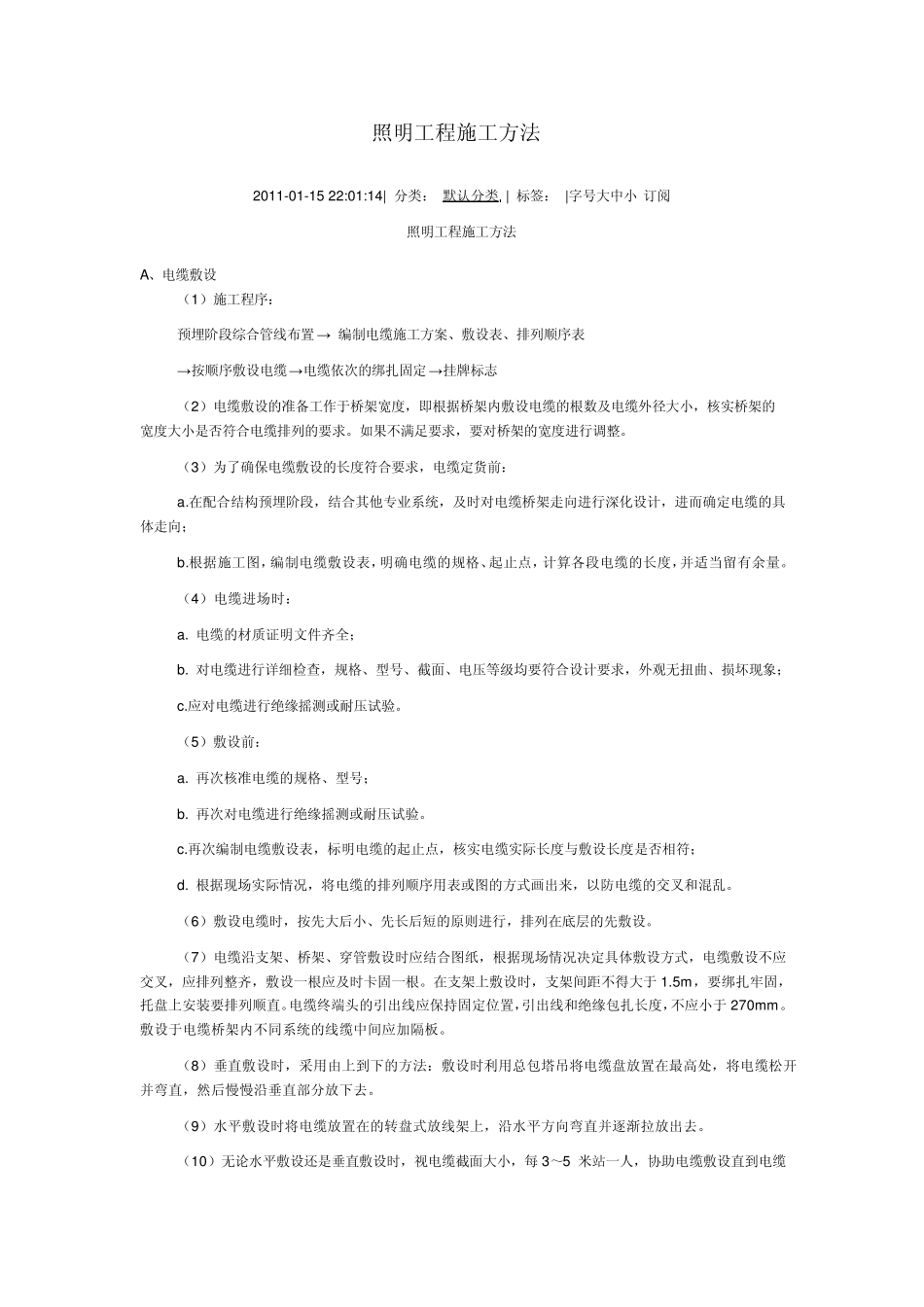

照明工程施工方法 2011-01-15 22:01:14| 分类： 默认分类 | 标签： |字号大中小 订阅 照明工程施工方法 A、电缆敷设 （1）施工程序： 预埋阶段综合管线布置 → 编制电缆施工方案、敷设表、排列顺序表 → 按顺序敷设电缆→ 电缆依次的绑扎固定 → 挂牌标志 （2）电缆敷设的准备工作于桥架宽度，即根据桥架内敷设电缆的根数及电缆外径大小，核实桥架的宽度大小是否符合电缆排列的要求。如果不满足要求，要对桥架的宽度进行调整。 （3）为了确保电缆敷设的长度符合要求，电缆定货前： a.在配合结构预埋阶段，结合其他专业系统，及时对电缆桥架走向进行深化设计，进而确定电缆的具体走向； b.根据施工图，编制电缆敷设表，明确电缆的规格、起止点，计算各段电缆的长度，并适当留有余量。 （4）电缆进场时： a. 电缆的材质证明文件齐全； b. 对电缆进行详细检查，规格、型号、截面、电压等级均要符合设计要求，外观无扭曲、损坏现象； c.应对电缆进行绝缘摇测或耐压试验。 （5）敷设前： a. 再次核准电缆的规格、型号； b. 再次对电缆进行绝缘摇测或耐压试验。 c.再次编制电缆敷设表，标明电缆的起止点，核实电缆实际长度与敷设长度是否相符； d. 根据现场实际情况，将电缆的排列顺序用表或图的方式画出来，以防电缆的交叉和混乱。 （6）敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的先敷设。 （7）电缆沿支架、桥架、穿管敷设时应结合图纸，根据现场情况决定具体敷设方式，电缆敷设不应交叉，应排列整齐，敷设一根应及时卡固一根。在支架上敷设时，支架间距不得大于 1.5m，要绑扎牢固，托盘上安装要排列顺直。电缆终端头的引出线应保持固定位置，引出线和绝缘包扎长度，不应小于 270mm。敷设于电缆桥架内不同系统的线缆中间应加隔板。 （8）垂直敷设时，采用由上到下的方法：敷设时利用总包塔吊将电缆盘放置在最高处，将电缆松开并弯直，然后慢慢沿垂直部分放下去。 （9）水平敷设时将电缆放置在的转盘式放线架上，沿水平方向弯直并逐渐拉放出去。 （10）无论水平敷设还是垂直敷设时，视电缆截面大小，每 3～5 米站一人，协助电缆敷设直到电缆敷设到位。采用机械法敷设电缆时应事先编制详细的施工方案。 （11）电缆敷设应及时进行标识，标志牌规格应一致，并有防腐性，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终端、拐弯处、交叉处应挂标志牌...
