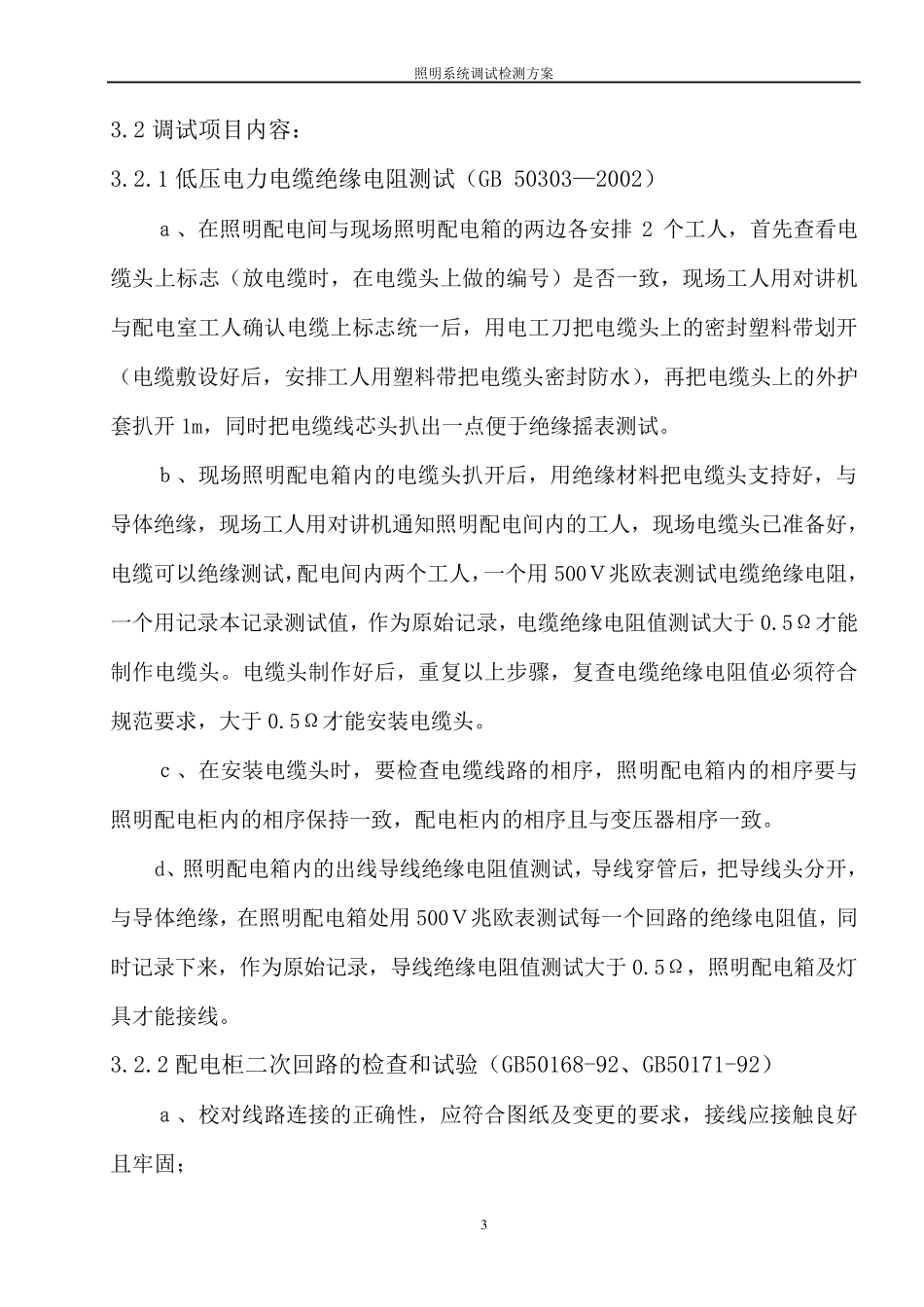

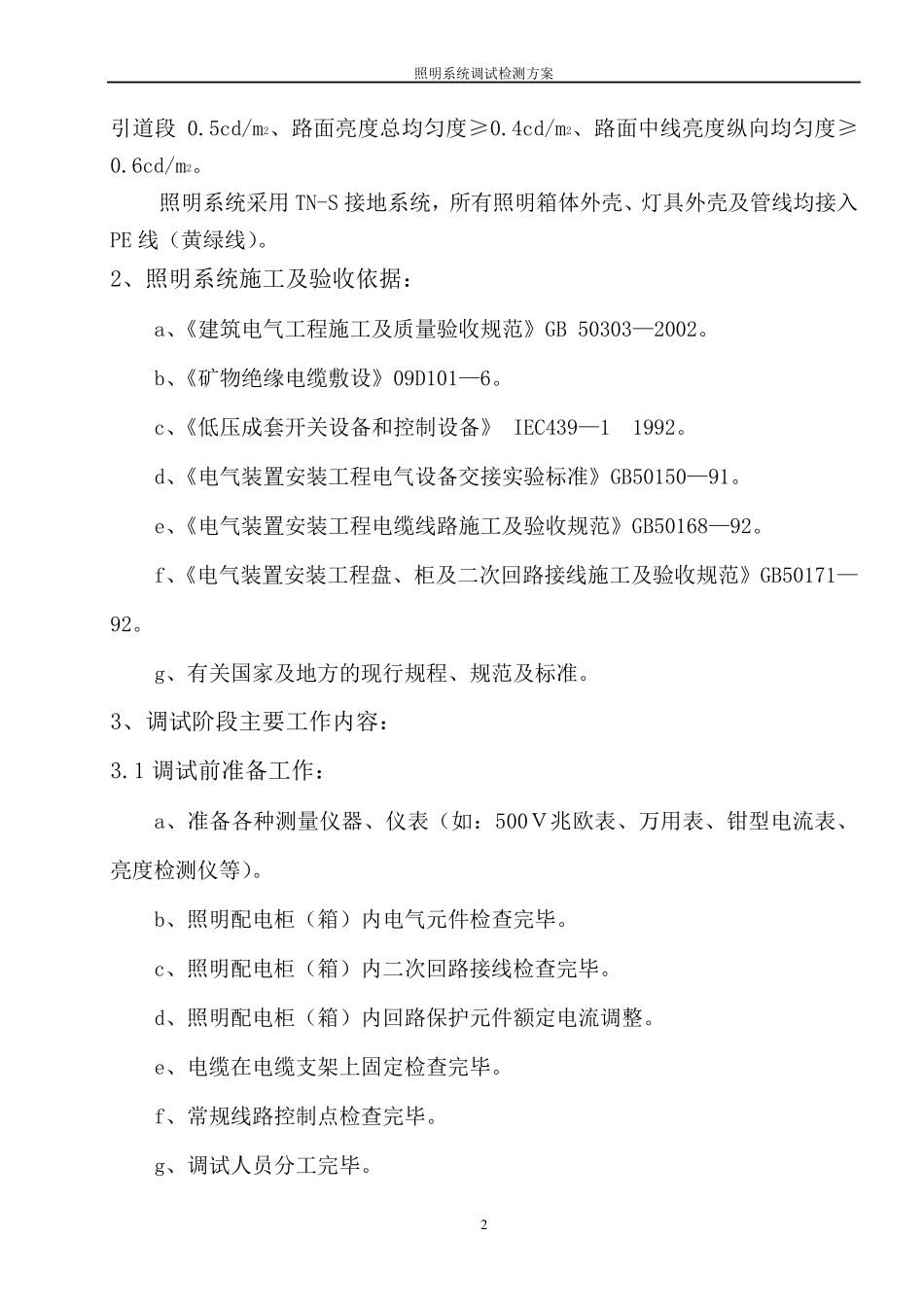

照明系统调试检测方案 1 昆明市三环路闭合工程西三环段——下穿滇池草海草海段照明工程 照明系统调试检测方案 1、工程概述 滇池草海段隧道为两孔双向六车道，行车速度为 60KM/h，照明范围为隧道北岸接地点（R(L)K19+120）到南岸接地点（K21+350）。隧道内设置照明种类有：1、隧道内设一般照明（分基本、节电照明两种）；2、应急照明；3、隧道内安全门疏散标志及疏散指示标志；4、出入口加强照明；5、安全通道及电缆通道照明；6、遮光棚照明；7、引道照明；8、南北变电所内照明等。 隧道内照明安装工作内容：1、照明配电箱 46 台；2、镀锌钢管明敷设 66000m；3、镀锌钢管暗敷设 22800m；4、导线穿管 319000m；5、各种照明电缆敷设 54300m；6、隧道灯具 2402 盏；7、疏散指示标志照明灯具 275 盏；8、光照（亮）度仪 6台。 隧道照明配电采用单母线分段中间设母联开关的接线形式。正常时母联分闸，一段、二段分列运行。隧道照明电源分别引自南、北降压变电所隧道照明回路，隧道南岸与北岸的照明回路于南北变电所中部进行供电分界。照明配电柜、稳压器分别设于南北变电所照明配电室内。集中供电式应急照明电源装置设于南北变电所的照明配电室内。控制中心对两个变电所内的照明设备的主要参 数 进行监 测并 对主要 照明回路进行控制。 隧道应急照明及隧道疏散指示标志灯具平 时常亮，由 两路市电一用一备供电，当 两路电源均 失 电时，则 EPS 投 入供电。 灯具采用基本、节能 控制模 式，平 时基本回路灯具常亮，到了 夜 晚 节能 回路灯具投 入运行。灯具安装采用可 调光角 度的灯具支 架 ，排 列整 齐 ，固 定 牢 固 ，视 觉 上 线条 流 畅 。灯具供电干 线采用三相 四 线制---380/220V，灯具以A、B、C相 的次 序 沿 线排 列接入电源。 隧道中间段路面 设计 平 均 亮度 2.5cd/m2，北岸峒 口侧 亮度要 求 ：入口段70.4cd/m2、过 渡 一段21.2cd/m2、过 渡 二段7.04cd/m2；南岸峒 口侧 亮度要 求 ：入口段61.6cd/m2、过 渡 一段18.5cd/m2、过 渡 二段6.16cd/m2；出口段12.5cd/m2、照明系统调试检测方案 2 引道段0.5cd/m2、路面亮度总均匀度≥0.4cd/m2、路面中线亮度纵向均匀度≥0.6cd/m2。 照明系统采用TN-S 接地系统，所有照明箱体外壳、灯具外壳及管线均接入PE 线（黄绿线）。 2、照明系统施工及验收依据： a、《建筑电气工程施工及质量验收规范》GB...
