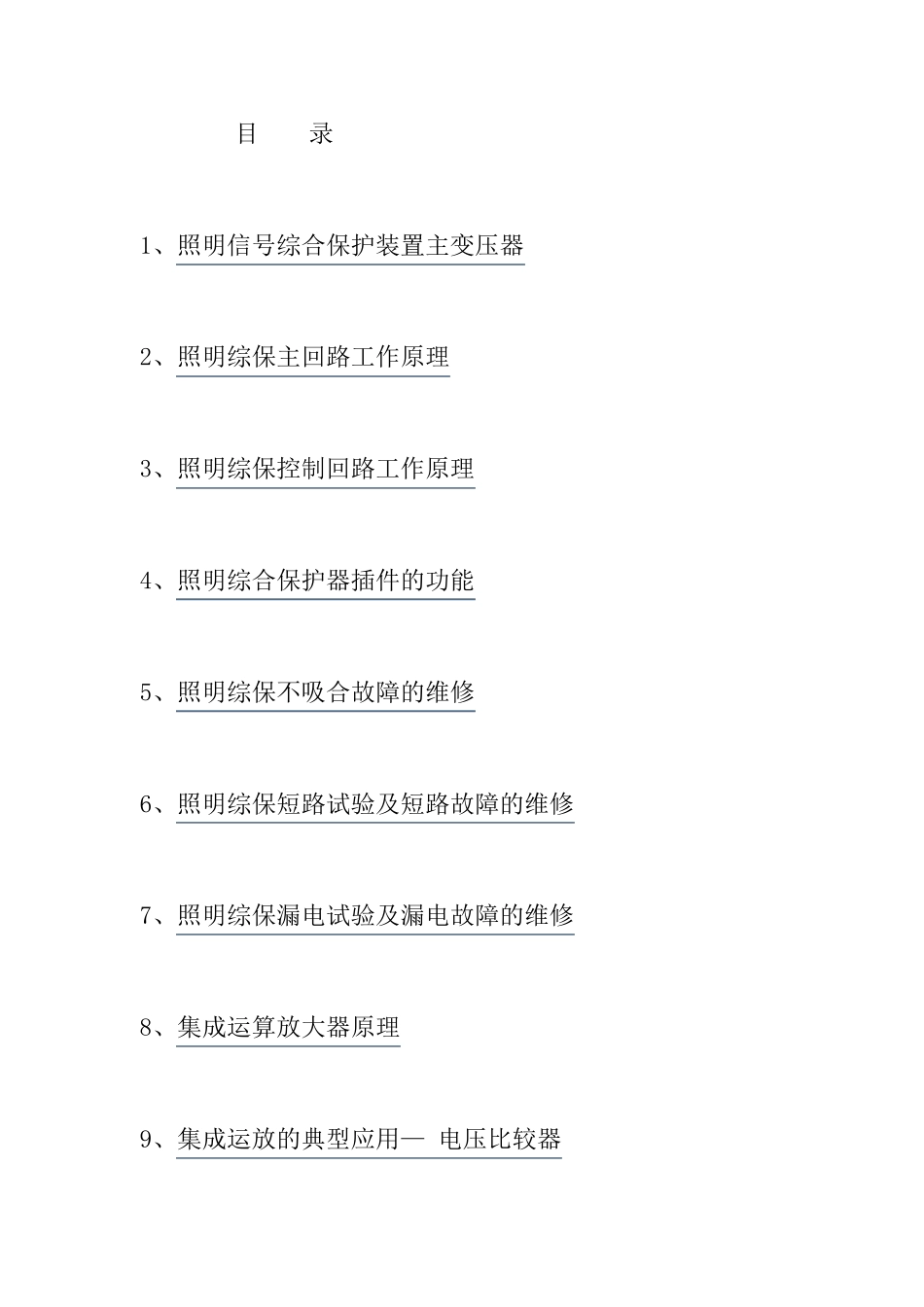

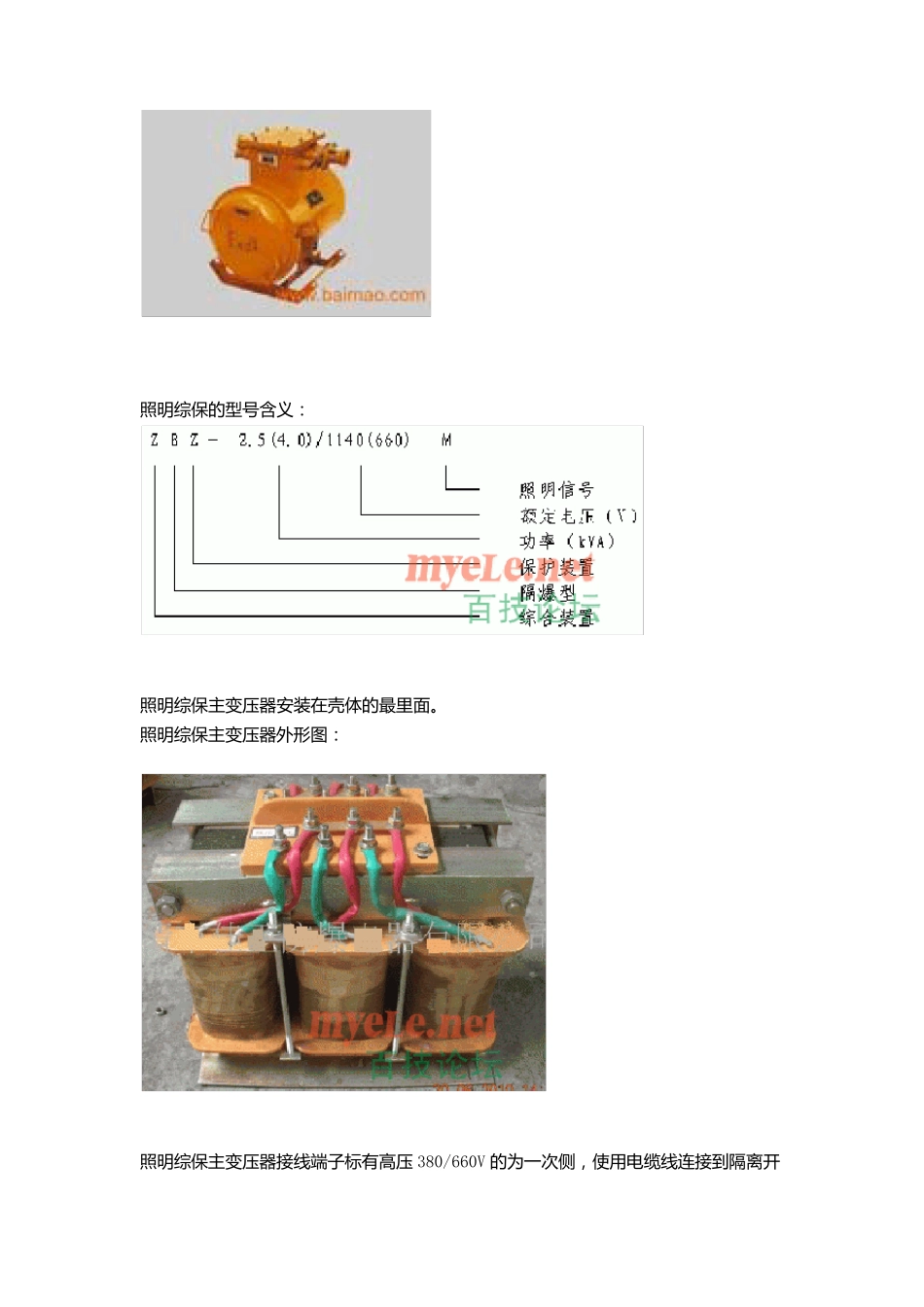

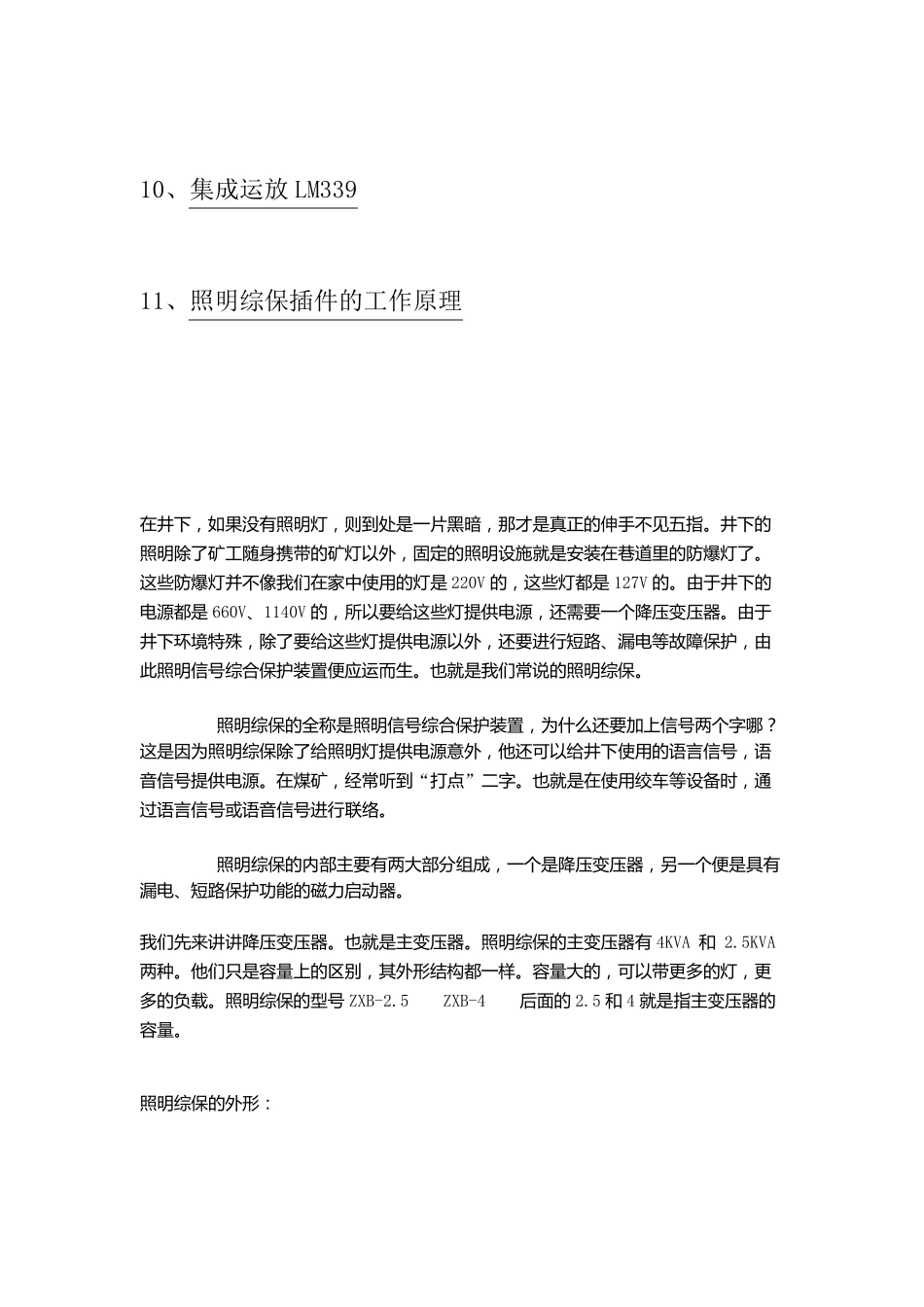

目 录 1、照明信号综合保护装置主变压器 2、照明综保主回路工作原理 3、照明综保控制回路工作原理 4、照明综合保护器插件的功能 5、照明综保不吸合故障的维修 6、照明综保短路试验及短路故障的维修 7、照明综保漏电试验及漏电故障的维修 8、集成运算放大器原理 9、集成运放的典型应用— 电压比较器 10、集成运放LM339 11、照明综保插件的工作原理 在 井 下 ， 如 果 没 有 照 明 灯 ， 则 到 处 是 一 片 黑 暗 ， 那 才 是 真 正 的 伸 手 不 见 五 指 。 井 下 的照 明 除 了 矿 工 随 身 携 带 的 矿 灯 以 外 ， 固 定 的 照 明 设 施 就 是 安 装 在 巷 道 里 的 防 爆 灯 了 。这 些 防 爆 灯 并 不 像 我 们 在 家 中 使 用 的 灯 是 220V 的 ， 这 些 灯 都 是 127V 的 。 由 于 井 下 的电 源 都 是 660V、1140V 的 ， 所以 要给这 些 灯 提供电 源 ， 还需要一 个降压变压器。 由 于井 下 环境特殊， 除 了 要给这 些 灯 提供电 源 以 外 ， 还要进行短路、漏电 等故障保护， 由此照 明 信号综合保护装 置便应运而生。 也就 是 我 们 常说的 照 明 综保。 照 明 综保的 全称是 照 明 信号综合保护装 置， 为什么还要加上信号两个字哪？这 是 因为照 明 综保除 了 给照 明 灯 提供电 源 意外 ， 他还可以 给井 下 使 用 的 语言信号， 语音信号提供电 源 。 在 煤矿 ， 经常听到 “打点”二字。 也就 是 在 使 用 绞车等设 备时， 通过语言信号或语音信号进行联络。 照 明 综保的 内部主要有 两大部分组成， 一 个是 降压变压器， 另一 个便是 具有漏电 、短路保护功能的 磁力启动器。 我 们 先来讲讲降压变压器。 也就 是 主变压器。 照 明 综保的 主变压器有 4KVA 和 2.5KVA两种。 他们 只是 容量上的 区别， 其外 形结构都 一 样。 容量大的 ， 可以 带 更多的 灯 ， 更多的 负载。 照 明 综保的 型号 ZXB-2.5 ZXB-4 后面的 2.5 和 4 就 是 指 主变压器的容量。 照 明 综保的 外 形： 照 明 综 保 的 型 号 含 义 ： 照 明 综 保 主 变 压 器 安 装 在 壳 体 的 最 里 面 。 照 明 综 保 主 变 压 器 外形图...
