燃气轮机基本原理及9E燃机性能型号参数

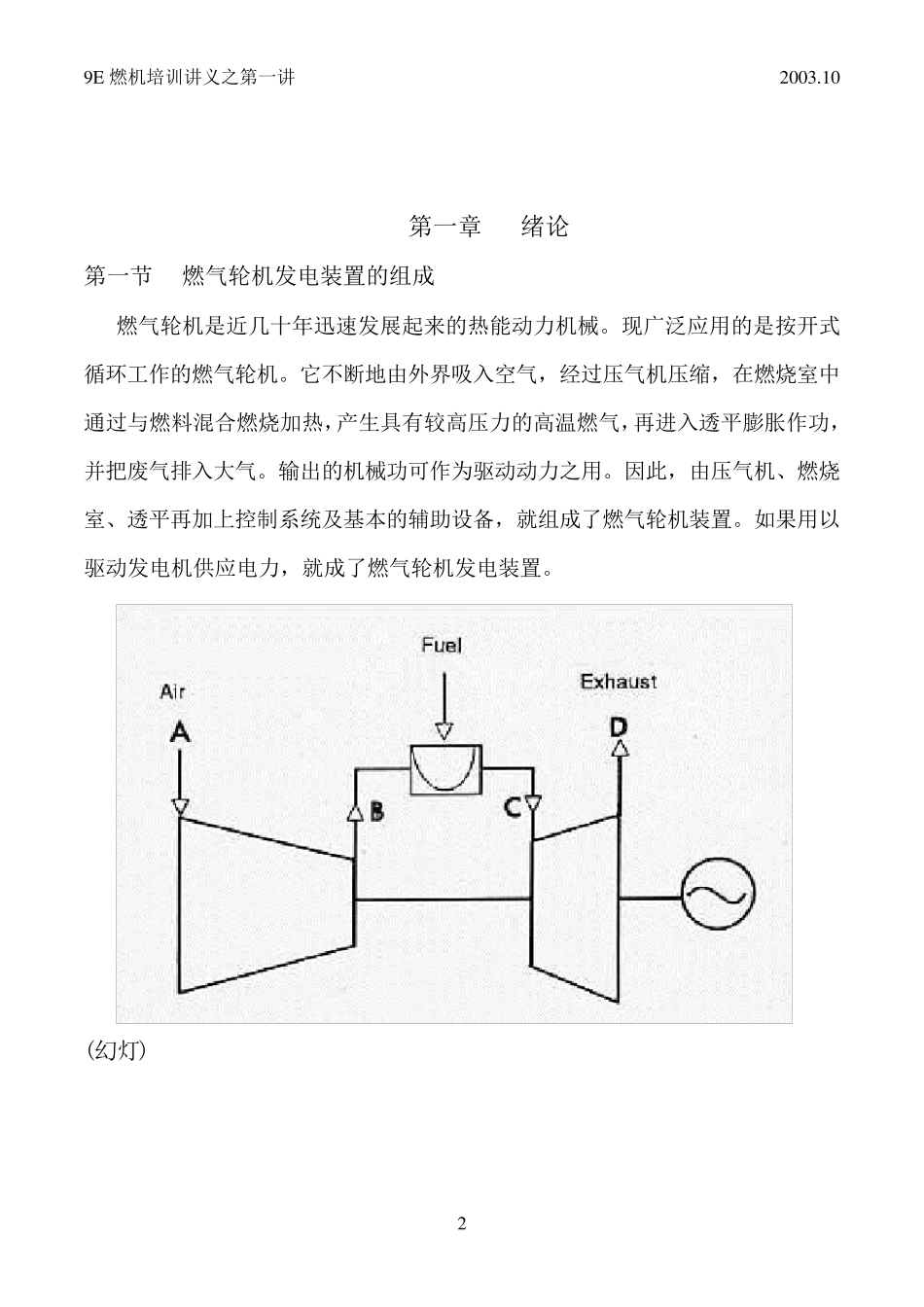

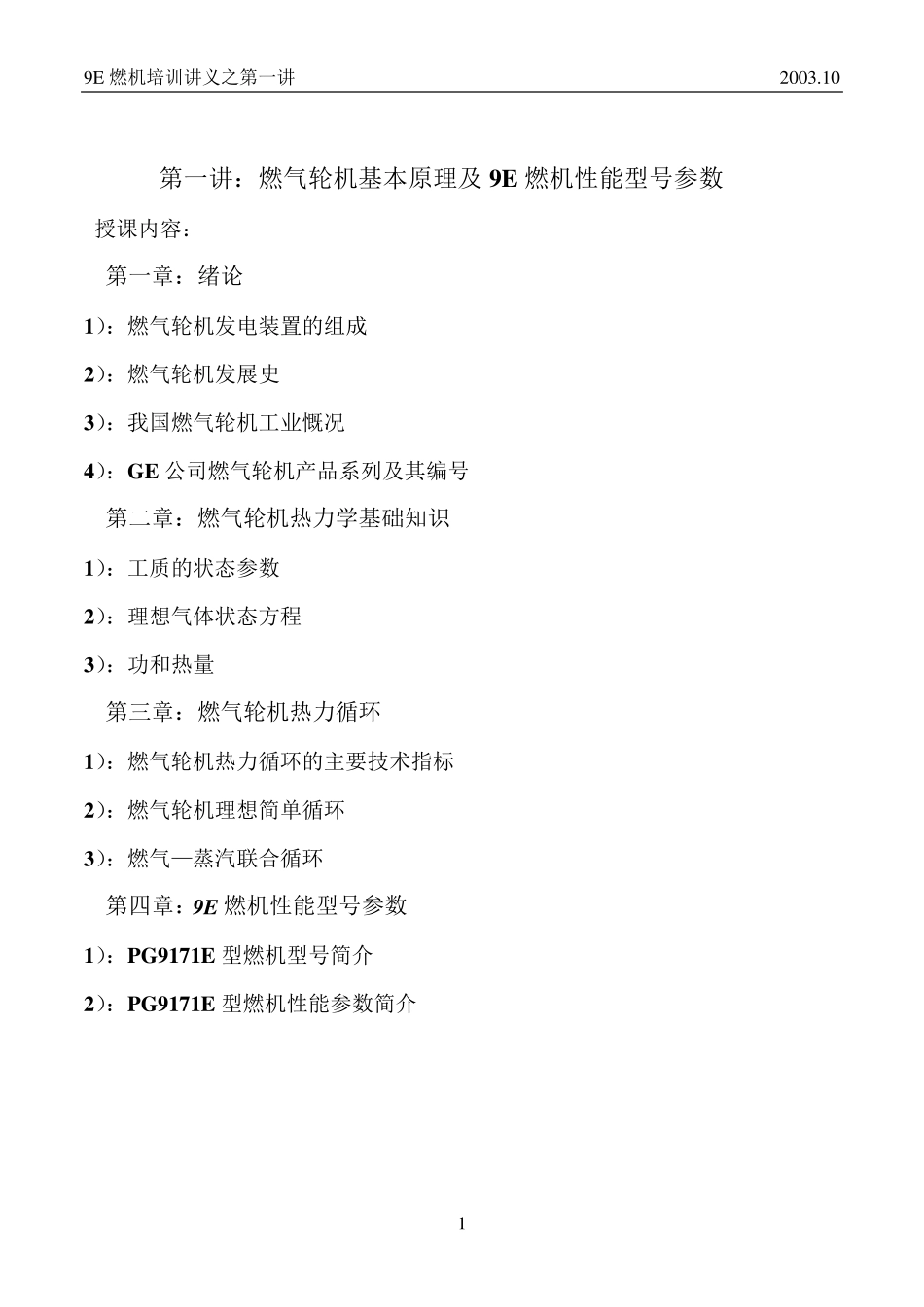

9E 燃机培训讲义之第一讲 2003.10 1 第一讲：燃气轮机基本原理及9E 燃机性能型号参数 授课内容： 第一章：绪论 1）：燃气轮机发电装置的组成 2）：燃气轮机发展史 3）：我国燃气轮机工业慨况 4）：GE 公司燃气轮机产品系列及其编号 第二章：燃气轮机热力学基础知识 1）：工质的状态参数 2）：理想气体状态方程 3）：功和热量 第三章：燃气轮机热力循环 1）：燃气轮机热力循环的主要技术指标 2）：燃气轮机理想简单循环 3）：燃气—蒸汽联合循环 第四章：9E 燃机性能型号参数 1）：PG9171E 型燃机型号简介 2）：PG9171E 型燃机性能参数简介 9E 燃机培训讲义之第一讲 2003.10 2 第一章 绪论 第一节 燃气轮机发电装置的组成 燃气轮机是近几十年迅速发展起来的热能动力机械。现广泛应用的是按开式循环工作的燃气轮机。它不断地由外界吸入空气，经过压气机压缩，在燃烧室中通过与燃料混合燃烧加热，产生具有较高压力的高温燃气，再进入透平膨胀作功，并把废气排入大气。输出的机械功可作为驱动动力之用。因此，由压气机、燃烧室、透平再加上控制系统及基本的辅助设备，就组成了燃气轮机装置。如果用以驱动发电机供应电力，就成了燃气轮机发电装置。 (幻灯) 9E 燃机培训讲义之第一讲 2003.10 3 9E 燃机培训讲义之第一讲 2003.10 4 第二节 燃气轮机发展史 燃气轮机是继汽轮机和内燃机问世以后，吸取了二者之长而设计出来的，它9E 燃机培训讲义之第一讲 2003.10 5 是内燃的，避免了汽轮机需要庞大锅炉的缺点;又是回转式的，免去了内燃机中将往复式运动转换成旋转运动而带来的结构复杂，磨损件多，运转不平稳等缺点。但由于燃气轮机对空气动力学和高温材料的要求超过其他动力机械，因此，发展燃气轮机并使之实用化，人们为之奋斗了很长时间。如果从1791 年英国人约翰·巴贝尔(John Baber)申请登记第一个燃气轮机设计专利算起，经过了半个世纪的奋斗，到 1939 年，一台用于电站发电的燃气轮机(400OkW)才由瑞士 BBC 公司制成，正式投运。同时Heinkel 工厂的第一台涡轮喷气式发动机试飞成功，这标志着燃气轮机发展成熟而进入了实用阶段·在此以后，燃气轮机的发展是很迅速的。由于燃气轮机本身固有的优点和其技术经济 性 能 的不断 提 高，它 的应 用很快 地 扩 展到了国民 经济 的很多部 门 · 首 先 在石 油 工业 中，由于油 田 的开 发和建 设，用电量 急 剧 增 加...
