燃气道试压专项方案

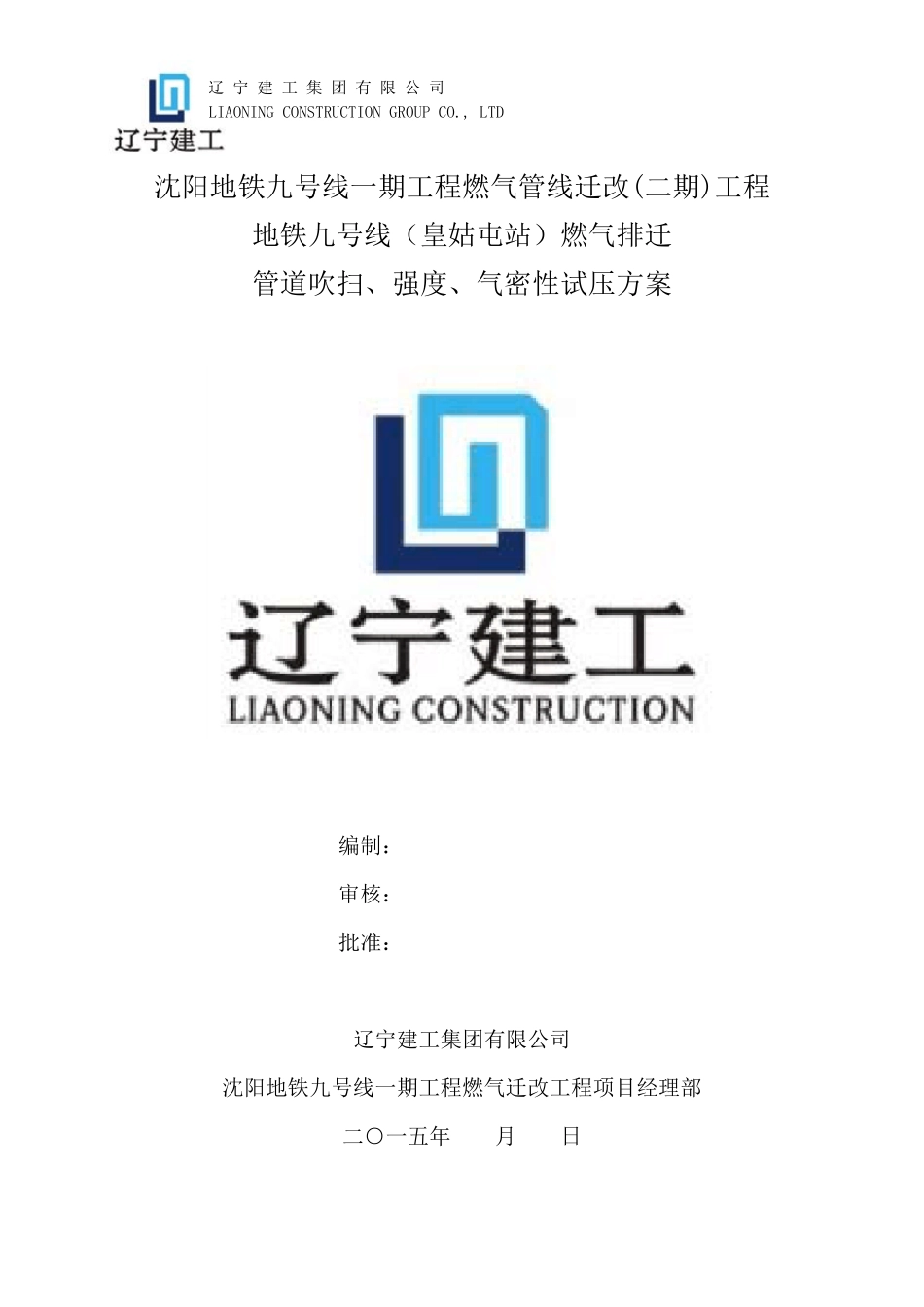

燃气道试压专项方案_第1页
1/8

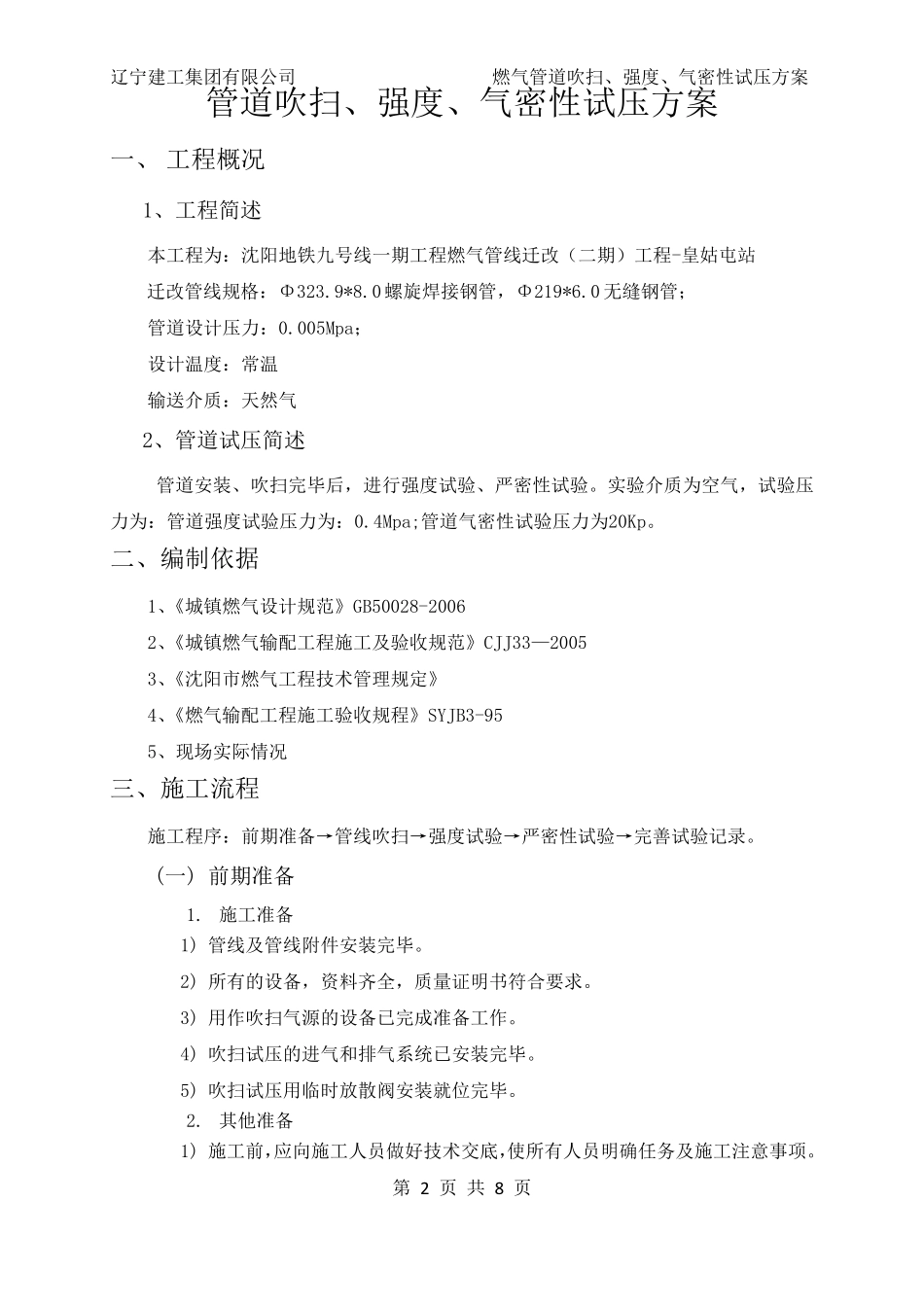

燃气道试压专项方案_第2页
2/8

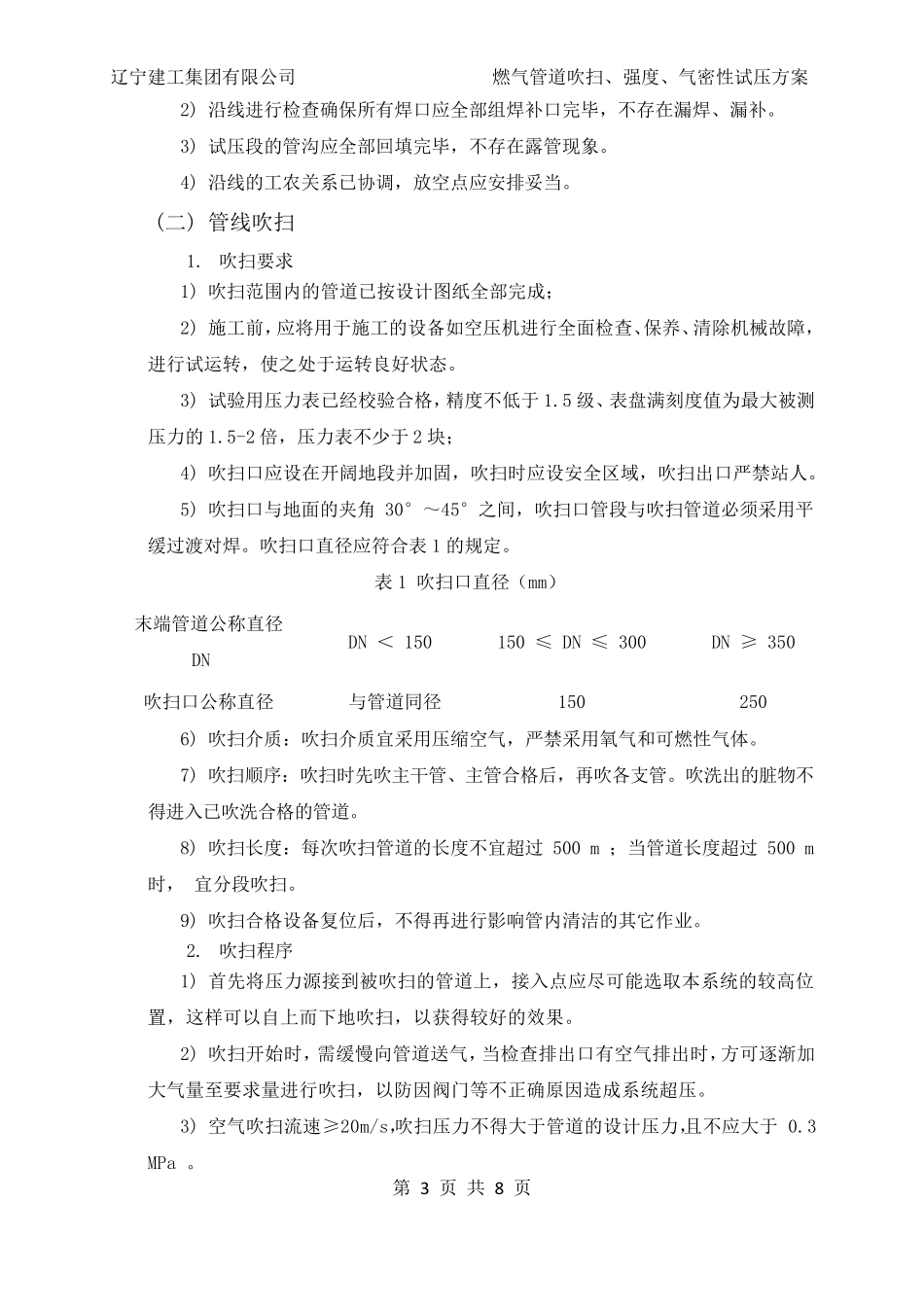

燃气道试压专项方案_第3页
3/8
辽 宁 建 工 集 团 有 限 公 司 LIAONING CONSTRUCTION GROUP CO., LTD 沈阳地铁九号线一期工程燃气管线迁改(二期)工程 地铁九号线(皇姑屯站)燃气排迁 管道吹扫、强度、气密性试压方案 编制: 审核: 批准: 辽宁建工集团有限公司 沈阳地铁九号线一期工程燃气迁改工程项目经理部 二○一五年 月 日 辽宁建工集团有限公司 燃气管道吹扫、强度、气密性试压方案 第 2 页 共 8 页 管道吹扫、强度、气密性试压方案 一、 工程概况 1、工程简述 本工程为:沈阳地铁九号线一期工程燃气管线迁改(二期)工程-皇姑屯站 迁改管线规格:Φ323.9*8.0 螺旋焊接钢管,Φ219*6.0 无缝钢管; 管道设计压力:0.005Mpa; 设计温度:常温 输送介质:天然气 2、管道试压简述 管道安装、吹扫完毕后,进行强度试验、严密性试验。实验介质为空气,试验压力为:管道强度试验压力为:0.4Mpa;管道气密性试验压力为20Kp。 二、编制依据 1、《城镇燃气设计规范》GB50028-2006 2、《城镇燃气输配工程施工及验收规范》CJJ33—2005 3、《沈阳市燃气工程技术管理规定》 4、《燃气输配工程施工验收规程》SYJB3-95 5、现场实际情况 三、施工流程 施工程序:前期准备→管线吹扫→强度试验→严密性试验→完善试验记录。 (一) 前期准备 1. 施工准备 1) 管线及管线附件安装完毕。 2) 所有的设备,资料齐全,质量证明书符合要求。 3) 用作吹扫气源的设备已完成准备工作。 4) 吹扫试压的进气和排气系统已安装完毕。 5) 吹扫试压用临时放散阀安装就位完毕。 2. 其他准备 1) 施工前,应向施工人员做 好 技术交 底 ,使 所有人员明确 任 务 及施工注 意 事 项 。 辽 宁 建 工 集 团 有 限 公 司 燃 气 管 道 吹 扫 、 强 度 、 气 密 性 试 压 方 案 第 3 页 共 8 页 2) 沿 线 进 行 检 查 确 保 所 有 焊 口 应 全 部 组 焊 补 口 完 毕 , 不 存 在 漏 焊 、 漏 补 。 3) 试 压 段 的 管 沟 应 全 部 回 填 完 毕 , 不 存 在 露 管 现 象 。 4) 沿 线 的 工 农 关 系 已 协 调 , 放 空 点 应 安 排 妥 当 。 (二 ) 管 线 吹 扫 1. 吹 扫 要 求 1) 吹 扫 范 围 内 的 管 道 已 按 设 计 图 纸 全 部 完 成 ; 2) 施 工 前 , 应 将 用 于 ...
