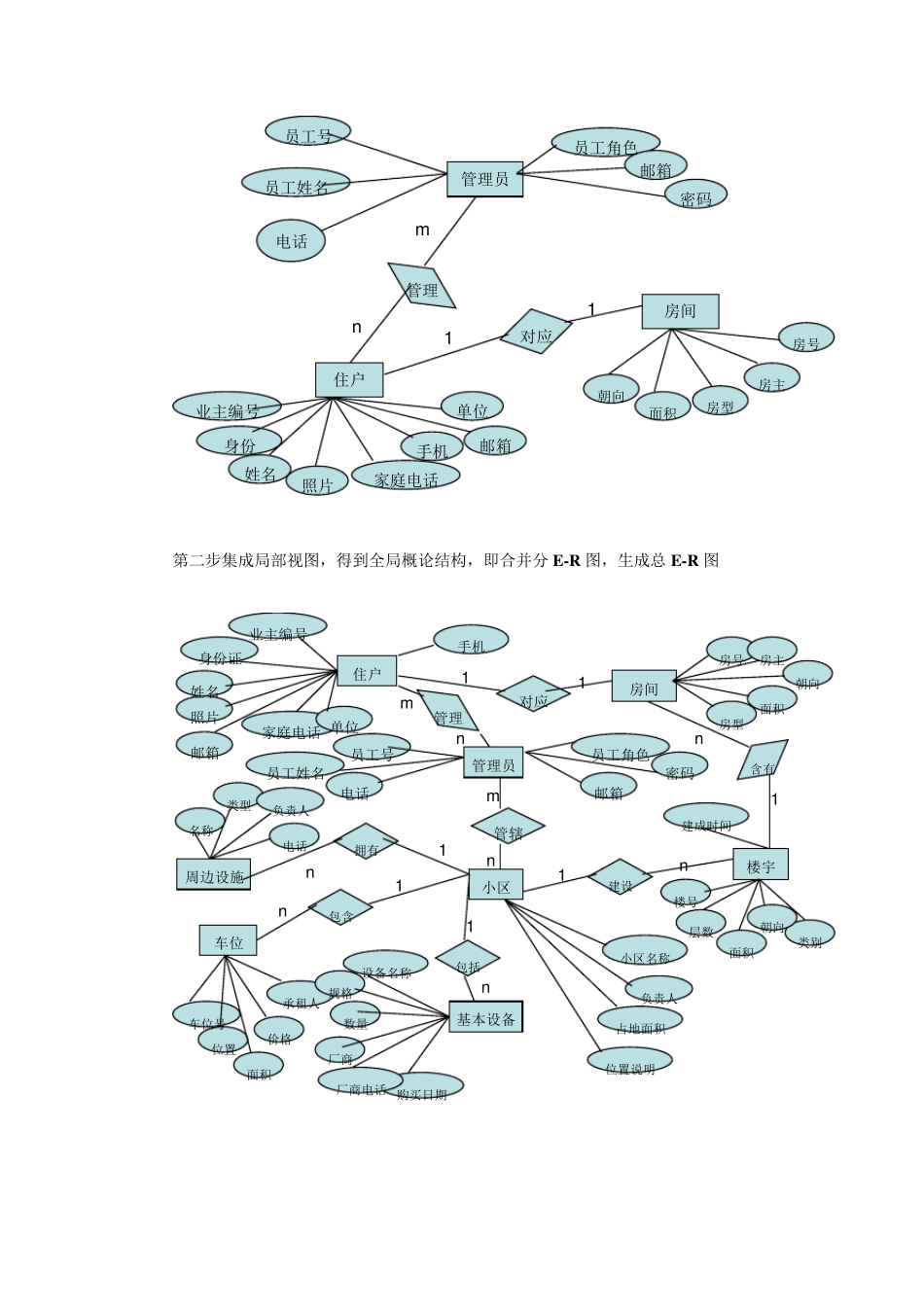

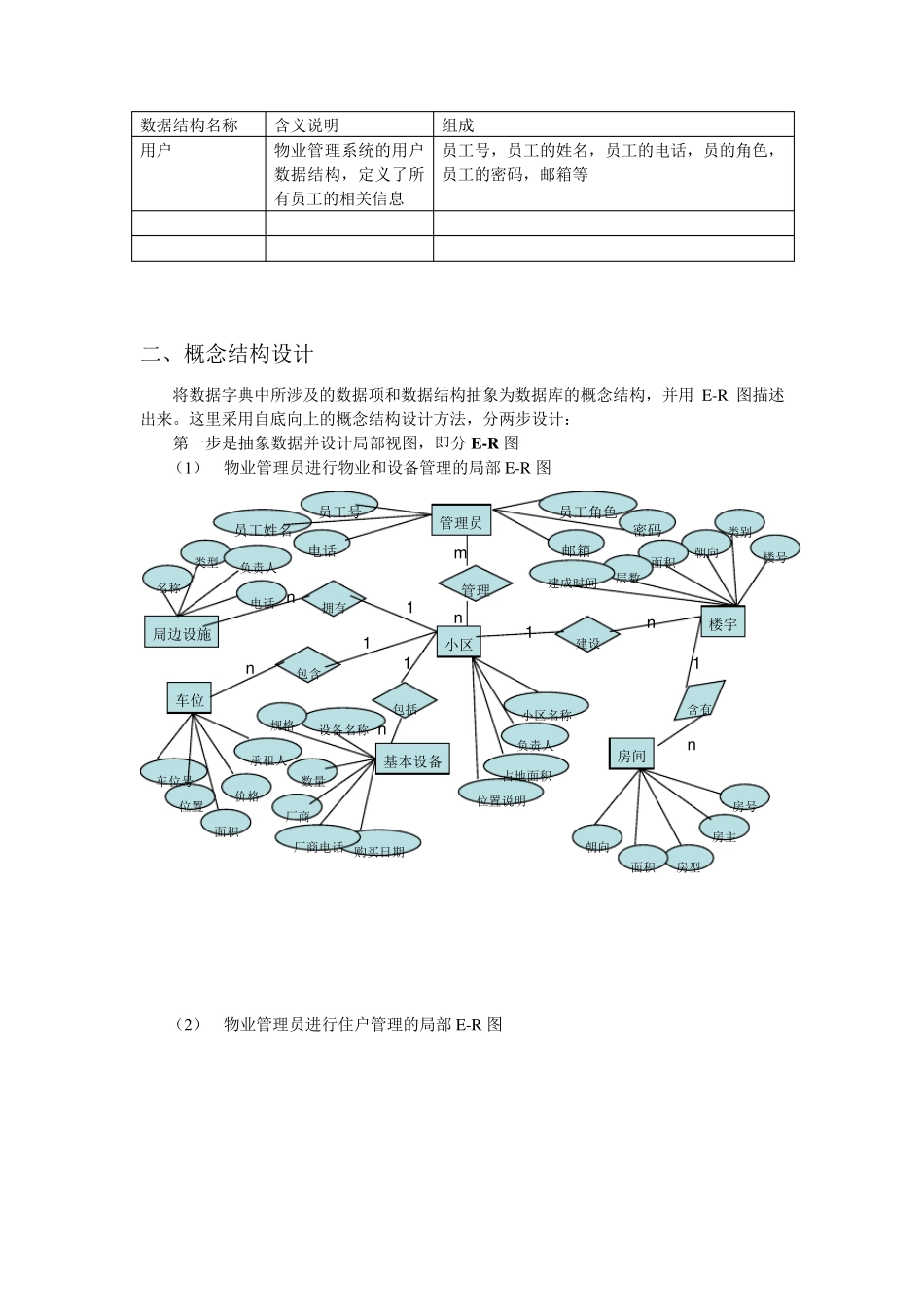

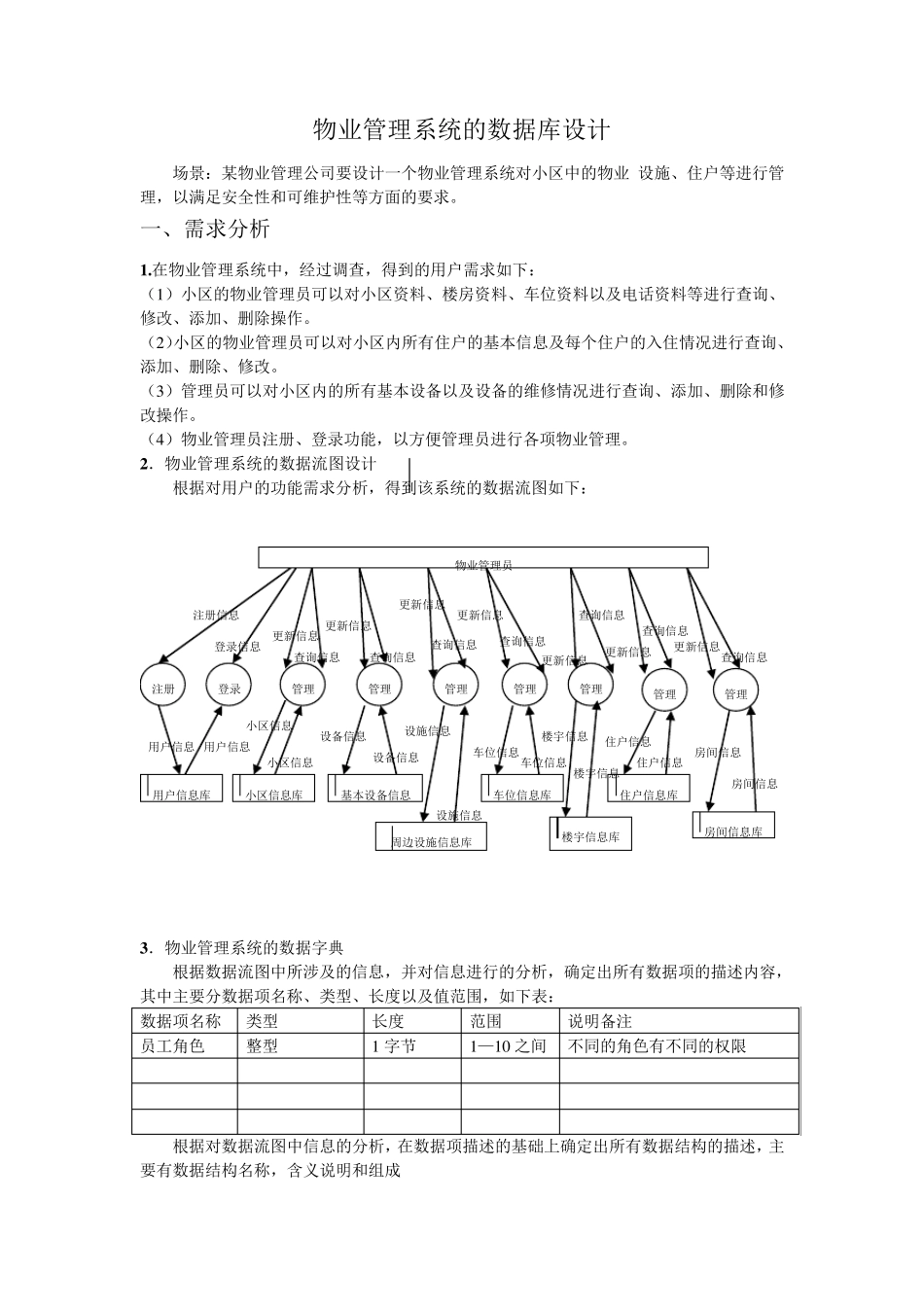

物业管理系统的数据库设计 场景：某物业管理公司要设计一个物业管理系统对小区中的物业 设施、住户等进行管理，以满足安全性和可维护性等方面的要求。 一、需求分析 1 .在物业管理系统中，经过调查，得到的用户需求如下： （1 ）小区的物业管理员可以对小区资料、楼房资料、车位资料以及电话资料等进行查询、修改、添加、删除操作。 （2 ）小区的物业管理员可以对小区内所有住户的基本信息及每个住户的入住情况进行查询、添加、删除、修改。 （3 ）管理员可以对小区内的所有基本设备以及设备的维修情况进行查询、添加、删除和修改操作。 （4 ）物业管理员注册、登录功能，以方便管理员进行各项物业管理。 2 ．物业管理系统的数据流图设计 根据对用户的功能需求分析，得到该系统的数据流图如下： 3 ．物业管理系统的数据字典 根据数据流图中所涉及的信息，并对信息进行的分析，确定出所有数据项的描述内容，其中主要分数据项名称、类型、长度以及值范围，如下表： 数据项名称 类型 长度 范围 说明备注 员工角色 整型 1 字节 1 —1 0 之间 不同的角色有不同的权限 根据对数据流图中信息的分析，在数据项描述的基础上确定出所有数据结构的描述，主要有数据结构名称，含义说明和组成 物业管理员 注册 登录 用户信息库 管理 管理 管理 管理 管理 管理 管理 小区信息库 基本设备信息周边设施信息库 车位信息库 楼宇信息库 住户信息库 房间信息库 注册信息 用户信息 用户信息 登录信息 更新信息 小区信息 查询信息 小区信息 设备信息 更新信息 更新信息 更新信息 设施信息 设备信息 查询信息 查询信息 设施信息 车位信息 车位信息 查询信息 更新信息 查询信息 楼宇信息 楼宇信息 住户信息 住户信息 房间信息 房间信息 更新信息 查询信息 更新信息 查询信息 数据结构名称 含义说明 组成 用户 物业管理系统的用户数据结构，定义了所有员工的相关信息 员工号，员工的姓名，员工的电话，员的角色，员工的密码，邮箱等 二、概念结构设计 将数据字典中所涉及的数据项和数据结构抽象为数据库的概念结构，并用E-R 图描述出来。这里采用自底向上的概念结构设计方法，分两步设计： 第一步是抽象数据并设计局部视图，即分 E-R 图 （1） 物业管理员进行物业和设备管理的局部 E-R 图 （2） 物业管理员进行住户管理的局部 E-R 图 管理员 小区 周边设施 基...
