物流系统数据库

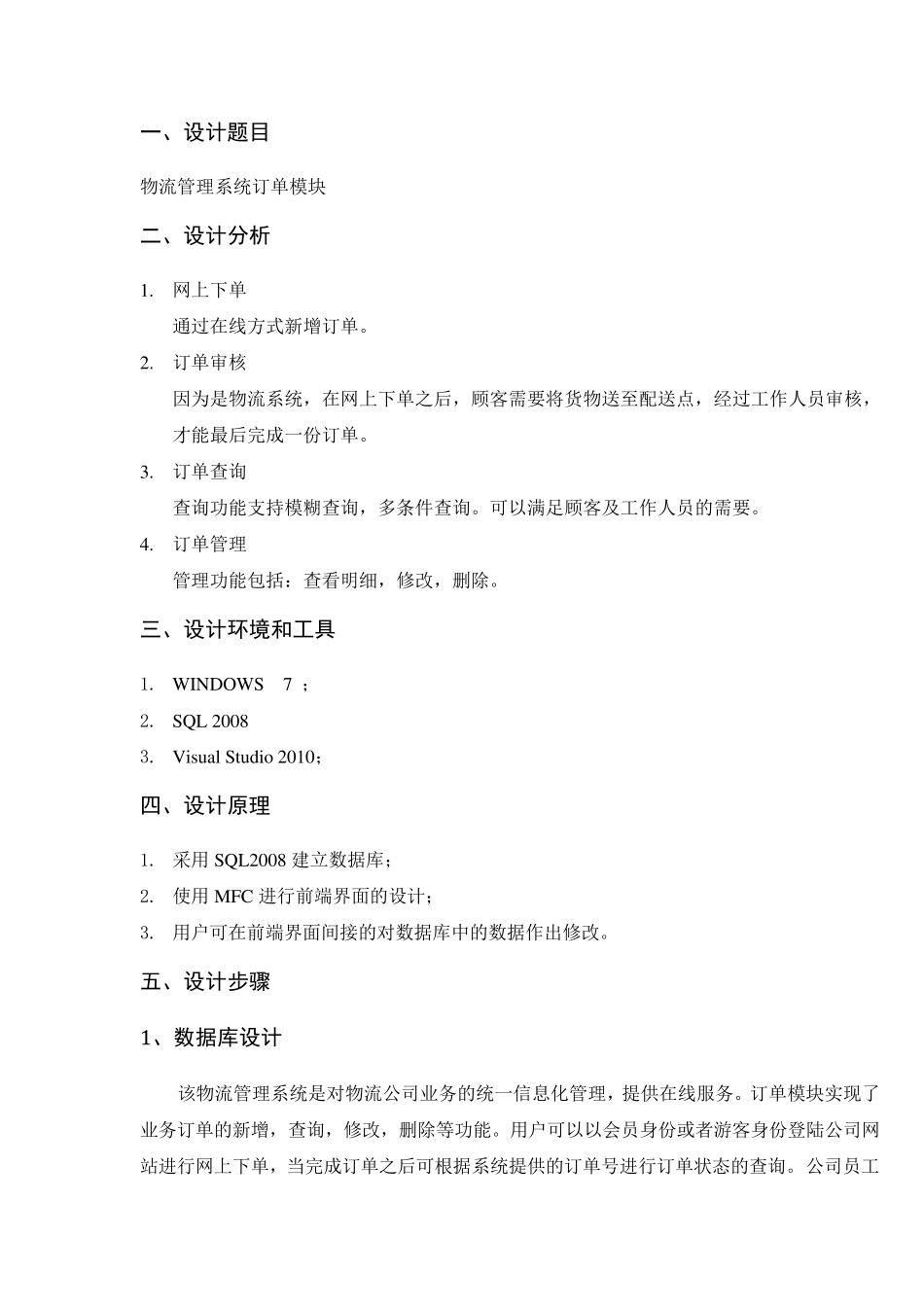

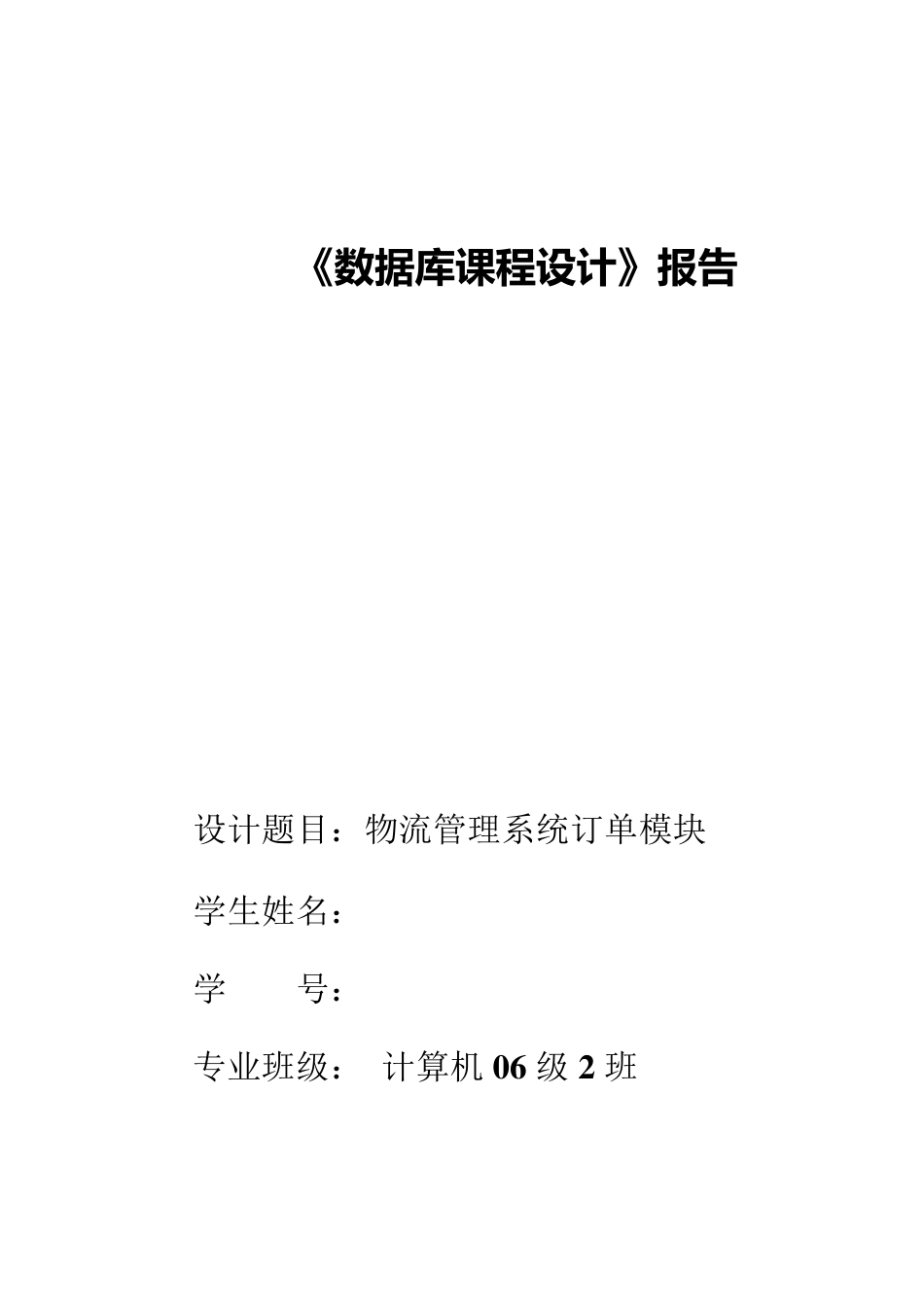

《数据库课程设计》报告 设计题目：物流管理系统订单模块 学生姓名： ** 学 号： ******** 专业班级： 计算机 0 6 级 2 班 一、设计题目 物流管理系统订单模块 二、设计分析 1. 网上下单 通过在线方式新增订单。 2. 订单审核 因为是物流系统，在网上下单之后，顾客需要将货物送至配送点，经过工作人员审核，才能最后完成一份订单。 3. 订单查询 查询功能支持模糊查询，多条件查询。可以满足顾客及工作人员的需要。 4. 订单管理 管理功能包括：查看明细，修改，删除。 三、设计环境和工具 1. WINDOWS 7 ； 2. SQL 2008 3. Visu al Stu dio 2010； 四、设计原理 1. 采用 SQL2008 建立数据库； 2. 使用 MFC 进行前端界面的设计； 3. 用户可在前端界面间接的对数据库中的数据作出修改。 五、设计步骤 1 、数据库设计 该物流管理系统是对物流公司业务的统一信息化管理，提供在线服务。订单模块实现了业务订单的新增，查询，修改，删除等功能。用户可以以会员身份或者游客身份登陆公司网站进行网上下单，当完成订单之后可根据系统提供的订单号进行订单状态的查询。公司员工 需要对订单审核确认，进行删改查等管理操作。本系统模块包含的实体有：订单基本表，订单信息表，订单状态表，货物表，交接单，配送点。 各实体 ER 图如下图 3-1 到图 3-6 所示。 图 3－1 订单基本表实体 E-R 图 订单信息表 订单类别 支付状态 下 单日期 保 价 金额 总 计 费用 交 接 单编号 订单编号 货 物 资费 发 货 日期 备注 订单基本表 收获配送点 寄 件 人 单位 寄 件 人 姓名 寄件人联系电话 寄件人详细地址 发货配送点 订单编寄 件 人 姓名 寄 件 人 单位 寄件人联系电话 寄件人详细地址 图3－2 订单信息表实体E-R 图 图 3－3 订单状态表实体E-R 图 图3－4 货物表实体E-R 图 交接单 交接单编号 运力编号 发货配送点 订单数量 最迟到达时间 配送重量 货物表 货物名称 货物数量 货物重量 货物编号 订单编号 订单状态表 状态 更新时间 操 作 点 编号称 操 作 员 编号 订单编号 图3－5 交接单实体E-R 图 图3－6 配送点实体E-R 图 2 、表的设计 1.订单基本表 订单基本表 中文名称 字段名 数据类型 是否为空 默认值 备注 订单编号 Order_No NUMBER 系统生成 PK 发货地 Send_Site VARCHAR2(30)...
