牵引变电技术问答

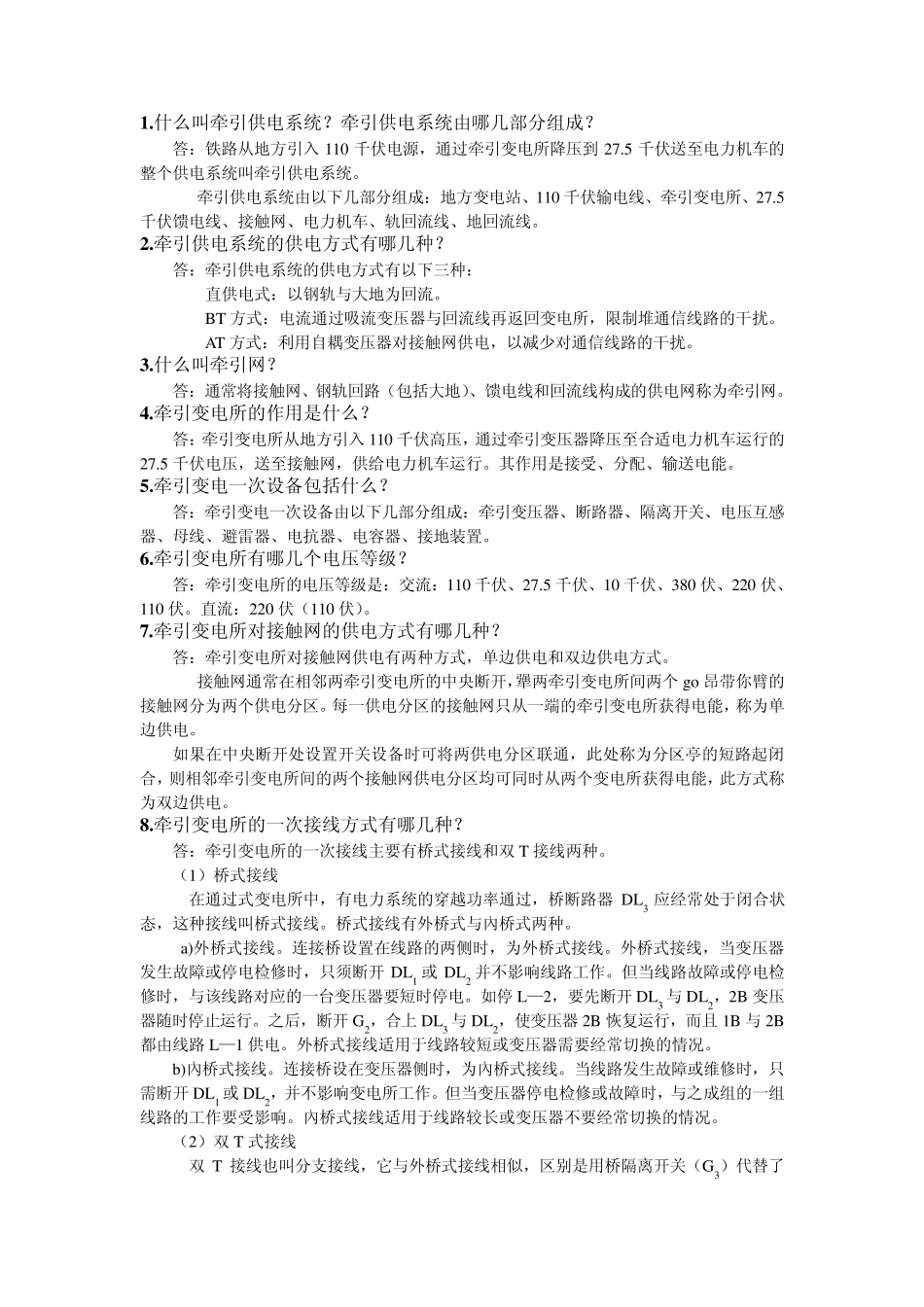

1 .什么叫牵引供电系统？牵引供电系统由哪几部分组成？ 答：铁路从地方引入 110 千伏电源，通过牵引变电所降压到 27.5 千伏送至电力机车的整个供电系统叫牵引供电系统。 牵引供电系统由以下几部分组成：地方变电站、110 千伏输电线、牵引变电所、27.5千伏馈电线、接触网、电力机车、轨回流线、地回流线。 2 .牵引供电系统的供电方式有哪几种？ 答：牵引供电系统的供电方式有以下三种： 直供电式：以钢轨与大地为回流。 BT 方式：电流通过吸流变压器与回流线再返回变电所，限制堆通信线路的干扰。 AT 方式：利用自耦变压器对接触网供电，以减少对通信线路的干扰。 3 .什么叫牵引网？ 答：通常将接触网、钢轨回路（包括大地）、馈电线和回流线构成的供电网称为牵引网。 4 .牵引变电所的作用是什么？ 答：牵引变电所从地方引入 110 千伏高压，通过牵引变压器降压至合适电力机车运行的27.5 千伏电压，送至接触网，供给电力机车运行。其作用是接受、分配、输送电能。 5 .牵引变电一次设备包括什么？ 答：牵引变电一次设备由以下几部分组成：牵引变压器、断路器、隔离开关、电压互感器、母线、避雷器、电抗器、电容器、接地装置。 6 .牵引变电所有哪几个电压等级？ 答：牵引变电所的电压等级是：交流：110 千伏、27.5 千伏、10 千伏、380 伏、220 伏、110 伏。直流：220 伏（110 伏）。 7 .牵引变电所对接触网的供电方式有哪几种？ 答：牵引变电所对接触网供电有两种方式，单边供电和双边供电方式。 接触网通常在相邻两牵引变电所的中央断开，犟两牵引变电所间两个 go 昂带你臂的接触网分为两个供电分区。每一供电分区的接触网只从一端的牵引变电所获得电能，称为单边供电。 如果在中央断开处设置开关设备时可将两供电分区联通，此处称为分区亭的短路起闭合，则相邻牵引变电所间的两个接触网供电分区均可同时从两个变电所获得电能，此方式称为双边供电。 8 .牵引变电所的一次接线方式有哪几种？ 答：牵引变电所的一次接线主要有桥式接线和双T 接线两种。 （1）桥式接线 在通过式变电所中，有电力系统的穿越功率通过，桥断路器 DL3 应经常处于闭合状态，这种接线叫桥式接线。桥式接线有外桥式与內桥式两种。 a)外桥式接线。连接桥设置在线路的两侧时，为外桥式接线。外桥式接线，当变压器发生故障或停电检修时，只须断开 DL1 或DL2 并不影响线路工作。但当线路故障或停电检修时，与该线路对应...
