DA280培训教程VIP专享VIP免费

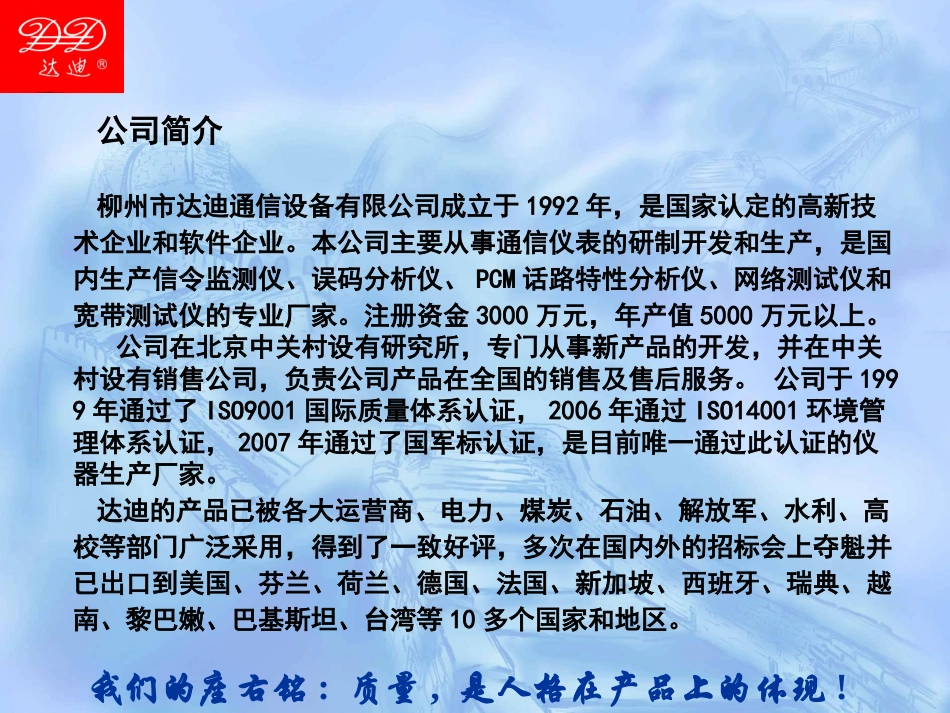

我们的座右铭:质量,是人格在产品上的体现!柳州市达迪通信设备有限公柳州市达迪通信设备有限公司司通信维护仪表的提供商通信维护仪表的提供商总部:广西柳州市高新区桂中大道17号达迪科技园商务中心:北京海淀区五道口华清嘉园7号楼1601室研发中心:北京海淀区五道口华清嘉园7号楼1601室总部:广西柳州市高新区桂中大道17号达迪科技园商务中心:北京海淀区五道口华清嘉园7号楼1601室研发中心:北京海淀区五道口华清嘉园7号楼1601室我们的座右铭:质量,是人格在产品上的体现!公司简介柳州市达迪通信设备有限公司成立于1992年，是国家认定的高新技术企业和软件企业。本公司主要从事通信仪表的研制开发和生产，是国内生产信令监测仪、误码分析仪、PCM话路特性分析仪、网络测试仪和宽带测试仪的专业厂家。注册资金3000万元，年产值5000万元以上。公司在北京中关村设有研究所，专门从事新产品的开发，并在中关村设有销售公司，负责公司产品在全国的销售及售后服务。公司于1999年通过了ISO9001国际质量体系认证，2006年通过ISO14001环境管理体系认证，2007年通过了国军标认证，是目前唯一通过此认证的仪器生产厂家。达迪的产品已被各大运营商、电力、煤炭、石油、解放军、水利、高校等部门广泛采用，得到了一致好评，多次在国内外的招标会上夺魁并已出口到美国、芬兰、荷兰、德国、法国、新加坡、西班牙、瑞典、越南、黎巴嫩、巴基斯坦、台湾等10多个国家和地区。我们的座右铭:质量,是人格在产品上的体现!我们的座右铭:质量,是人格在产品上的体现!我们的座右铭:质量,是人格在产品上的体现!总部照片我们的座右铭:质量,是人格在产品上的体现!达迪产品分类•传输系列产品•PCM话路产品•信令系列产品•接入网系列产品•网络测试产品•数字电路切换保护设备•其他产品我们的座右铭:质量,是人格在产品上的体现!接入网系列产品DA280ADSL2+测试仪我们的座右铭:质量,是人格在产品上的体现!内容•一、ADSL技术基础•二、DA280操作、功能及参数指标•三、故障分析与定位我们的座右铭:质量,是人格在产品上的体现!一、ADSL技术基础•ADSL简介•ADSL接入网络架构•两种接入方式•影响ADSL传输的主要因素我们的座右铭:质量,是人格在产品上的体现!ADSL简介ADSL(非对称式数字用户线路)是一种利用现有的传统电话线路，以很高的带宽传输数字信息的技术。优点：1.具有很高的传输速率2.可以使用原先PSTN的双绞线3.同时提供传统电话服务(POTS)4.安装简便我们的座右铭:质量,是人格在产品上的体现!ADSL的频段分配-（FDM频分复用）ADSL将0-1.1/2.2MHz频谱分成三个频段：话音--0~4KHz上行--20~138KHz下行--138KHz~1.1MHz(ADSL1/2)138KHz~2.2MHz(ADSL2+)电话下行信道上行信道0~420K138K1.1/2.2M我们的座右铭:质量,是人格在产品上的体现!ADSL调制技术DMT:离散多音频调制原理：把可用带宽分成256个独立的正交子信道，每个子信道带宽为4kHz，根据信道的性能（如信噪比、噪声、衰减等），把输入数据自适应地分配到每一个子信道上。如果某一个子信道无法承载数据，则予以关闭，而对于那些可用子信道，一个子信道可载送1--15比特信息。我们的座右铭:质量,是人格在产品上的体现!ADSL接入网络架构R!公共电话网骨干网ADSLModemADSLModemPOTSPOTS分离器分离器DSLAMDSLAMATMATM交换机交换机VODVOD服务器服务器SDH/SONETHomeHomeSOHOR!ATMATM交换机交换机ADSLModemADSLModemPOTSPOTS分离器分离器我们的座右铭:质量,是人格在产品上的体现!ADSL两种接入方式拨号方式：通过PPPoE拨号获取IP地址。固定制方式：IP地址固定，不需要拨号。我们的座右铭:质量,是人格在产品上的体现!影响ADSL传输的主要因素线路质量：长度、衰减在传输系统中，发射端发出的信号经过一定距离的传输后，其信号强度会减弱。频率越高，其衰减越大。ADSL系统中，信号的衰减跟传输距离、线径以及信号所在频点有密切关系。在ADSL实际应用中，衰减值已经成为必须测试的内容，同时也是衡量线路质量好坏的重要因素。用户端设备与局端设备距离的增加而引起的衰减加大，将直接导致传输速率的下降。在实际测量中，线间环阻无疑是衡量传输距离远近的重要参数。我们的座右铭:质...
