犀牛软件制作鼠标过程(图文详解)

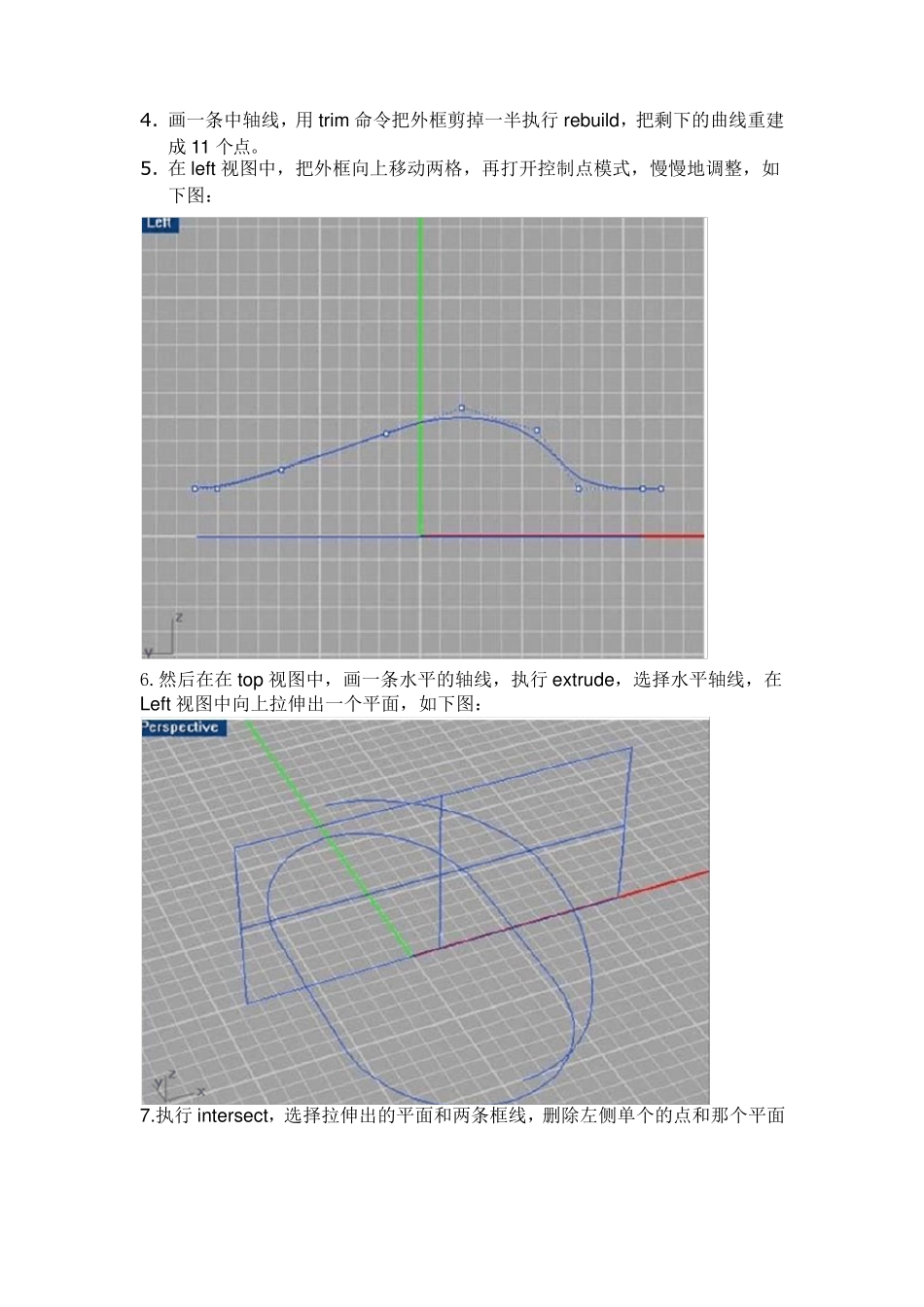

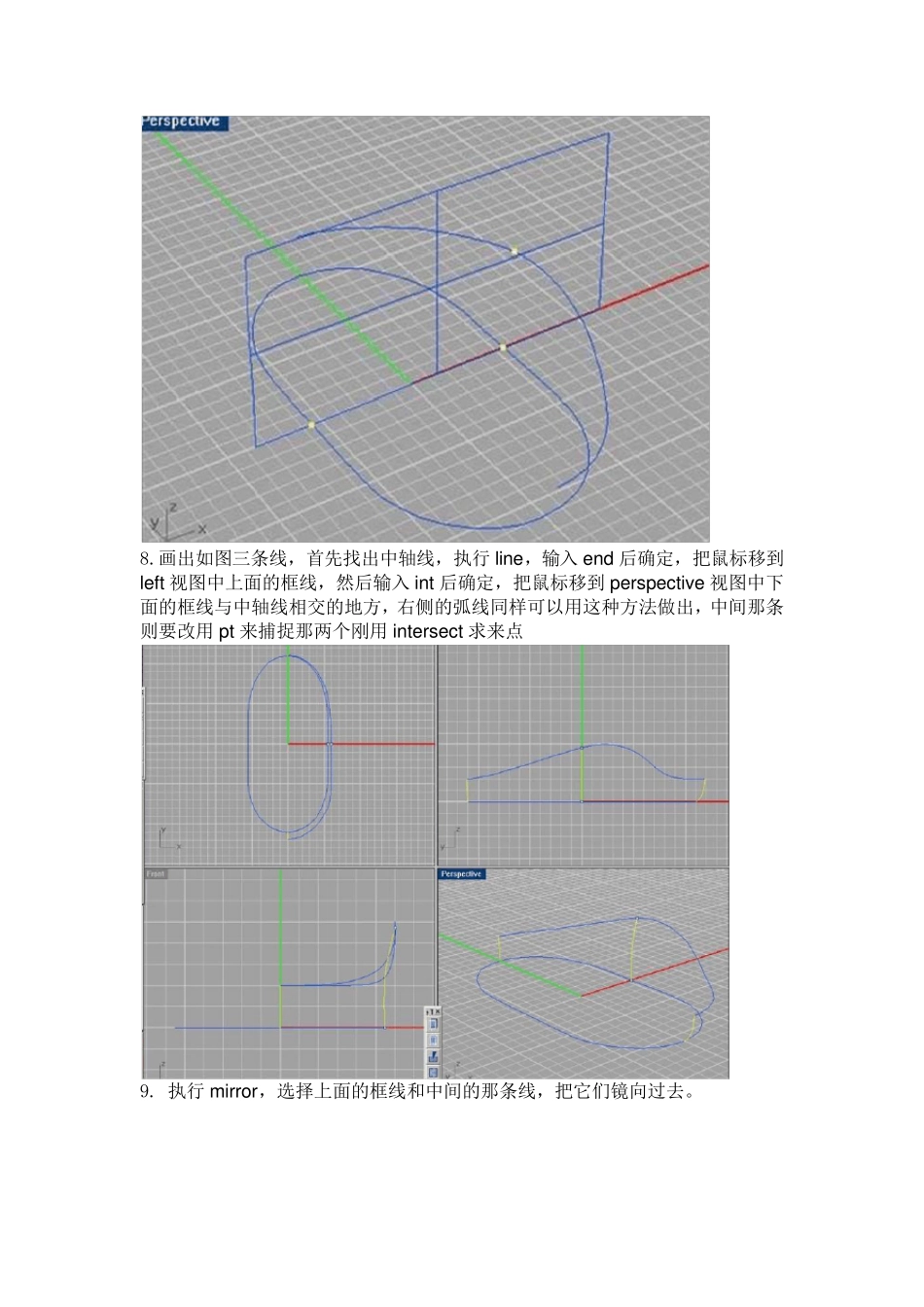

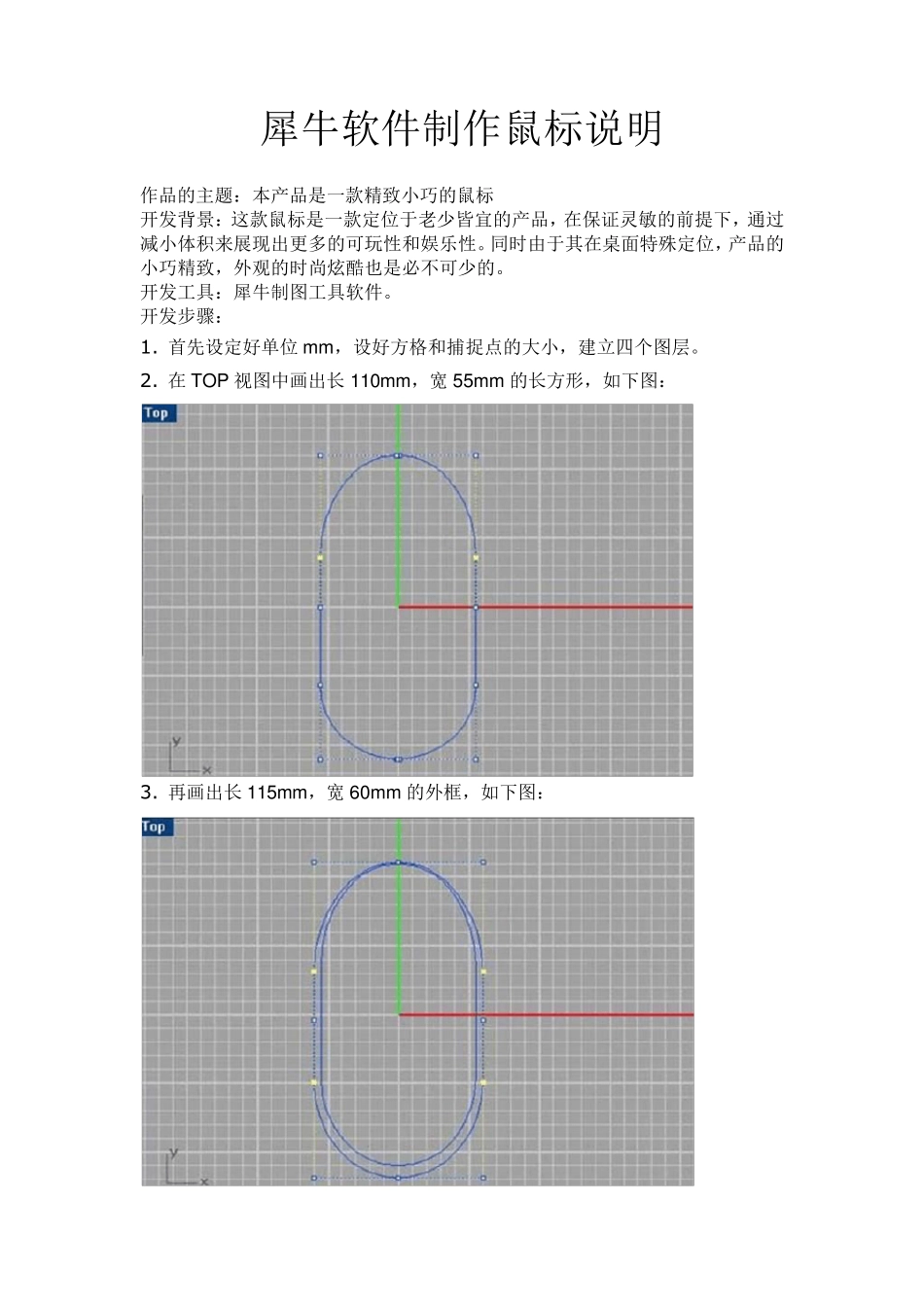

犀牛软件制作鼠标说明 作品的主题：本产品是一款精致小巧的鼠标 开发背景：这款鼠标是一款定位于老少皆宜的产品，在保证灵敏的前提下，通过减小体积来展现出更多的可玩性和娱乐性。同时由于其在桌面特殊定位，产品的小巧精致，外观的时尚炫酷也是必不可少的。 开发工具：犀牛制图工具软件。 开发步骤： 1. 首先设定好单位m m ，设好方格和捕捉点的大小，建立四个图层。 2. 在TOP 视图中画出长 110m m ，宽 55m m 的长方形，如下图： 3. 再画出长 115m m ，宽 60m m 的外框，如下图： 4. 画一条中轴线，用trim 命令把外框剪掉一半执行rebuild，把剩下的曲线重建成11 个点。 5. 在 left 视图中，把外框向上移动两格，再打开控制点模式，慢慢地调整，如下图： 6.然后在在 top 视图中，画一条水平的轴线，执行extrude，选择水平轴线，在Left 视图中向上拉伸出一个平面，如下图： 7.执行intersect，选择拉伸出的平面和两条框线，删除左侧单个的点和那个平面 8.画出如图三条线，首先找出中轴线，执行line，输入end 后确定，把鼠标移到left 视图中上面的框线，然后输入int 后确定，把鼠标移到perspectiv e 视图中下面的框线与中轴线相交的地方，右侧的弧线同样可以用这种方法做出，中间那条则要改用pt 来捕捉那两个刚用intersect 求来点 9. 执行mirror，选择上面的框线和中间的那条线，把它们镜向过去。 10. 执行match，选择上面两条框线，把它们结合起来 11..执行sw eep2，首先依次选择上下两条框线，再按顺时针或逆时针的顺序来选择中间的四条线 12. 用 cap 命令来把生成的曲面加上底盖，把刚才 hide 的框线 unhide 出来，如下图： 13．执行loft，依次选择unhide 的那两条框线 14. 选择所有的曲面，执行join 命令，把它们结合起来 15 执行filletedge，选择底部的边缘线，输入倒角半径3，如下图： 16.. 执行du pedge，选择靠里面的边缘线，把它复制出来 17. 执行split，先选择底部平面即被减的物体，选择后确定，再选择刚复制出来的边缘线。把分离出来的外面部分删除 18. 把剩下的曲面join 起来。执行 show nakededges 19. 执行 joinedge，选择两条裂开的边缘，把它们缝起来 20. 再执行 joinedge，把剩下的两条裂开的边缘缝起来 21. 把下面部分 hide 起来，在 left 视图中画出一条曲线，如图： 22. 照上面的方法，用水平轴线拉伸出一个平面，再用intersect...
