220kV输电线路工程竣工验收方案资料

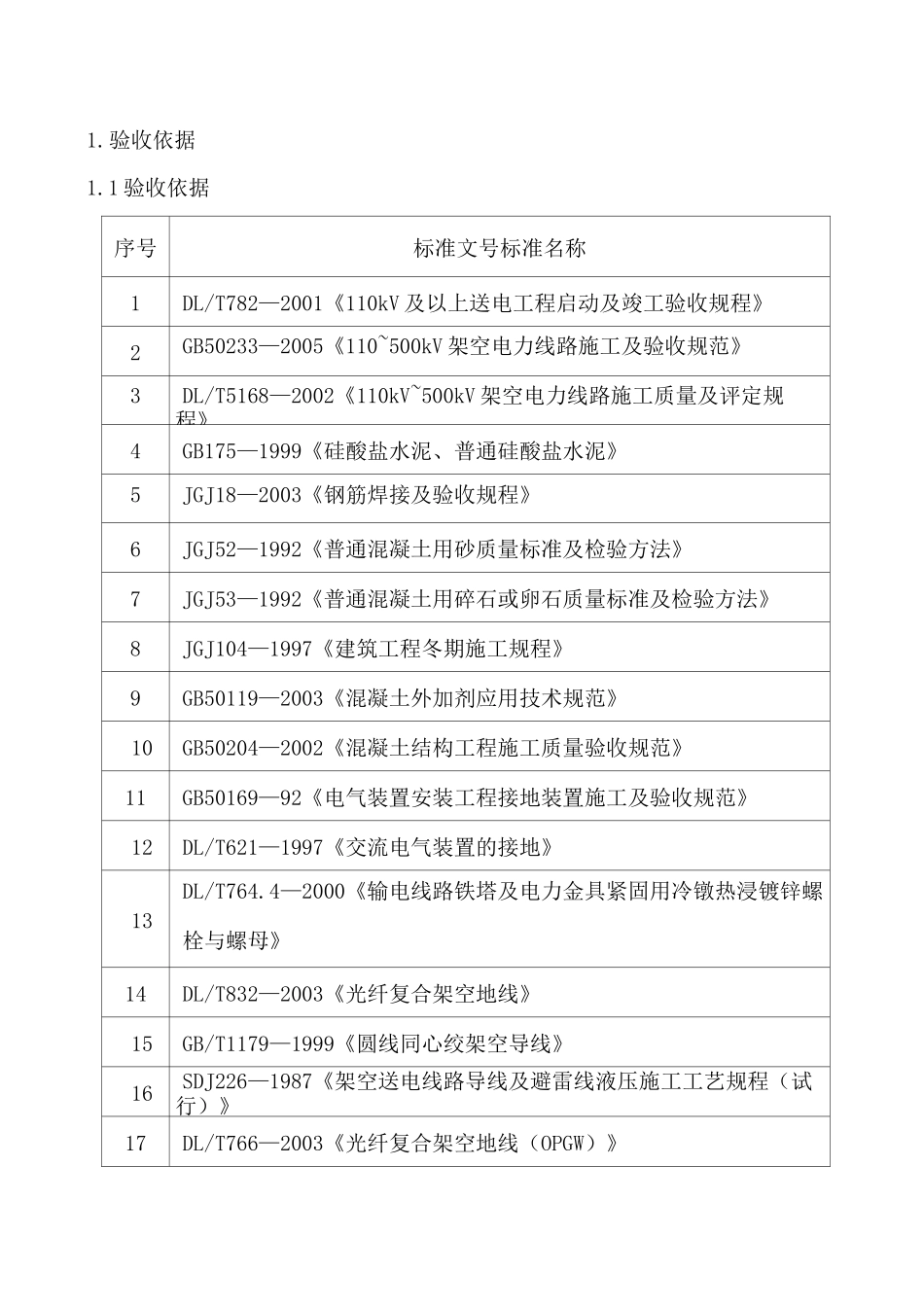

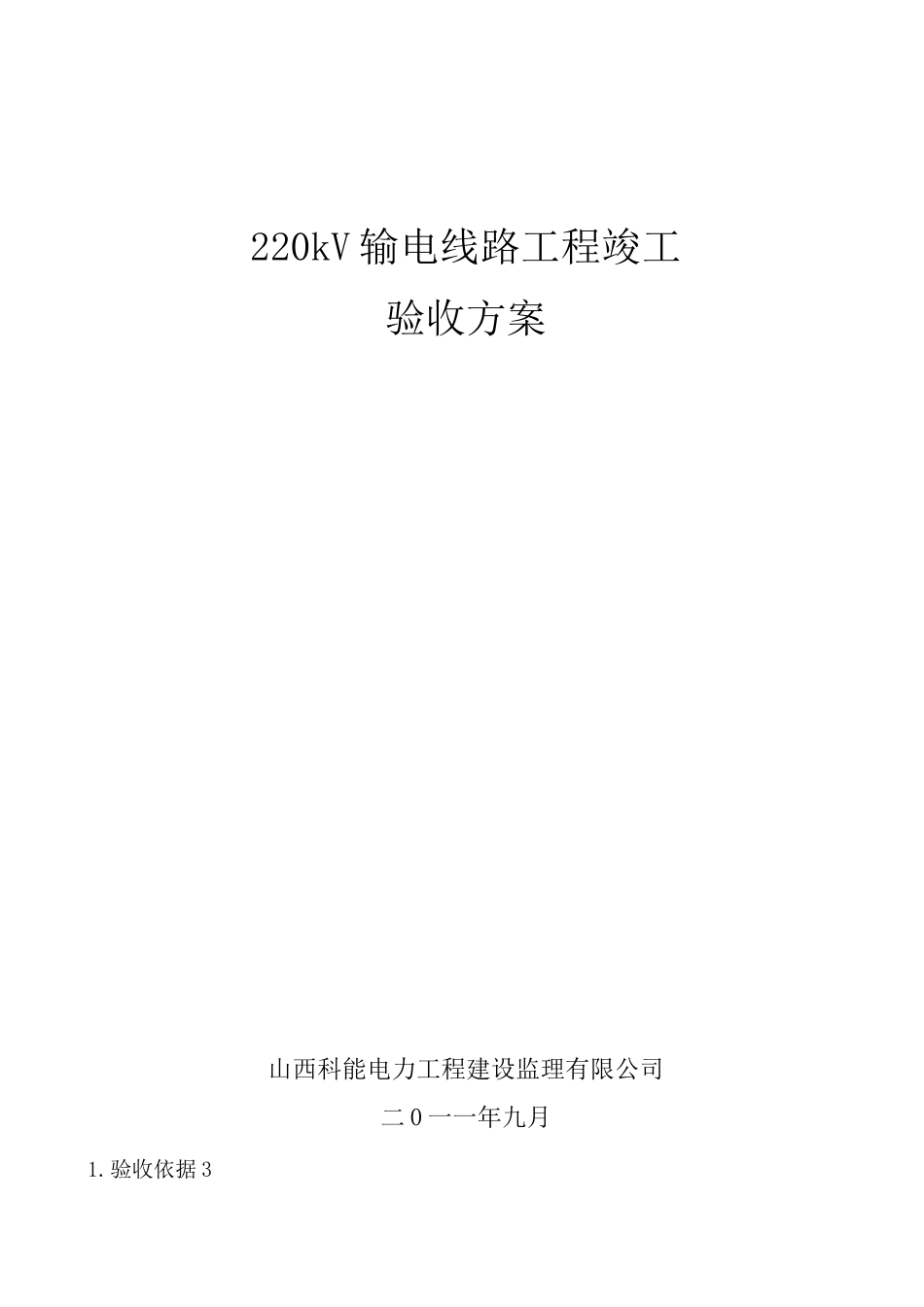

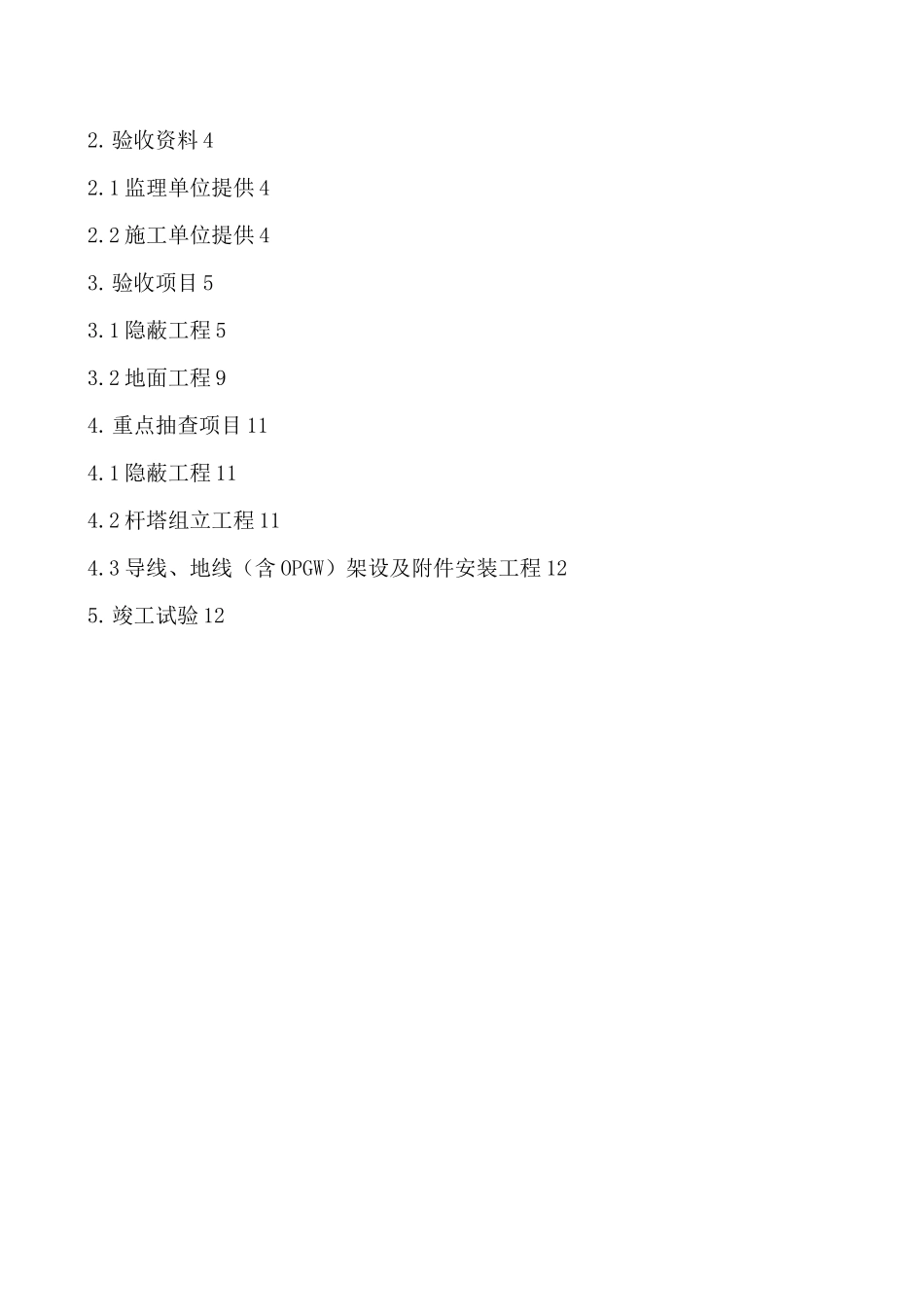

220kV 输电线路工程竣工验收方案山西科能电力工程建设监理有限公司二 0 一一年九月1.验收依据 32.验收资料 42.1 监理单位提供 42.2 施工单位提供 43.验收项目 53.1 隐蔽工程 53.2 地面工程 94.重点抽查项目 114.1 隐蔽工程 114.2 杆塔组立工程 114.3 导线、地线（含 OPGW）架设及附件安装工程 125.竣工试验 121.验收依据1.1 验收依据序号标准文号标准名称1DL/T782—2001《110kV 及以上送电工程启动及竣工验收规程》2GB50233—2005《110~500kV 架空电力线路施工及验收规范》3DL/T5168—2002《110kV~500kV 架空电力线路施工质量及评定规程》4GB175—1999《硅酸盐水泥、普通硅酸盐水泥》5JGJ18—2003《钢筋焊接及验收规程》6JGJ52—1992《普通混凝土用砂质量标准及检验方法》7JGJ53—1992《普通混凝土用碎石或卵石质量标准及检验方法》8JGJ104—1997《建筑工程冬期施工规程》9GB50119—2003《混凝土外加剂应用技术规范》10GB50204—2002《混凝土结构工程施工质量验收规范》11GB50169—92《电气装置安装工程接地装置施工及验收规范》12DL/T621—1997《交流电气装置的接地》13DL/T764.4—2000《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》14DL/T832—2003《光纤复合架空地线》15GB/T1179—1999《圆线同心绞架空导线》16SDJ226—1987《架空送电线路导线及避雷线液压施工工艺规程（试行）》17DL/T766—2003《光纤复合架空地线（OPGW）》18GB2314—1997《电力金具通用技术条件》19GB1000.2—1998《咼压线路针式瓷绝缘子》20GB772《咼压绝缘子瓷件技术条件》21GB2315—2000《电力金具标称破坏载荷系列及连接型式尺寸》22JB5892—1991《咼压线路用有机复合绝缘子技术条件》23JB/T9678—1999《盘形悬式玻璃绝缘子玻璃件外观质量》24JB9680—1999《咼压架空线路绝缘地线用盘形悬式瓷绝缘子》25《国家电网公司十八项电网重大反事故措施（试行）》26《电力光纤通信工程验收规范》（征求意见稿）2.验收资料2.1 监理单位提供序号资料名称1监理规划2监理实施细则3会议纪要4施工单位报审资料5监理工作联系单、通知单6分部工程中间验收资料7隐蔽工程验收记录2.2 施工单位提供序号资料名称1施工技术组织措施和工程质量管理体系及实施细则2竣工图（草图）一套3有关施工中的合冋、协议及来往函件4通道赔偿记录和协议书5原材料清单、出厂质量合格证明和试验报告6代用材料清单、设计及有关部门同意有关证明7施工原记录及工程中验收...
