-950m内水仓巷道修复机施工安全技术措施

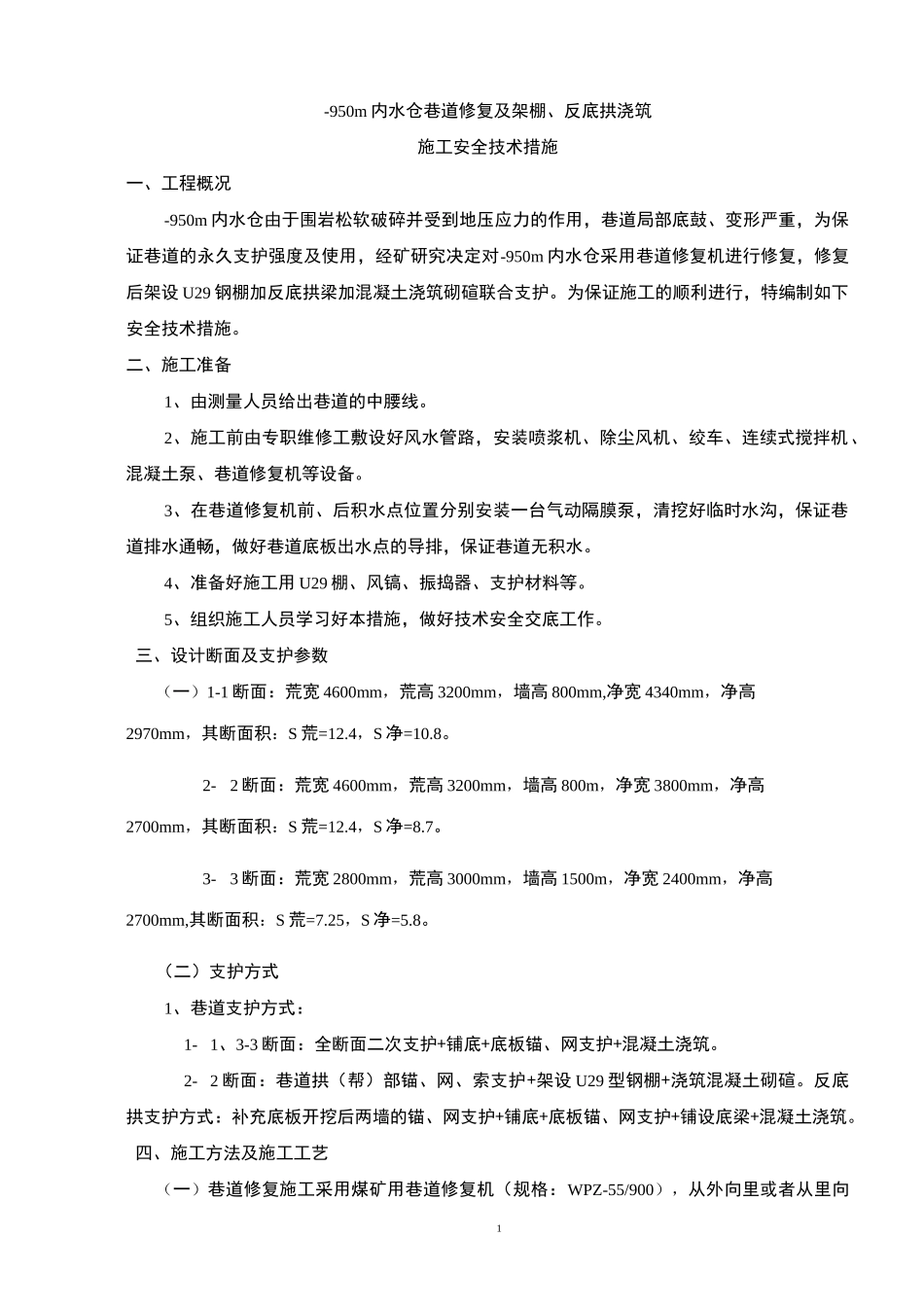

1-950m 内水仓巷道修复及架棚、反底拱浇筑施工安全技术措施一、工程概况-950m 内水仓由于围岩松软破碎并受到地压应力的作用，巷道局部底鼓、变形严重，为保证巷道的永久支护强度及使用，经矿研究决定对-950m 内水仓采用巷道修复机进行修复，修复后架设 U29 钢棚加反底拱梁加混凝土浇筑砌碹联合支护。为保证施工的顺利进行，特编制如下安全技术措施。二、施工准备1、由测量人员给出巷道的中腰线。2、施工前由专职维修工敷设好风水管路，安装喷浆机、除尘风机、绞车、连续式搅拌机、混凝土泵、巷道修复机等设备。3、在巷道修复机前、后积水点位置分别安装一台气动隔膜泵，清挖好临时水沟，保证巷道排水通畅，做好巷道底板出水点的导排，保证巷道无积水。4、准备好施工用 U29 棚、风镐、振捣器、支护材料等。5、组织施工人员学习好本措施，做好技术安全交底工作。三、设计断面及支护参数（一）1-1 断面：荒宽 4600mm，荒高 3200mm，墙高 800mm,净宽 4340mm，净高2970mm，其断面积：S 荒=12.4，S 净=10.8。2-2 断面：荒宽 4600mm，荒高 3200mm，墙高 800m，净宽 3800mm，净高2700mm，其断面积：S 荒=12.4，S 净=8.7。3-3 断面：荒宽 2800mm，荒高 3000mm，墙高 1500m，净宽 2400mm，净高2700mm,其断面积：S 荒=7.25，S 净=5.8。（二）支护方式1、巷道支护方式：1- 1、3-3 断面：全断面二次支护+铺底+底板锚、网支护+混凝土浇筑。2- 2 断面：巷道拱（帮）部锚、网、索支护+架设 U29 型钢棚+浇筑混凝土砌碹。反底拱支护方式：补充底板开挖后两墙的锚、网支护+铺底+底板锚、网支护+铺设底梁+混凝土浇筑。四、施工方法及施工工艺（一）巷道修复施工采用煤矿用巷道修复机（规格：WPZ-55/900），从外向里或者从里向2外，由上向下的方式，对巷道两帮及拱部开裂、变形严重处进行处理，恢复原支护。巷道变形量小于 100mm 且原支护完好时，在不影响架棚的情况下可不修复。在扩顶、帮距离超过两排锚杆间排距时及时进行锚网支护。（二）水仓入口至现场 3#点前 18m 处，按 1-1 断面进行修复，具体要求如下：1、施工顺序：按中腰线检验巷道及底板尺寸是否合格 f 不符合设计部位利用巷道修复机处理 f 对处理部位按设计进行锚网索喷支护 f 底板利用巷道修复机卧底施工 f 两底角墙进行锚网支护 f 底板铺底 f 底板锚网支护 f 底板浇注 C30 混凝土2、施工方法：巷道变形量小于 100mm 且原支护完好区域不再进行...
