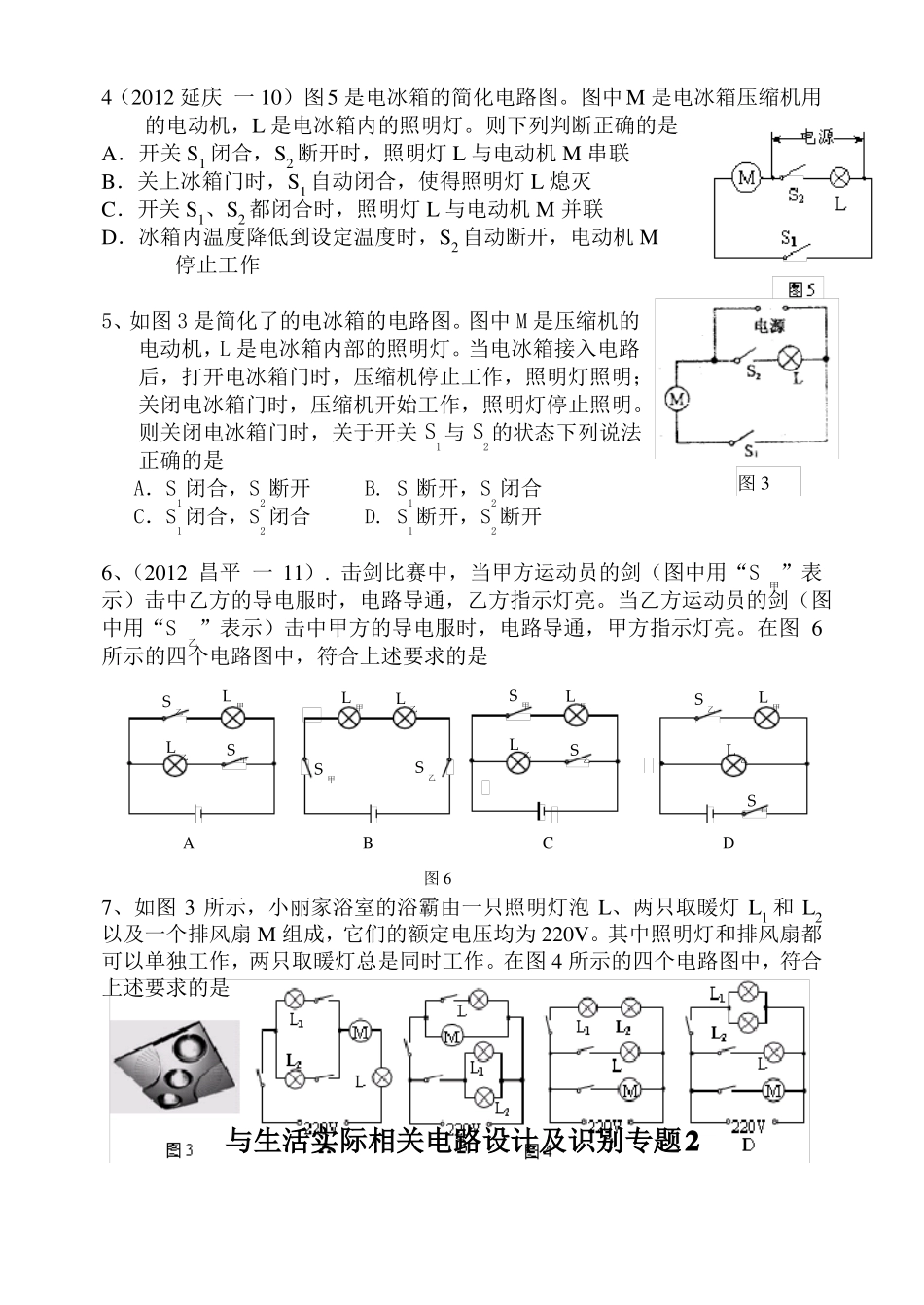

与生活实际相关电路设计及识别专题 1（一）各管各的只闭合开关 S1 时，L1_______，L2_________只闭合开关 S2 时，L1_______，L2_________要想灯泡 LI、L2 同时发光，我们需要______________设计练习：1、某工厂传达室同时监管前后两个大门的安全问题，但只有一个人看守。为了工作方便，传达室职工设计了一个简单电路，传达室内接有一电铃、一盏红灯，当前门进人踏上脚踏板时引起开关S1 闭合，则传达室内电铃响；当后门进人踏上脚踏板时引起开关 S2 闭合，则传达室内红灯发光。请你画出该电路图。2、（20XX 年中考 10）某种电脑键盘清洁器有两个开关，开关S1 只控制照明用的小灯泡 L，开关 S2 只控制吸尘用的电动机 M。在图 5 所示的四个电路图中，符合上述要求的是S2S2MMMMS1S2S1LLLS2S1LS1AB图 5CD3、家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中电动压缩机 M 受温控开关 S1 控制，照明灯泡 L 受门控开关 S2 控制，要求它们既能单独工作又能同时工作，下图是几个同学画的家用电冰箱的电路图，其中正确的是电源S1MLS1LLMMS2MS1L电源S1电源S2电源S2S2ADCB4（2012 延庆 一 10）图5 是电冰箱的简化电路图。图中M 是电冰箱压缩机用的电动机，L 是电冰箱内的照明灯。则下列判断正确的是A．开关 S1 闭合，S2 断开时，照明灯 L 与电动机 M 串联B．关上冰箱门时，S1 自动闭合，使得照明灯 L 熄灭C．开关 S1、S2 都闭合时，照明灯 L 与电动机 M 并联D．冰箱内温度降低到设定温度时，S2 自动断开，电动机 M停止工作5、如图 3 是简化了的电冰箱的电路图。图中 M 是压缩机的电动机，L 是电冰箱内部的照明灯。当电冰箱接入电路后，打开电冰箱门时，压缩机停止工作，照明灯照明；关闭电冰箱门时，压缩机开始工作，照明灯停止照明。则关闭电冰箱门时，关于开关 S1与 S2的状态下列说法正确的是图 3 A．S1闭合，S2断开 B. S1断开，S2闭合 C．S1闭合，S2闭合 D. S1断开，S2断开6、（2012 昌平 一 11）. 击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图 6所示的四个电路图中，符合上述要求的是SLLLLLSSLLSSLSSSABCD图 67、如图 3 所示，小丽家浴室的浴霸由一只照明灯泡 L、两只取暖灯 L1 和 L2以及一个排风扇 M 组成，它...
