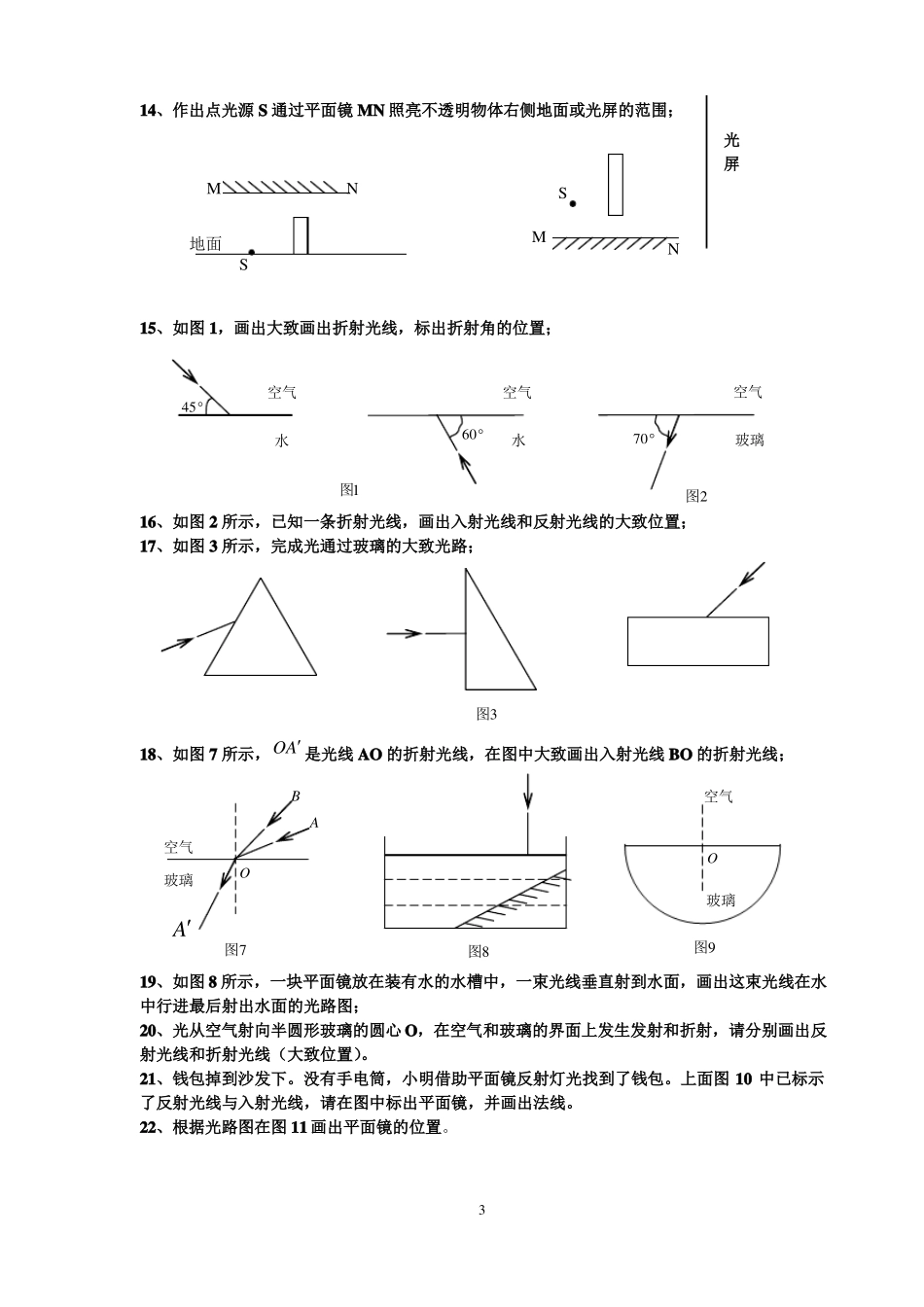

初二物理光学作图专题训练SS1、作出点光源 S 在平面镜中的所成的像 S2、作出光源 AB 在平面镜中所成的像 ABABBA3、根据物体 AB 及其像 AB 作出平面镜的位置4、读出上图所示的时钟在平面镜中的时刻分别是__________5、平面镜前有一个发光点 S，S1 是 S 在镜中成的像，当平面镜转动一个角度后，像的位置为 S2 ，试作出平面镜的位置。S2S16、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；45307、作出下列反射现象中的入射光线，反射光线或平面镜；18、已知一束光与水平方向成 30 ，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；309、已知一束光与水平面夹角为60 ，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；606010、两块平面镜相互成60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角  _________，完成光路。11、作出点光源 S 通过平面镜照亮 A 点的光路；ASSA12、已知点光源 S 及其在平面镜中的像点 S ，入射光线 SA，作出平面镜并把光路补充完整；SAS13、利用平面镜成像规律作出光源 S 及其像点 S ，并把光路补充完整；214、作出点光源 S 通过平面镜 MN 照亮不透明物体右侧地面或光屏的范围；MNSM地面NS光屏15、如图 1，画出大致画出折射光线，标出折射角的位置；空气空气456070水水图1图216、如图 2 所示，已知一条折射光线，画出入射光线和反射光线的大致位置；17、如图 3 所示，完成光通过玻璃的大致光路；图3空气玻璃18、如图 7 所示，OA 是光线 AO 的折射光线，在图中大致画出入射光线 BO 的折射光线；空气BA空气OO玻璃玻璃A图9图7图819、如图 8 所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；20、光从空气射向半圆形玻璃的圆心 O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。21、钱包掉到沙发下。没有手电筒，小明借助平面镜反射灯光找到了钱包。上面图 10 中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。22、根据光路图在图 11 画出平面镜的位置。3灯沙发钱包图 11图 1023 如图 12 画出物体 ABC 在平面镜中所成的像。图 1224、电视机的遥控器是利用红外线传递信息对电视机...
