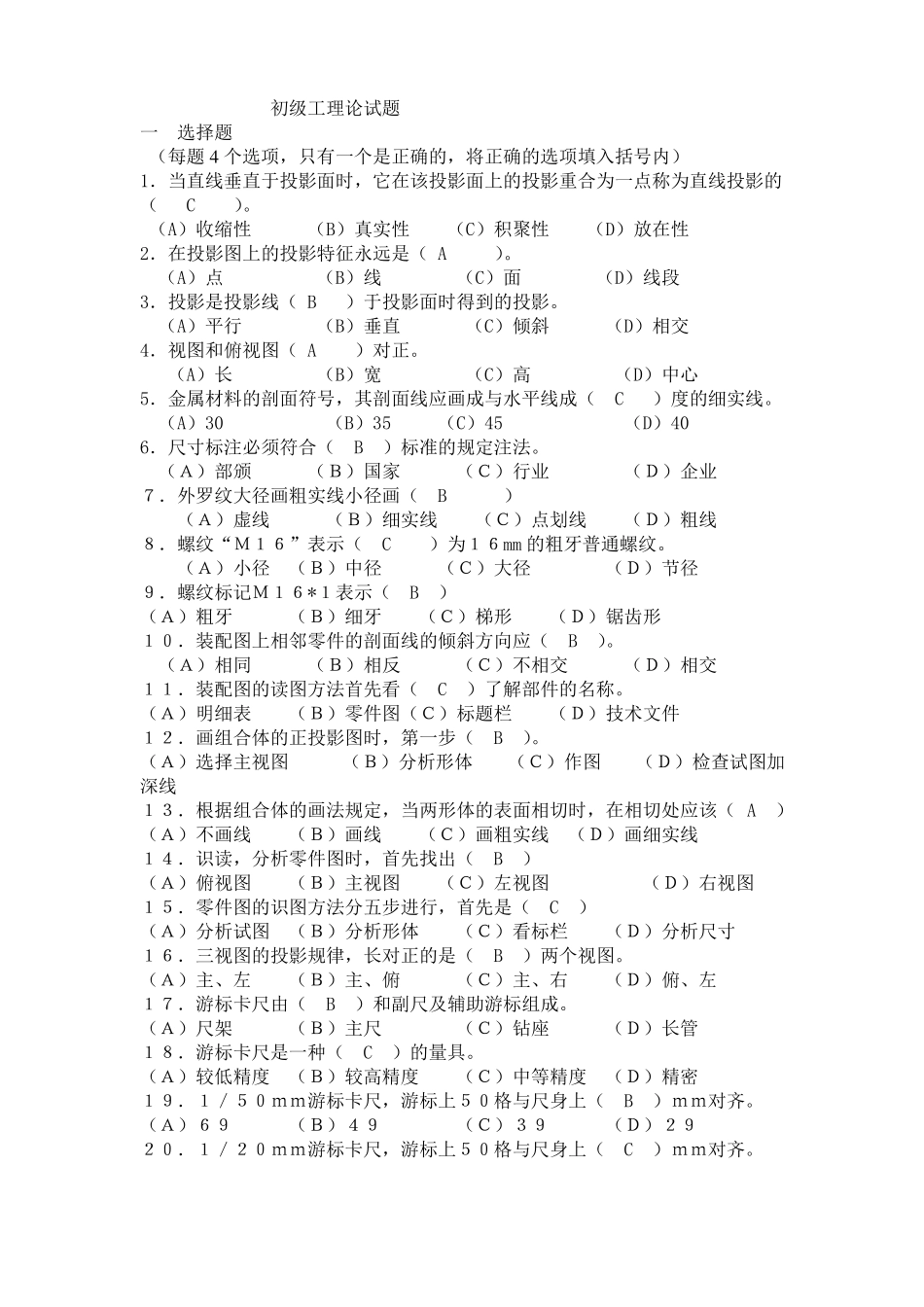

初级工理论试题一选择题（每题 4 个选项，只有一个是正确的，将正确的选项填入括号内）1．当直线垂直于投影面时，它在该投影面上的投影重合为一点称为直线投影的（ C）。（A）收缩性（B）真实性（C）积聚性（D）放在性2．在投影图上的投影特征永远是（ A）。（A）点（B）线（C）面（D）线段3．投影是投影线（ B）于投影面时得到的投影。（A）平行（B）垂直（C）倾斜（D）相交4．视图和俯视图（ A）对正。（A）长（B）宽（C）高（D）中心5．金属材料的剖面符号，其剖面线应画成与水平线成（ C）度的细实线。（A）30（B）35（C）45（D）406．尺寸标注必须符合（B）标准的规定注法。（Ａ）部颁（Ｂ）国家（Ｃ）行业（Ｄ）企业７．外罗纹大径画粗实线小径画（B）（Ａ）虚线（Ｂ）细实线（Ｃ）点划线（Ｄ）粗线８．螺纹“Ｍ１６”表示（C）为１６mm 的粗牙普通螺纹。（Ａ）小径（Ｂ）中径（Ｃ）大径（Ｄ）节径９．螺纹标记Ｍ１６*１表示（ B）（Ａ）粗牙（Ｂ）细牙（Ｃ）梯形（Ｄ）锯齿形１０．装配图上相邻零件的剖面线的倾斜方向应（ B）。（Ａ）相同（Ｂ）相反（Ｃ）不相交（Ｄ）相交１１．装配图的读图方法首先看（ C）了解部件的名称。（Ａ）明细表（Ｂ）零件图（Ｃ）标题栏（Ｄ）技术文件１２．画组合体的正投影图时，第一步（ B）。（Ａ）选择主视图（Ｂ）分析形体（Ｃ）作图（Ｄ）检查试图加深线１３．根据组合体的画法规定，当两形体的表面相切时，在相切处应该（ A）（Ａ）不画线（Ｂ）画线（Ｃ）画粗实线（Ｄ）画细实线１４．识读，分析零件图时，首先找出（ B）（Ａ）俯视图（Ｂ）主视图（Ｃ）左视图（Ｄ）右视图１５．零件图的识图方法分五步进行，首先是（ C）（Ａ）分析试图（Ｂ）分析形体（Ｃ）看标栏（Ｄ）分析尺寸１６．三视图的投影规律，长对正的是（ B）两个视图。（Ａ）主、左（Ｂ）主、俯（Ｃ）主、右（Ｄ）俯、左１７．游标卡尺由（ B）和副尺及辅助游标组成。（Ａ）尺架（Ｂ）主尺（Ｃ）钻座（Ｄ）长管１８．游标卡尺是一种（ C）的量具。（Ａ）较低精度（Ｂ）较高精度（Ｃ）中等精度（Ｄ）精密１９．１／５０ｍｍ游标卡尺，游标上５０格与尺身上（ B）ｍｍ对齐。（Ａ）６９（Ｂ）４９（Ｃ）３９（Ｄ）２９２０．１／２０ｍｍ游标卡尺，游标上５０格与尺身上（ C）ｍｍ对齐。（Ａ）１８（Ｂ）１９（Ｃ）２０（Ｄ）３０２１．当１／５０ｍｍ卡尺上副尺的１０与主尺上５ｃｍ相吻合时，卡尺的读数应为（ B）...
