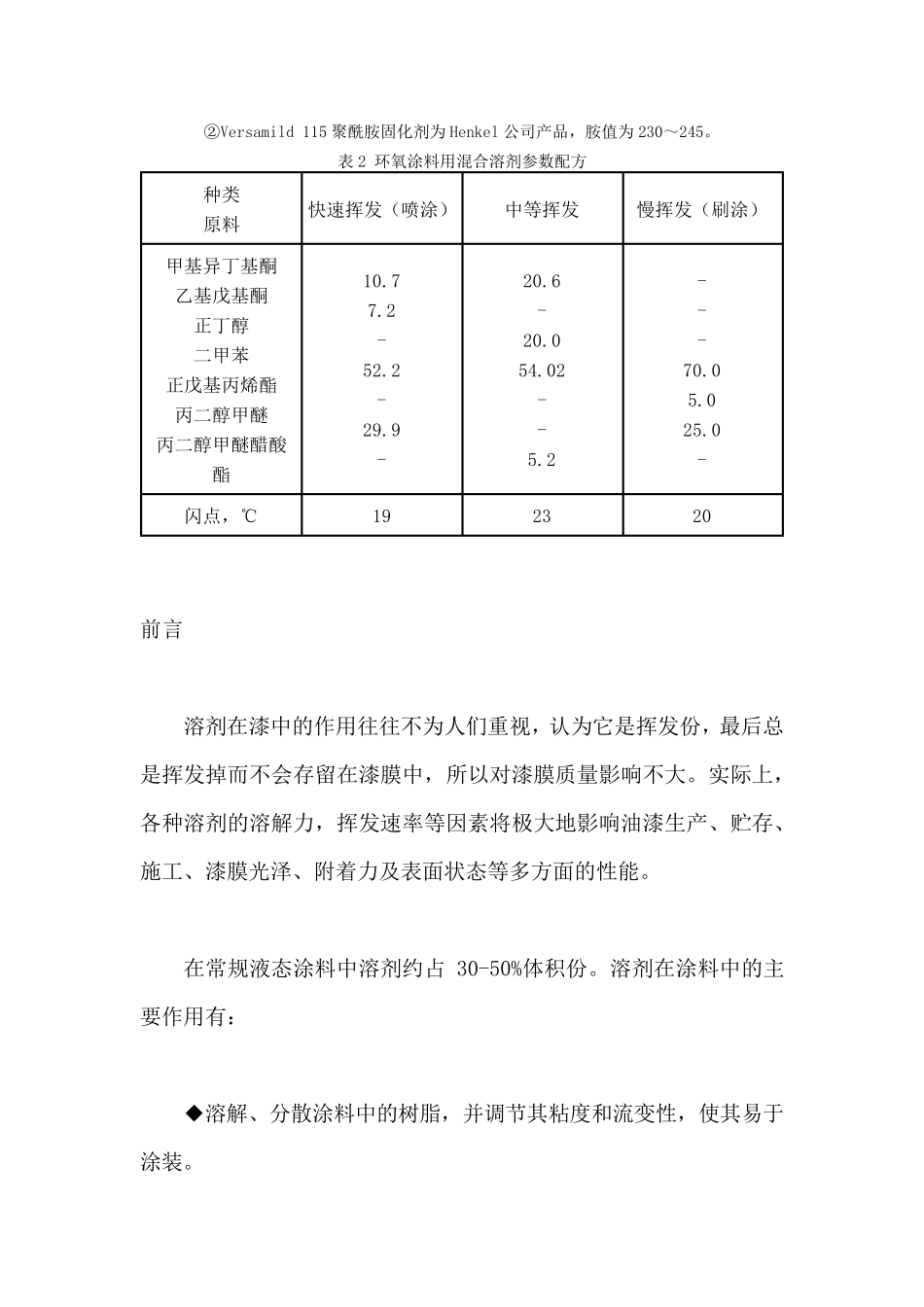

环 氧 富 锌 底 漆 环 氧 , 富 锌 底 漆 环 氧 富 锌 底 漆 是 以 锌 粉 为 填 料 ， 固 体 环 氧 树 脂 为 基 料 ， 以 聚 酰 胺 树 脂 或 胺 加 成 物 为 固 化 剂 ，加 以 适 当 混 合 溶 剂 配 制 而 成 的 高 固 体 分 环 氧 底 漆 ， 其 中 锌 粉 在 涂 料 中 的 含 量 要 超 过 85%， 以形 成 连 续 紧 密 的 涂 层 而 紧 密 地 与 金 属 接 触 。 由 于 在 涂 膜 受 侵 蚀 时 锌 的 电 位 比 钢 铁 的 电 位 低 ，因 此 涂 膜 中 的 锌 为 阳 极 ， 先 受 到 腐 蚀 ， 基 材 钢 铁 为 阴 极 ， 受 到 保 护 。 而 锌 作 为 牺 牲 阳 极 形成 的 氧 化 产 物 又 对 涂 膜 起 到 一 种 封 闭 作 用 ， 更 加 强 了 涂 膜 对 基 体 的 保 护 。 环 氧 富 锌 底 漆 不 但 防 腐 性 能 良 好 ， 而 且 附 着 力 强 ， 并 与 下 道 涂 层 ， 如 环 氧 云 铁 中 间 漆 和 其他 高 性 能 面 漆 有 着 良 好 的 粘 结 性 。 此 外 ， 由 于 涂 膜 中 锌 粉 含 量 极 高 ， 因 此 此 底 漆 在 今 后 的焊 接 工 艺 中 不 会破坏和 脱落， 这使环 氧 富 锌 底 漆 可用 于 一 般钢 板上作 车间 预涂 底 漆 用 ，20μm 的 环 氧 富 锌 底 漆 涂 膜 ， 其 防 锈性 能 可超 过 6 个月。 表1 为 用 聚 酰 胺 树 脂 等固 化 剂 的 环氧 富 锌 底 漆 参考配 方。 表1 环 氧 富 锌 底 漆 参考配 方 序号 组分 1 2 3 A 液体 环 氧 树 脂 （环 氧 当 量 475） 锌 粉 混 合 溶 剂 消泡剂 4.2 85.7 9.2 0.9 5.7 84.4 9.0 0.9 4.6 85.5 9.0 0.9 合 计 100 100 100 B Versamidl15 现场 胺 -环 氧 加 成 物 提 纯 的 胺 -环 氧 加 成 物 二 甲 苯 正 丁 醇 2.3 - - 0.8 0.2 - 1.7 - - - - - 1.8 3.7 1.5 合 计 3.3 1.7 7.0 涂 膜 厚 度 ， μm 锌 粉 与 粘 结 剂 质 量 比 15-25 11.6:1 15-25 11.6:1 15-25 11.7:1 ① 混 合 溶 剂 参考配 方视 要 求 的 挥 发 速 度 和...
