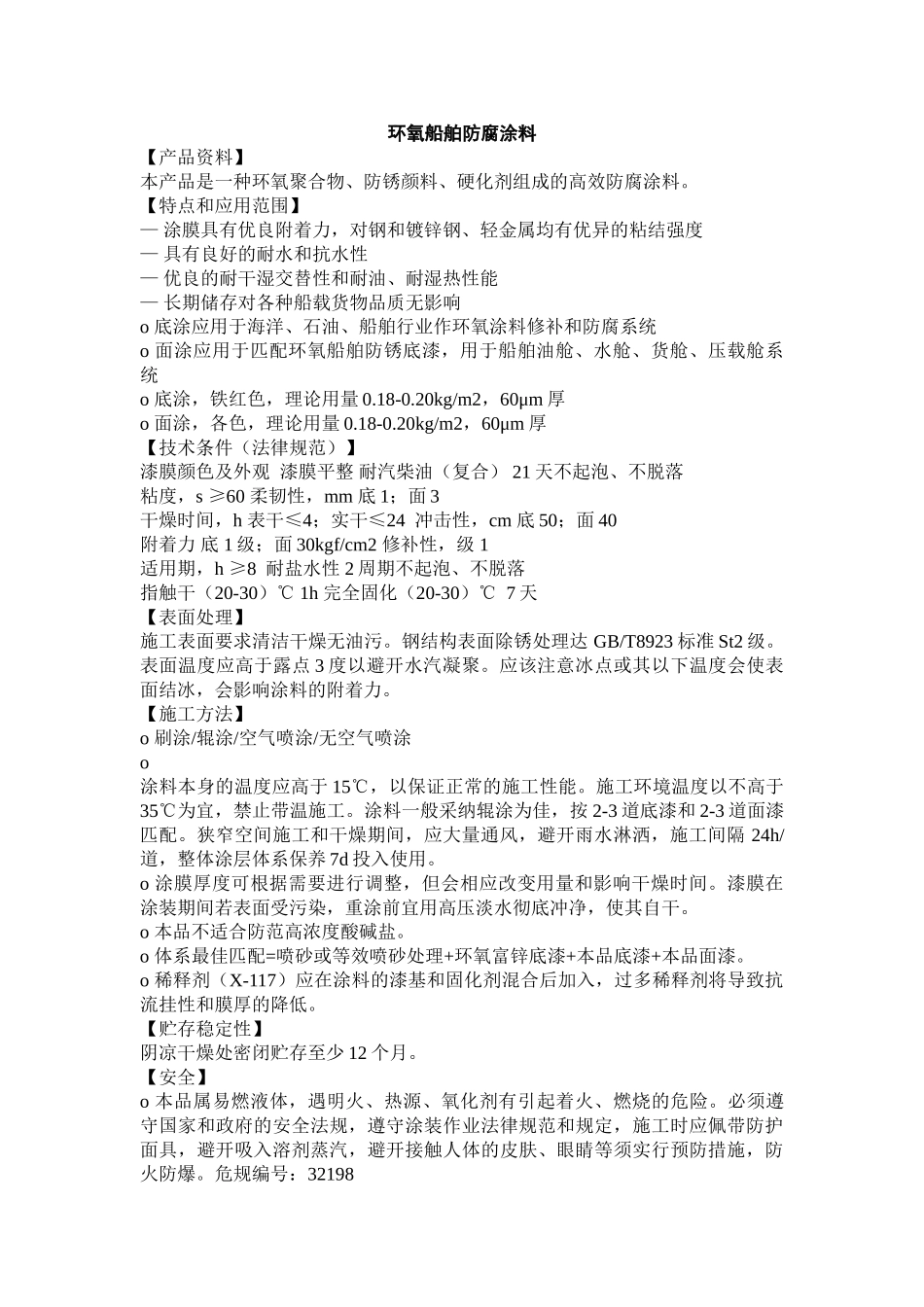

环氧船舶防腐涂料【产品资料】本产品是一种环氧聚合物、防锈颜料、硬化剂组成的高效防腐涂料。【特点和应用范围】— 涂膜具有优良附着力，对钢和镀锌钢、轻金属均有优异的粘结强度— 具有良好的耐水和抗水性— 优良的耐干湿交替性和耐油、耐湿热性能— 长期储存对各种船载货物品质无影响o 底涂应用于海洋、石油、船舶行业作环氧涂料修补和防腐系统o 面涂应用于匹配环氧船舶防锈底漆，用于船舶油舱、水舱、货舱、压载舱系统o 底涂，铁红色，理论用量 0.18-0.20kg/m2，60μm 厚o 面涂，各色，理论用量 0.18-0.20kg/m2，60μm 厚【技术条件（法律规范）】漆膜颜色及外观 漆膜平整 耐汽柴油（复合） 21 天不起泡、不脱落粘度，s ≥60 柔韧性，mm 底 1；面 3 干燥时间，h 表干≤4；实干≤24 冲击性，cm 底 50；面 40附着力 底 1 级；面 30kgf/cm2 修补性，级 1适用期，h ≥8 耐盐水性 2 周期不起泡、不脱落 指触干（20-30）℃ 1h 完全固化（20-30）℃ 7 天【表面处理】施工表面要求清洁干燥无油污。钢结构表面除锈处理达 GB/T8923 标准 St2 级。表面温度应高于露点 3 度以避开水汽凝聚。应该注意冰点或其以下温度会使表面结冰，会影响涂料的附着力。【施工方法】o 刷涂/辊涂/空气喷涂/无空气喷涂o 涂料本身的温度应高于 15℃，以保证正常的施工性能。施工环境温度以不高于35℃为宜，禁止带温施工。涂料一般采纳辊涂为佳，按 2-3 道底漆和 2-3 道面漆匹配。狭窄空间施工和干燥期间，应大量通风，避开雨水淋洒，施工间隔 24h/道，整体涂层体系保养 7d 投入使用。o 涂膜厚度可根据需要进行调整，但会相应改变用量和影响干燥时间。漆膜在涂装期间若表面受污染，重涂前宜用高压淡水彻底冲净，使其自干。o 本品不适合防范高浓度酸碱盐。o 体系最佳匹配=喷砂或等效喷砂处理+环氧富锌底漆+本品底漆+本品面漆。o 稀释剂（X-117）应在涂料的漆基和固化剂混合后加入，过多稀释剂将导致抗流挂性和膜厚的降低。【贮存稳定性】阴凉干燥处密闭贮存至少 12 个月。【安全】 o 本品属易燃液体，遇明火、热源、氧化剂有引起着火、燃烧的危险。必须遵守国家和政府的安全法规，遵守涂装作业法律规范和规定，施工时应佩带防护面具，避开吸入溶剂蒸汽，避开接触人体的皮肤、眼睛等须实行预防措施，防火防爆。危规编号：32198
