现场总线控制技术实验报告

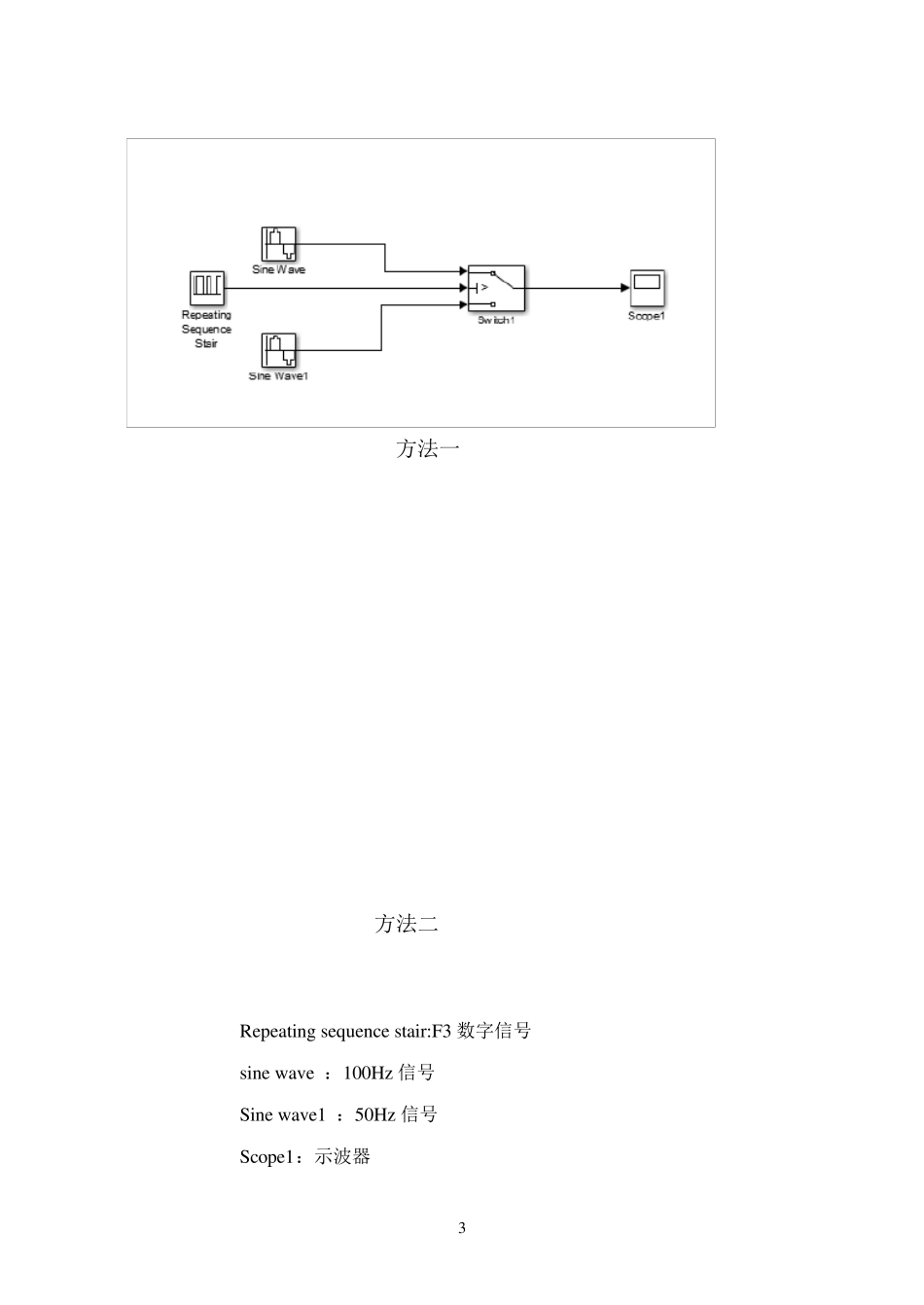

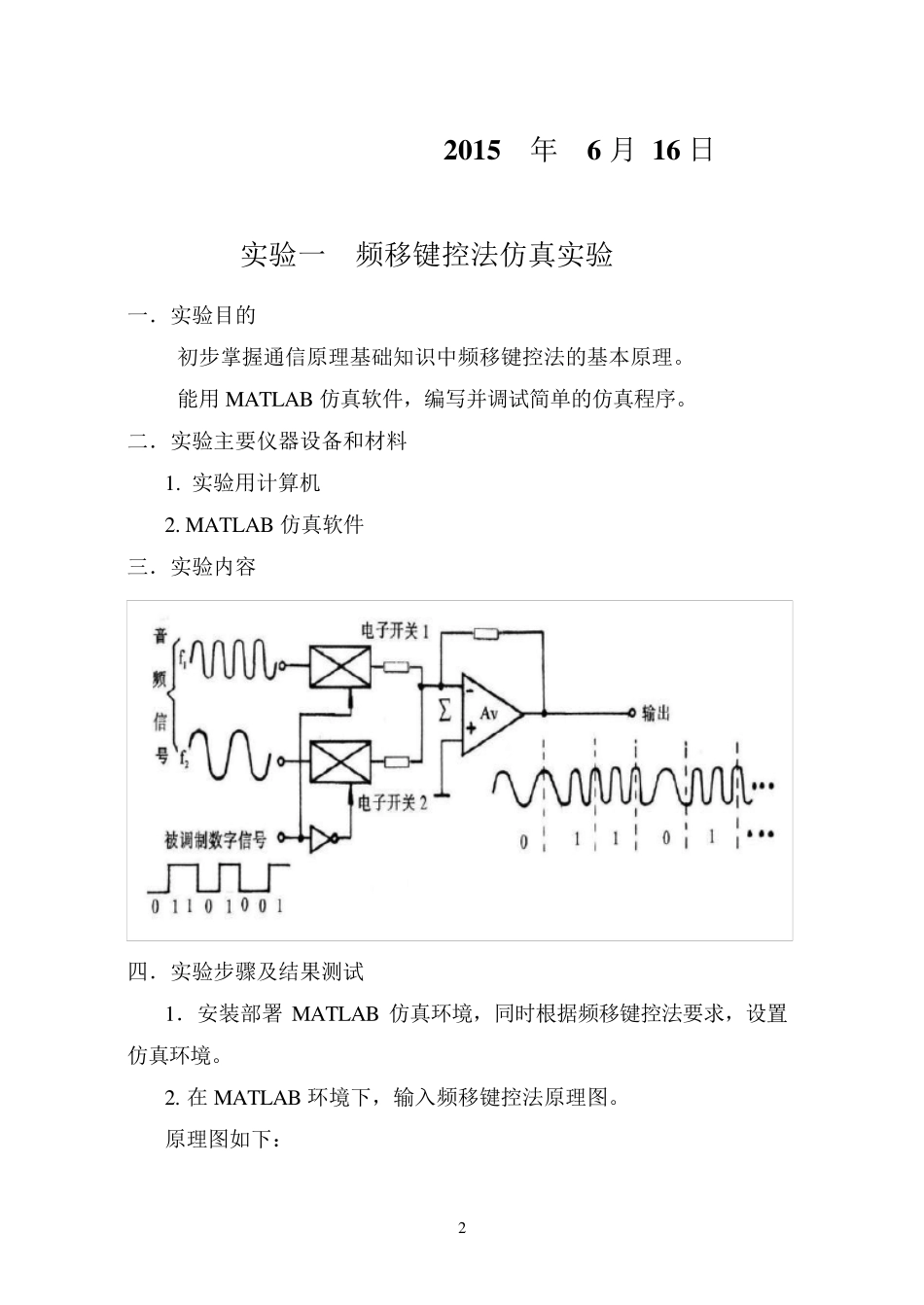

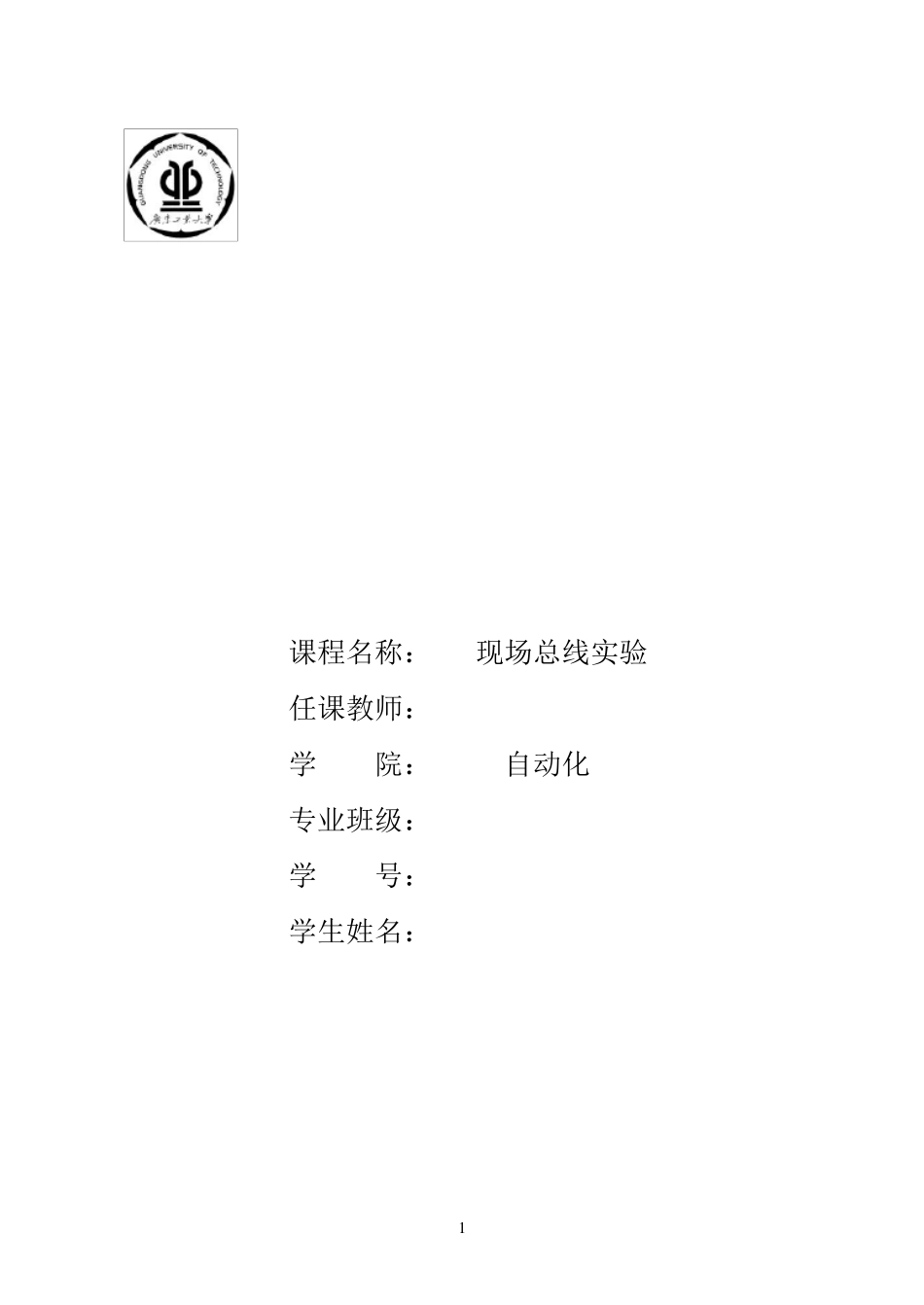

1 课程名称： 现场总线实验 任课教师： *** 学 院： 自动化 专业班级： 学 号： 学生姓名： 2 2 0 1 5 年 6 月 1 6 日 实验一 频移键控法仿真实验 一．实验目的 初步掌握通信原理基础知识中频移键控法的基本原理。 能用 MATLAB 仿真软件，编写并调试简单的仿真程序。 二．实验主要仪器设备和材料 1. 实验用计算机 2. MATLAB 仿真软件 三．实验内容 四．实验步骤及结果测试 1．安装部署 MATLAB 仿真环境，同时根据频移键控法要求，设置仿真环境。 2. 在 MATLAB 环境下，输入频移键控法原理图。 原理图如下： 3 方法一 方法二 Repeating sequence stair:F3 数字信号 sine wave ：100Hz信号 Sine wave1 ：50Hz信号 Scope1：示波器 4 方法一：Switch1:选通开关//方法二：用乘法器product 代替 3. 在MATLAB 中产生F1=50Hz和F2=100Hz的交流信号，以及需要发送的数字信号，数字信号为：F3=01101001 方波波形。 4. 加载输入信号，观察仿真原理图输出信号波形，同时记录并分析。 如下图： 五．思考题 1.数字信号01101001 的频移键控法输出波形表示形式如下： 输出的数字信号为10110101 时，其频移键控波形如下的OUT： 5 1~6 行输出信号分别为：1.数字信号10110101 的输入信号；2. 50Hz频率sine；3.100Hz 频率sine；4. Product 输出；5.product1 输出；6.add 输出 2.如何实现幅移键控法的信号通讯技术？ 通过信号幅值的高低映射到数字信号的1 和0 从而达到载波传输信号，可利用现成的电信网，电话网等设施构成信道。 6 3.实验二 双极性非归零编码仿真实验 一．实验目的 初步掌握通信原理基础知识中的数字编码技术应用。 能用MATLAB 仿真软件，编写并调试简单的仿真程序。 二．实验主要仪器设备和材料 1. 实验用计算机 2. MATLAB 仿真软件 三．实验内容 双极性非归零编码仿真实验原理图如同所示。 图 2 双极性非归零编码仿真原理图 四．实验步骤及结果测试 1．安装部署 MATLAB 仿真环境，同时根据双极性非归零编码要求，设置仿真环境。 2. 在 MATLAB 环境下，设计输入双极性非归零编码原理图。如下： 7 3. Signal bu der：F=1011010010 单极性方波波形； Constant1:值为1 的常数信号； Constant-1:值为-1 的常数信号: 4. 在MATLAB 中产生数字信号为：F=1011010010 单极性方波波形。 5. 在相应的输入端加载输入信号，观察...
