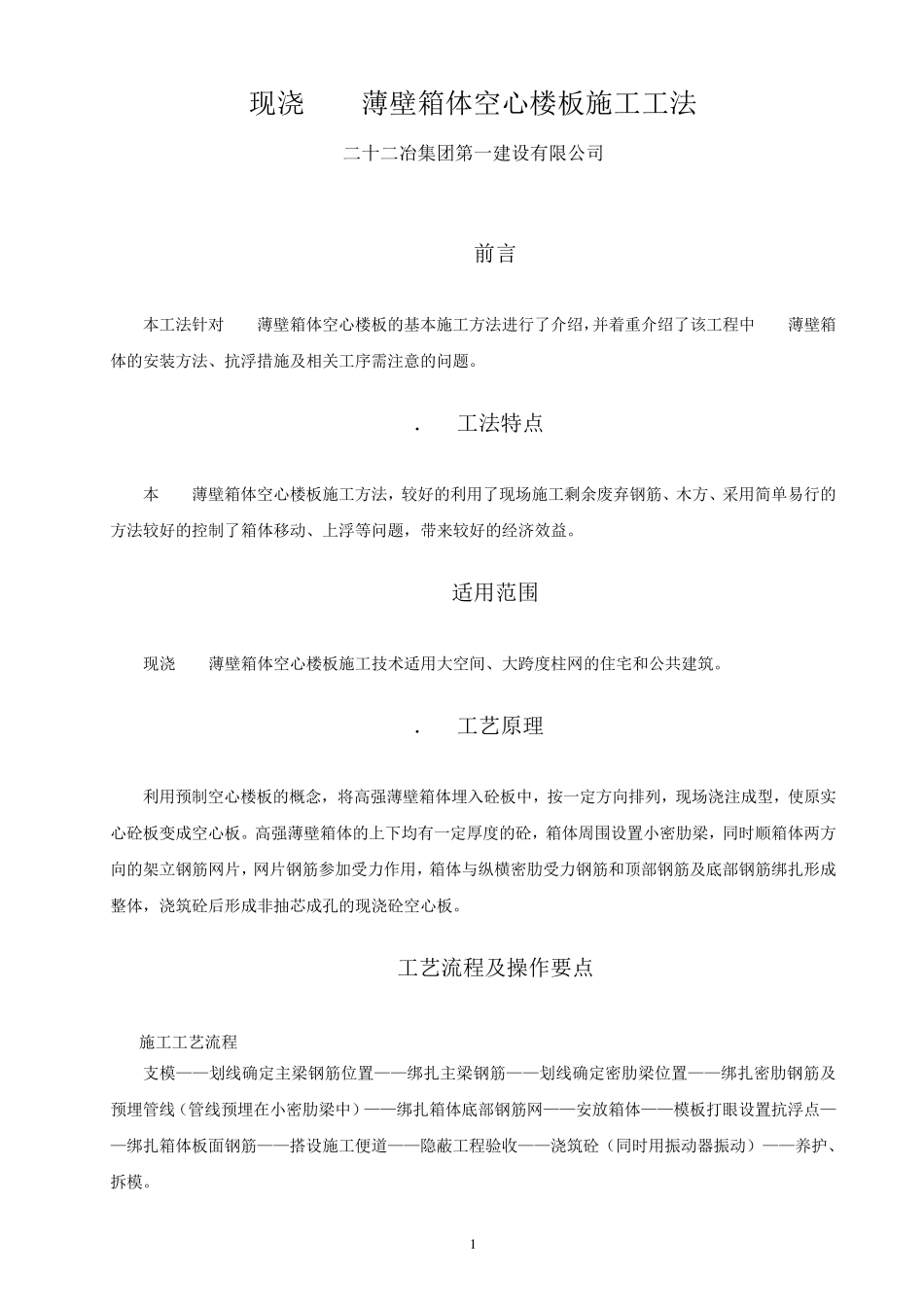

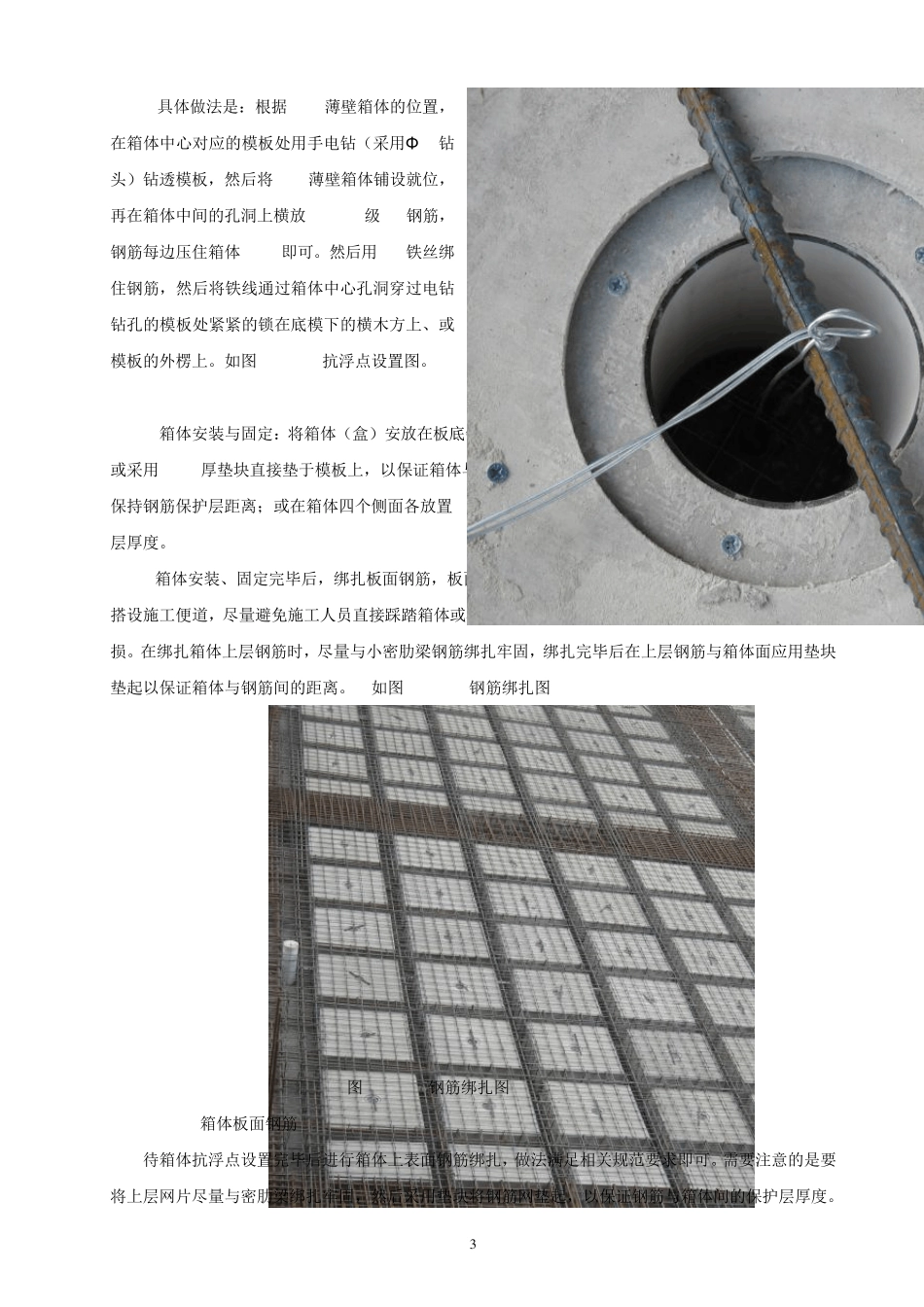

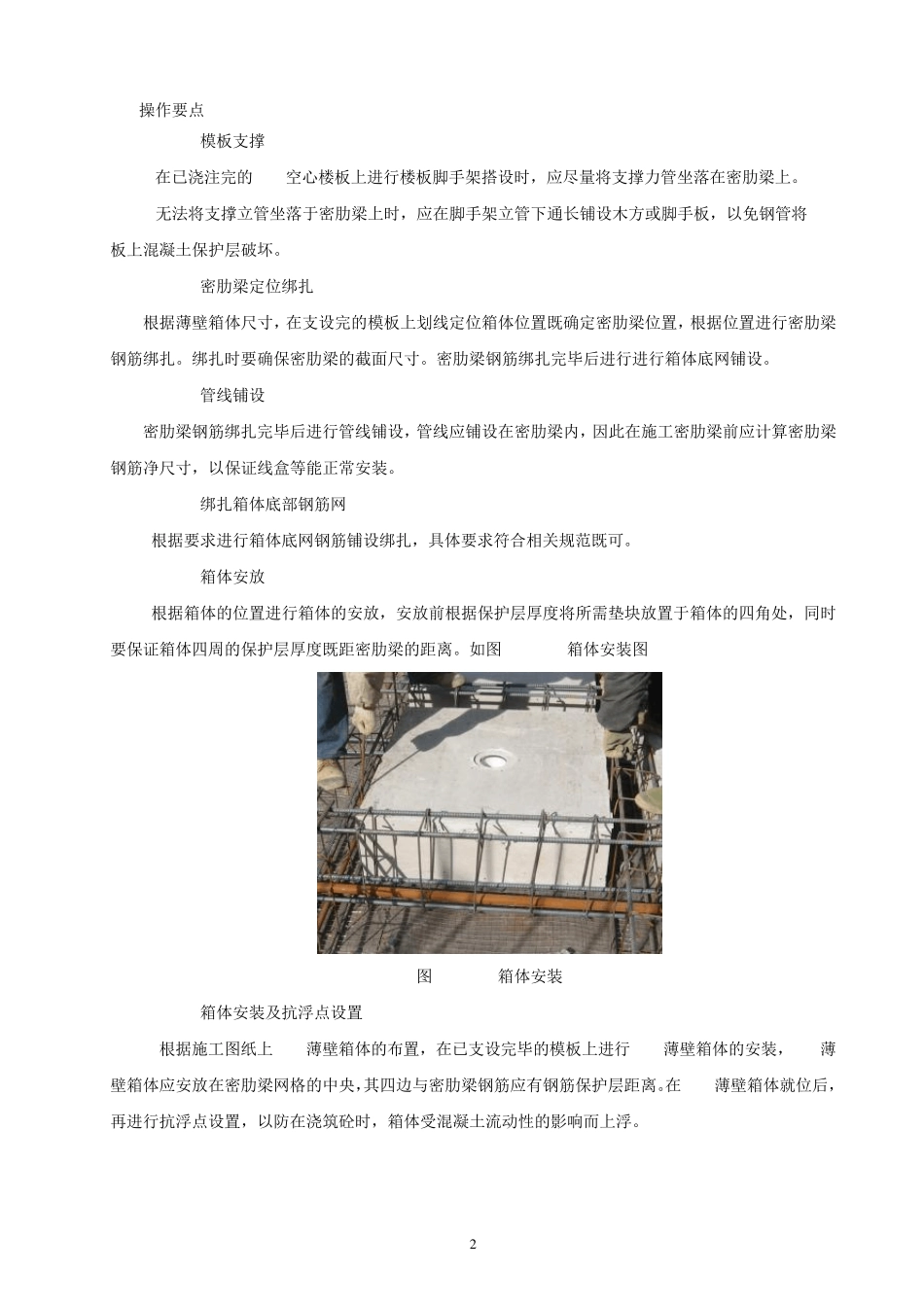

1 现浇 BDF薄壁箱体空心楼板施工工法 二十二冶集团第一建设有限公司 1. 前言 本工法针对 BDF薄壁箱体空心楼板的基本施工方法进行了介绍,并着重介绍了该工程中 BDF薄壁箱体的安装方法、抗浮措施及相关工序需注意的问题。 2. 工法特点 本 BDF薄壁箱体空心楼板施工方法,较好的利用了现场施工剩余废弃钢筋、木方、采用简单易行的方法较好的控制了箱体移动、上浮等问题,带来较好的经济效益。 3. 适用范围 现浇 BDF薄壁箱体空心楼板施工技术适用大空间、大跨度柱网的住宅和公共建筑。 4. 工艺原理 利用预制空心楼板的概念,将高强薄壁箱体埋入砼板中,按一定方向排列,现场浇注成型,使原实心砼板变成空心板。高强薄壁箱体的上下均有一定厚度的砼,箱体周围设置小密肋梁,同时顺箱体两方向的架立钢筋网片,网片钢筋参加受力作用,箱体与纵横密肋受力钢筋和顶部钢筋及底部钢筋绑扎形成整体,浇筑砼后形成非抽芯成孔的现浇砼空心板。 5. 工艺流程及操作要点 5.1施工工艺流程 支模——划线确定主梁钢筋位置——绑扎主梁钢筋——划线确定密肋梁位置——绑扎密肋钢筋及预埋管线(管线预埋在小密肋梁中)——绑扎箱体底部钢筋网——安放箱体——模板打眼设置抗浮点——绑扎箱体板面钢筋——搭设施工便道——隐蔽工程验收——浇筑砼(同时用振动器振动)——养护、拆模。 2 5.2操作要点 5.2.1 模板支撑 1在已浇注完的BDF空心楼板上进行楼板脚手架搭设时,应尽量将支撑力管坐落在密肋梁上。 2无法将支撑立管坐落于密肋梁上时,应在脚手架立管下通长铺设木方或脚手板,以免钢管将BDF板上混凝土保护层破坏。 5.2.2 密肋梁定位绑扎 根据薄壁箱体尺寸,在支设完的模板上划线定位箱体位置既确定密肋梁位置,根据位置进行密肋梁钢筋绑扎。绑扎时要确保密肋梁的截面尺寸。密肋梁钢筋绑扎完毕后进行进行箱体底网铺设。 5.2.3 管线铺设 密肋梁钢筋绑扎完毕后进行管线铺设,管线应铺设在密肋梁内,因此在施工密肋梁前应计算密肋梁钢筋净尺寸,以保证线盒等能正常安装。 5.2.4 绑扎箱体底部钢筋网 根据要求进行箱体底网钢筋铺设绑扎,具体要求符合相关规范既可。 5.2.5 箱体安放 根据箱体的位置进行箱体的安放,安放前根据保护层厚度将所需垫块放置于箱体的四角处,同时要保证箱体四周的保护层厚度既距密肋梁的距离。如图 5.2.5-1箱体安装图 图 5.2.5-1箱体安装 5.2.6 箱体安装及抗浮点设置 1 根据施工图纸上BDF薄壁箱...
