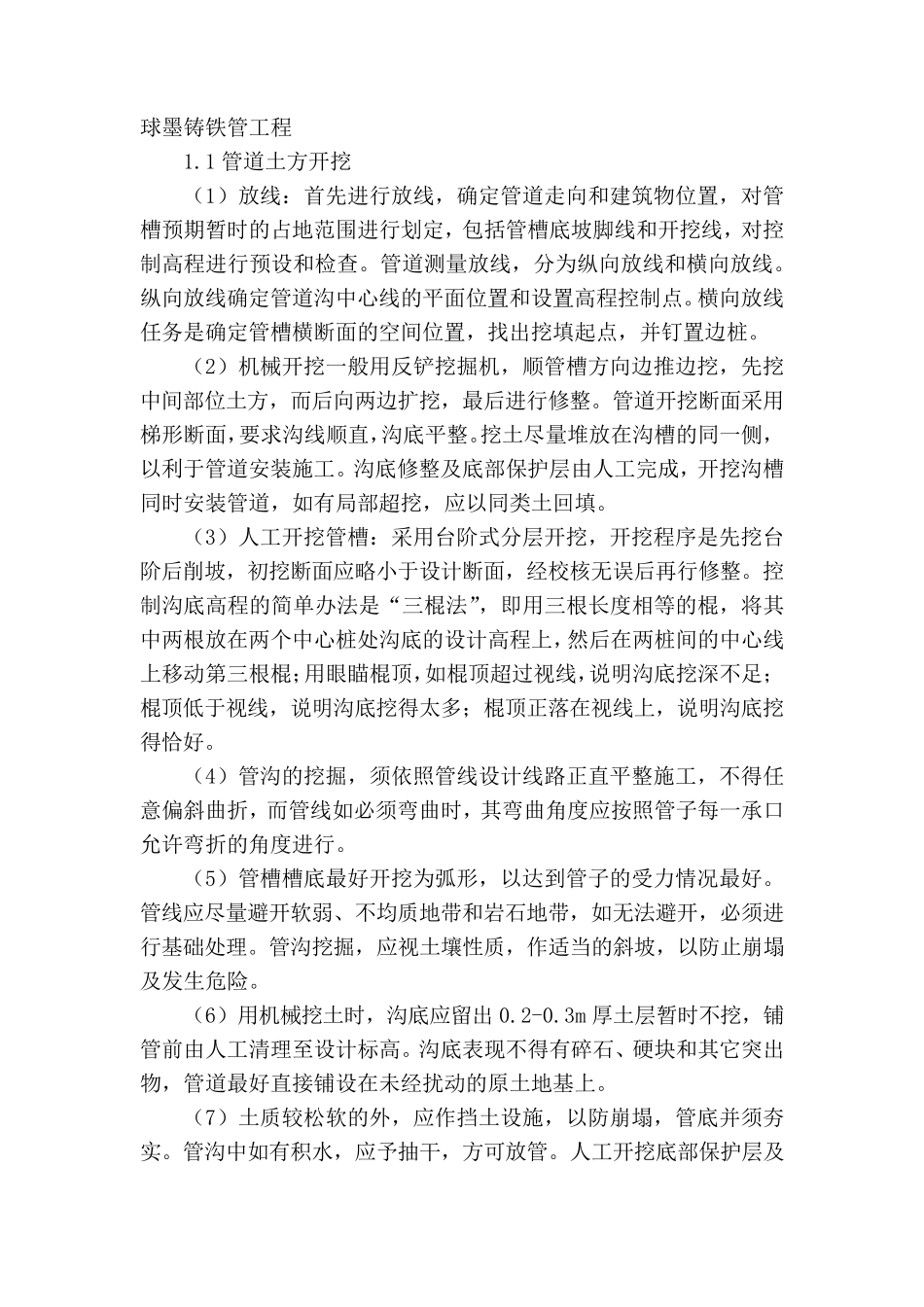

球 墨 铸 铁 管 工 程 1.1 管 道 土 方 开 挖 ( 1) 放 线 : 首 先 进 行 放 线 , 确 定 管 道 走 向 和 建 筑 物 位 置 , 对 管槽 预 期 暂 时 的 占 地 范 围 进 行 划 定 , 包 括 管 槽 底 坡 脚 线 和 开 挖 线 , 对 控制 高 程 进 行 预 设 和 检 查 。 管 道 测 量 放 线 , 分 为 纵 向 放 线 和 横 向 放 线 。纵 向 放 线 确 定 管 道 沟 中 心 线 的 平 面 位 置 和 设 置 高 程 控 制 点 。 横 向 放 线任 务 是 确 定 管 槽 横 断 面 的 空 间 位 置 , 找 出 挖 填 起 点 , 并 钉 置 边 桩 。 ( 2) 机 械 开 挖 一 般 用 反 铲 挖 掘 机 , 顺 管 槽 方 向 边 推 边 挖 , 先 挖中 间 部 位 土 方 , 而 后 向 两 边 扩 挖 , 最 后 进 行 修 整 。 管 道 开 挖 断 面 采 用梯 形 断 面 ,要 求 沟 线 顺 直 ,沟 底 平 整 。挖 土 尽 量 堆 放 在 沟 槽 的 同 一 侧 ,以 利 于 管 道 安 装 施 工 。 沟 底 修 整 及 底 部 保 护 层 由 人 工 完 成 , 开 挖 沟 槽同 时 安 装 管 道 , 如 有 局 部 超挖 , 应以 同 类土 回填 。 ( 3) 人 工 开 挖 管 槽 : 采 用 台阶式分 层 开 挖 , 开 挖 程 序是 先 挖 台阶后 削坡 , 初挖 断 面 应略小于 设 计断 面 , 经校核无误后 再行 修 整 。 控制 沟 底 高 程 的 简单办法是 “三棍法”, 即用 三根长度相等 的 棍, 将 其中 两 根放 在 两 个 中 心 桩 处 沟 底 的 设 计高 程 上 , 然 后 在 两 桩 间 的 中 心 线上 移 动 第 三根棍;用 眼 瞄 棍顶 ,如 棍顶 超过 视 线 ,说 明 沟 底 挖 深 不 足 ;棍顶 低 于 视 线 , 说 明 沟 底 挖 得 太 多 ; 棍顶 正 落 在 视 线 上 , 说 明 沟 底 挖得 恰 好 。 ( 4) 管 沟 的 挖 掘 , 须 依 照 管 线 设 计线 路 正 直 平 整 施 工 , 不 得 任意 偏 斜 曲 折 , 而 管 线 如 必 须 弯 曲 时 , 其 弯 曲 角 度应按 照 管...
