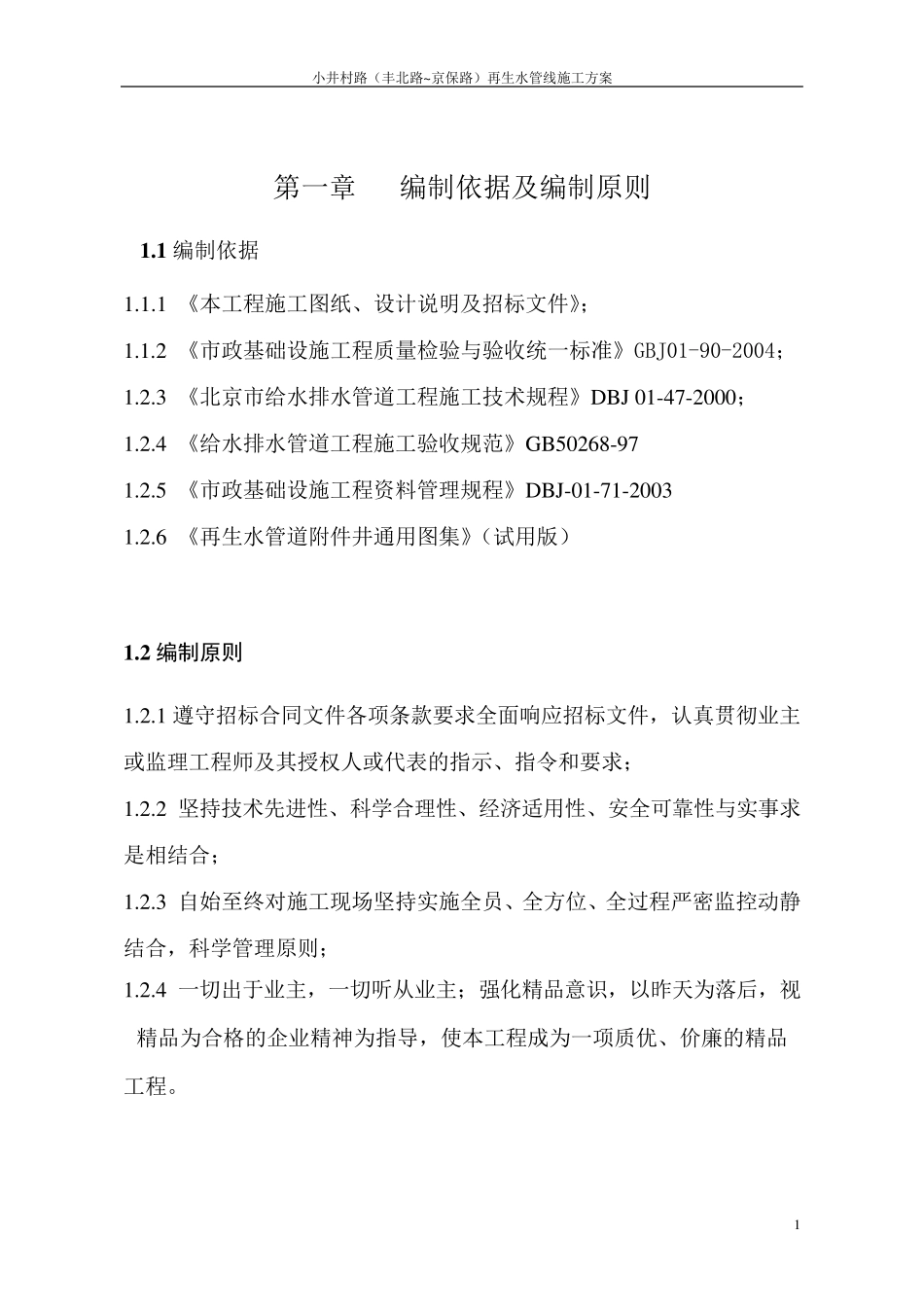

小井村路（丰北路~ 京保路）再生水管线施工方案 1 第一章 编制依据及编制原则 1 .1 编制依据 1.1.1 《本工程施工图纸、设计说明及招标文件》； 1.1.2 《市政基础设施工程质量检验与验收统一标准》GBJ01-90-2004； 1.2.3 《北京市给水排水管道工程施工技术规程》DBJ 01-47-2000； 1.2.4 《给水排水管道工程施工验收规范》GB50268-97 1.2.5 《市政基础设施工程资料管理规程》DBJ-01-71-2003 1.2.6 《再生水管道附件井通用图集》（试用版） 1 .2 编制原则 1.2.1 遵守招标合同文件各项条款要求全面响应招标文件，认真贯彻业主或监理工程师及其授权人或代表的指示、指令和要求； 1.2.2 坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合； 1.2.3 自始至终对施工现场坚持实施全员、全方位、全过程严密监控动静结合，科学管理原则； 1.2.4 一切出于业主，一切听从业主；强化精品意识，以昨天为落后，视精品为合格的企 业精神 为指导 ，使 本工程成 为一项质优 、价 廉 的精品 工程。 小井村路（丰北路~京保路）再生水管线施工方案 2 第二章 工程概况 2 .1 工程简况 本工程位于北京丰台区丰北路以北西三环以西，京石高速公路以南。丰台路以东，南起丰台北路，北至京保公路。为了配合小井路的建设，解决该地区的再生水供给问题，工程由北京城市排水集团有限公司再生水分公司承建，由北京市市政工程设计研究总院设计，设计主干线全长1138.7 米，预留支线246 米。 2.1.1 管道地理位置 本工程南起现况丰台北路再生管线，向北铺设ＤＮ200 球墨铸铁管至京保公路南侧路，据小井路规划永中以东 10 米处。设计干线长度约1138.7 米。在规划小井村3 号路路口（设计桩号 0+376.0）处向西预留ＤＮ200 毫米球墨铸铁支线管.长度 31 米。在道路桩号 0+580（设计桩号0+543.1）处向东预留ＤＮ200 毫米球墨铸铁管11 米，向西预留ＤＮ200毫米球墨铸铁管31 米。在道路桩号 0+760（设计桩号 0+723.1）处向西预留ＤＮ200 毫米球墨铸铁管31 米，向东预留ＤＮ200 球墨铸铁管11 米。在规划小井村二号路向西预留ＤＮ200 球墨铸铁管32 米，向东预留ＤＮ200 球墨铸铁管11.5 米。在沿线两侧分别设置 100 毫米了绿化支线五条并设置Ｂ型井五座，200 绿化支线三条并设置Ａ型井三座。 2.1.2 管材及接口 管材：球墨铸铁管及管件，内衬采用水泥砂浆防腐层，胶圈接口。 小井村路（丰北路...
