生物安全柜的设计与工作原理

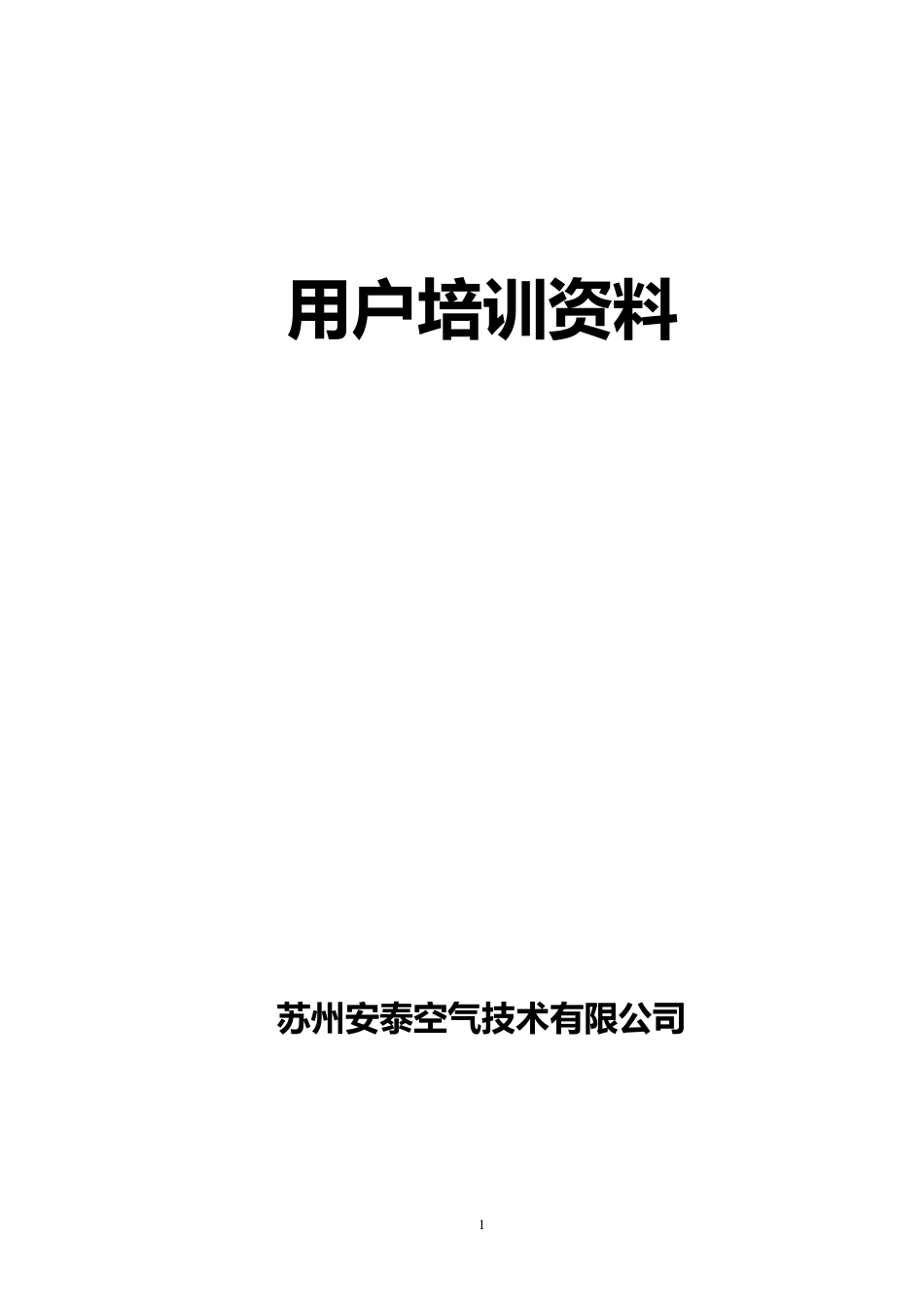

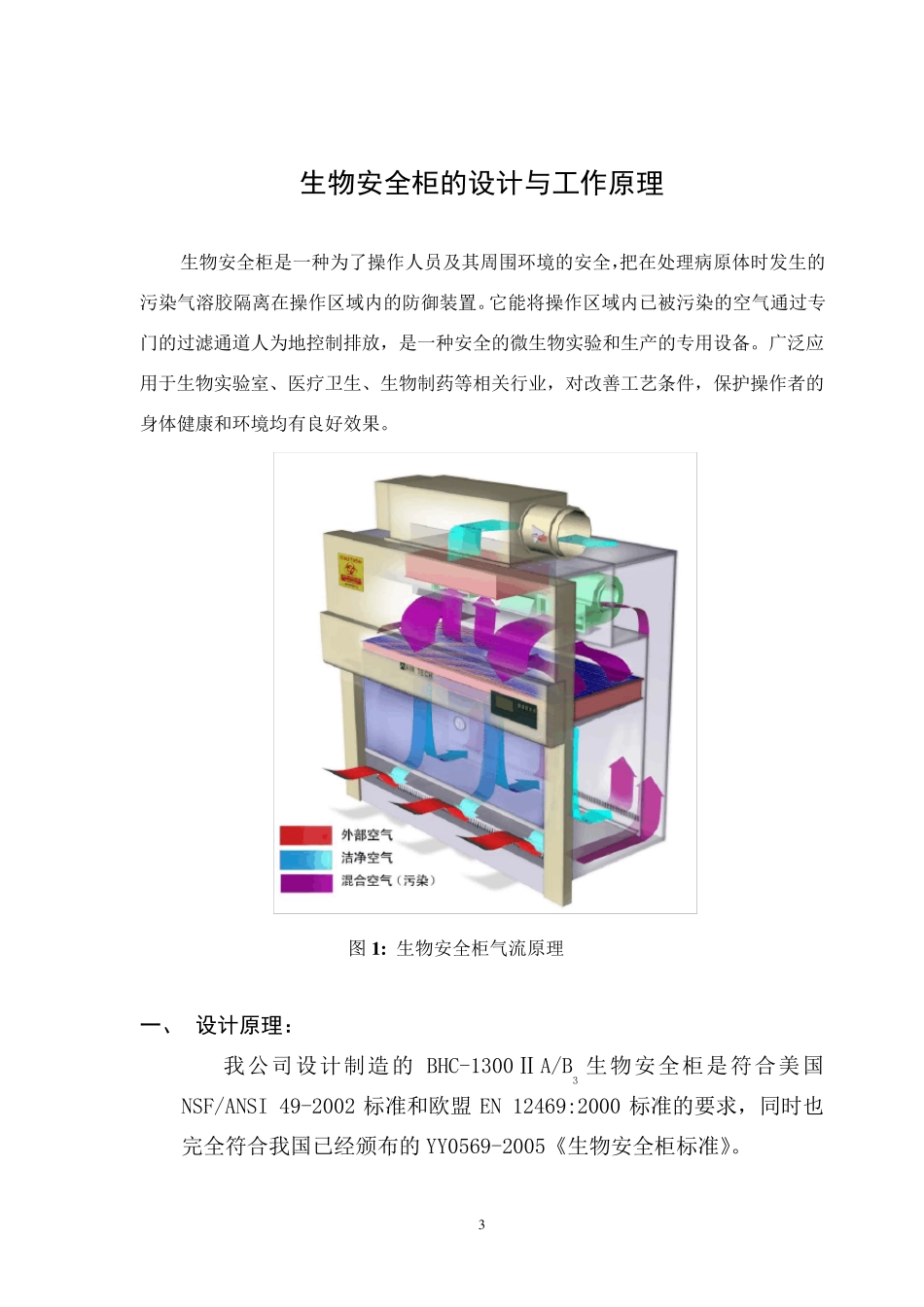

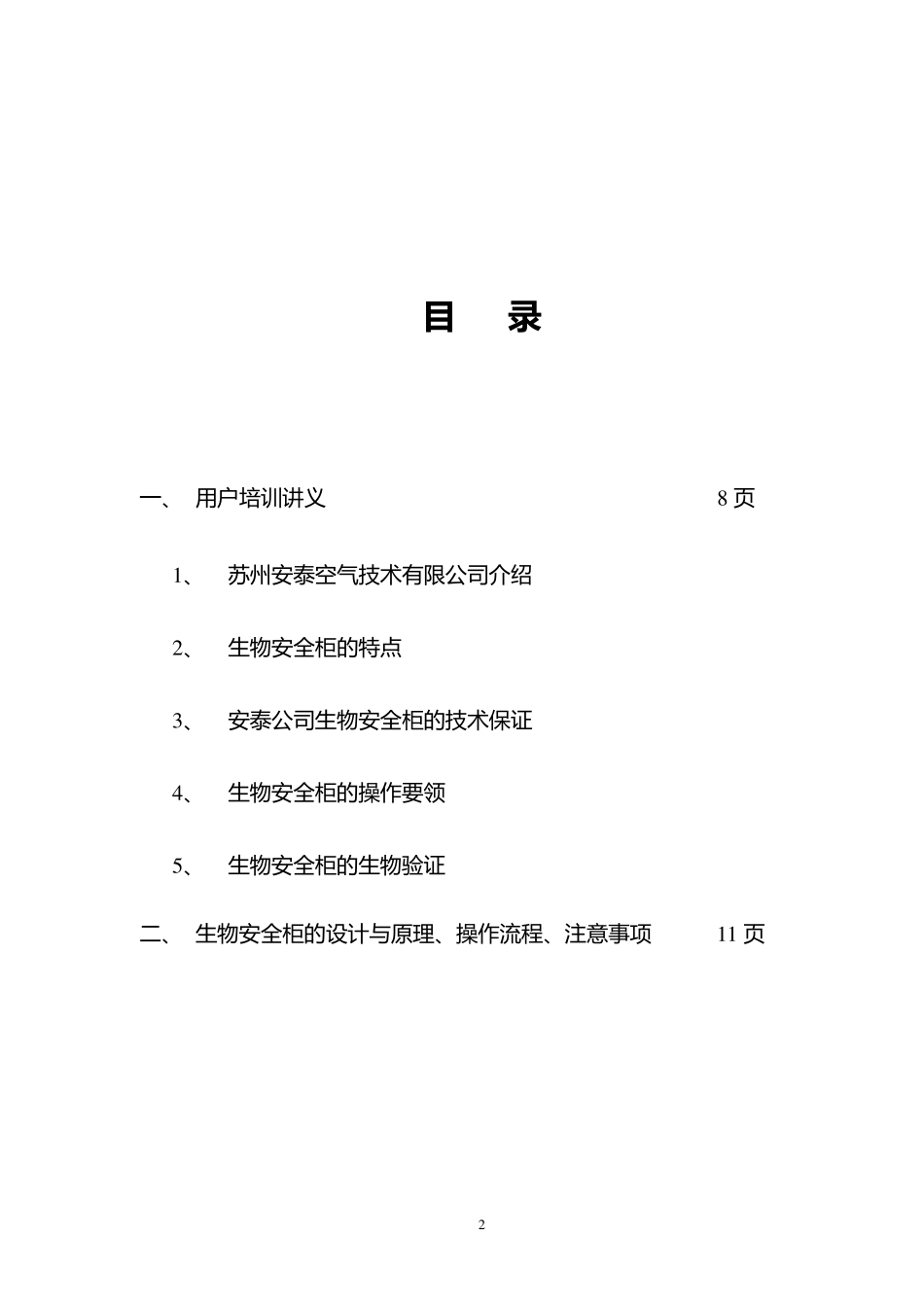

1 用 户 培 训 资 料 苏 州 安 泰 空 气 技 术 有 限 公司 2 目 录 一 、 用户培训讲义 8 页 1 、 苏州安泰空气技术有限公司介绍 2 、 生物安全柜的特点 3 、 安泰公司生物安全柜的技术保证 4 、 生物安全柜的操作要领 5 、 生物安全柜的生物验证 二、 生物安全柜的设计与原理、操作流程、注意事项 1 1 页 3 生物安全柜的设计与工作原理 生物安全柜是一种为了操作人员及其周围环境的安全，把在处理病原体时发生的污染气溶胶隔离在操作区域内的防御装置。它能将操作区域内已被污染的空气通过专门的过滤通道人为地控制排放，是一种安全的微生物实验和生产的专用设备。广泛应用于生物实验室、医疗卫生、生物制药等相关行业，对改善工艺条件，保护操作者的身体健康和环境均有良好效果。 图1: 生物安全柜气流原理 一、 设计原理： 我公司设计制造的BHC-1300ⅡA/B3 生物安全柜是符合美国NSF/ANSI 49-2002 标准和欧盟 EN 12469:2000 标准的要求，同时也完全符合我国已经颁布的YY0569-2005《生物安全柜标准》。 4  按要求此批生物安全柜的循环风和排风比例为70%：30%。并且循环风是经过滤后以垂直单向气流方式流向操作区。保证操作区始终维持在好于洁净度等级 10～100 级以上的程度。  按生物安全柜的操作要求，当操作人员在生物安全柜工作区的气流分界区域附近进行作业时，腔内操作产生的污染气溶胶会迅速彻底地进入生物安全柜前后两面的吸风槽，使试件间不受相互的交叉污染。  当生物安全柜运行时在它前面的玻璃移门下放有一个高度 200mm 的吸风口。由于有 30%的排风，生物安全柜需源源不断地吸入空气。经前面的吸风槽将室内空气和部分下送气流进行充分混合进入生物安全柜回风道。通过调整适当比例的排放与补充空气，使生物安全柜内的污染气溶胶始终不会通过人员的操作窗口向外界扩散。部分单向流和高速吸风槽吸入的外界气流之恰当比例混合，决定着安全柜能否对操作人员和环境的保护性能。  生物安全柜采用负压双层箱体保护结构，且整个回风通道相对于外界始终处于负压状态 ，这 样 能有效 地将污染气溶胶密 封 在生物安全柜内，使生物安全柜进一步 对操作人员和环境的保护构成 了 有效 的安全保障 系 统 。  在生物安全柜内采用了 两套 超 高效 空气过滤器 ，分别 对工作区的送风进行过滤和向外排风进行过滤。由于采用了70%的循环空气，从 ...
