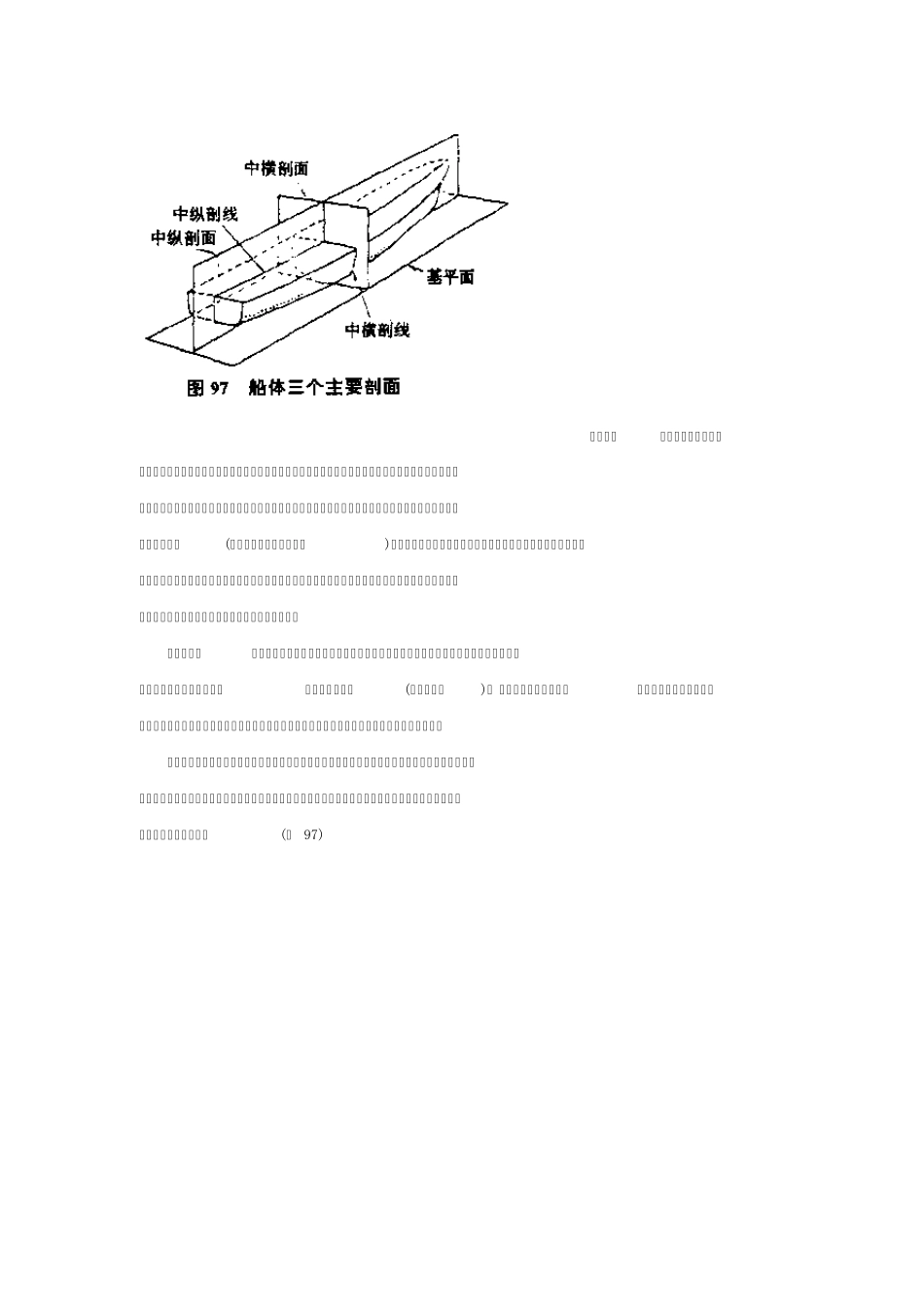

第一节 怎样看模型的工作图纸 我们在制作各种航海模型以前，首先接触到的就是一份模型工作图纸，它不仅告诉我们模型的种类、名称、外形和尺寸，同时还可以使我们了解模型的各个零部件的情况。有些模型的图纸还简要地介绍模型的内部结构、动力装置、部件装配、控制系统和制作方法等。因此，认真地看图纸，搞清各种技术要求，对准备材料和工具、考虑制作方法等都是十分重要的。下面重点介绍有关舰船模型的识图常识。 为了看懂模型工作图纸，首先要熟悉图中各种线条的意义。图中常见的有粗实线、细实线、虚线、点划线和折断线等。粗实线一般表示物体外表一切可见的轮廓线。虚线往往表示被遮挡的轮廓线。细实线用来表示尺寸线、尺寸界线、引线和剖面线。点划线常表示物体的中心线、位置线和轴线等。断开的地方用折断线表示。物体剖视的地方要用倾斜的剖面线、中心线、位置线和轴线等。断开的地方用折断线表示。物体剖视的地方要用倾斜的剖面线。另外，在图纸上还常常见到M、 Φ 和 R 等字母符号。M 代表比例尺。如M1： 1，表示图中物体的大小与实物一样大。M1： 2，表示图中物体的大小为实物的1/2。 M1： 100，表示图中物体的大小为实物的l／ 100。不过，要注意区别图纸与实际舰船的比例及图纸与模型尺寸的比例。Φ 是代表圆形物体或圆孔直径的符号，R 代表圆形物体或圆孔半径的符号。这些符号都写在数字的前面。长度单位一般用毫米(mm)。 (图96) 舰船模型的工作图纸，一般包括总布置图、船体型线图和零件图。有的图纸还给出部件的装配图和动力装置安装图等。简易和初级的舰船模型图纸，除总布置图和零件图外，也要有船体简单的型线图或每块横隔板的外形图，这对初学制作是很有用的。下面就分别讲一讲： 总布置图 总布置图又称总图。主要根据投影的原理，在船舶的俯视图、侧视图、前视和后视图上表示出全船各部分的形状与布置。它可以便我们了解全船概貌，船体、上层建筑等较大零部件的外形、尺寸和位置等。看图时，应将总图中的侧视图、俯视图(有的还有前视图和后视图)对照来看。同时要参考文字说明，结合平时学习的有关造船、海军及航海等方面的知识，搞清所做模型的基本情况，如名称、用途、有什么特点、船舶的尺度、几个推进器、几个舵以及船上有什么武器装备和各种设施等。 船体型线图 我们知道船舶在水中运动，为减小水的阻力，船体一般都做成流线型。一种能正确表示船的流线型体的特殊图形，就叫船体型线图(简称型线图)。...
