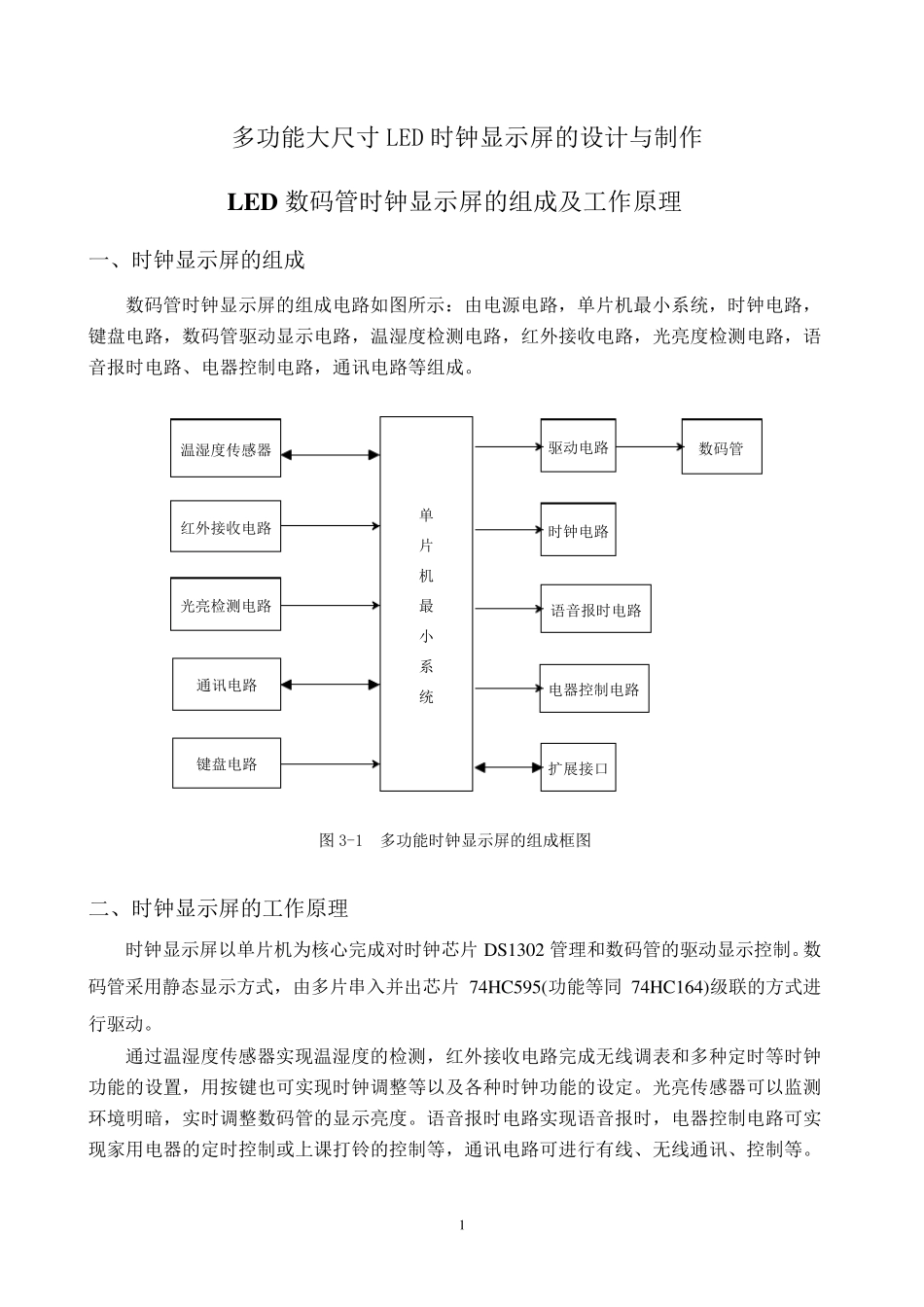

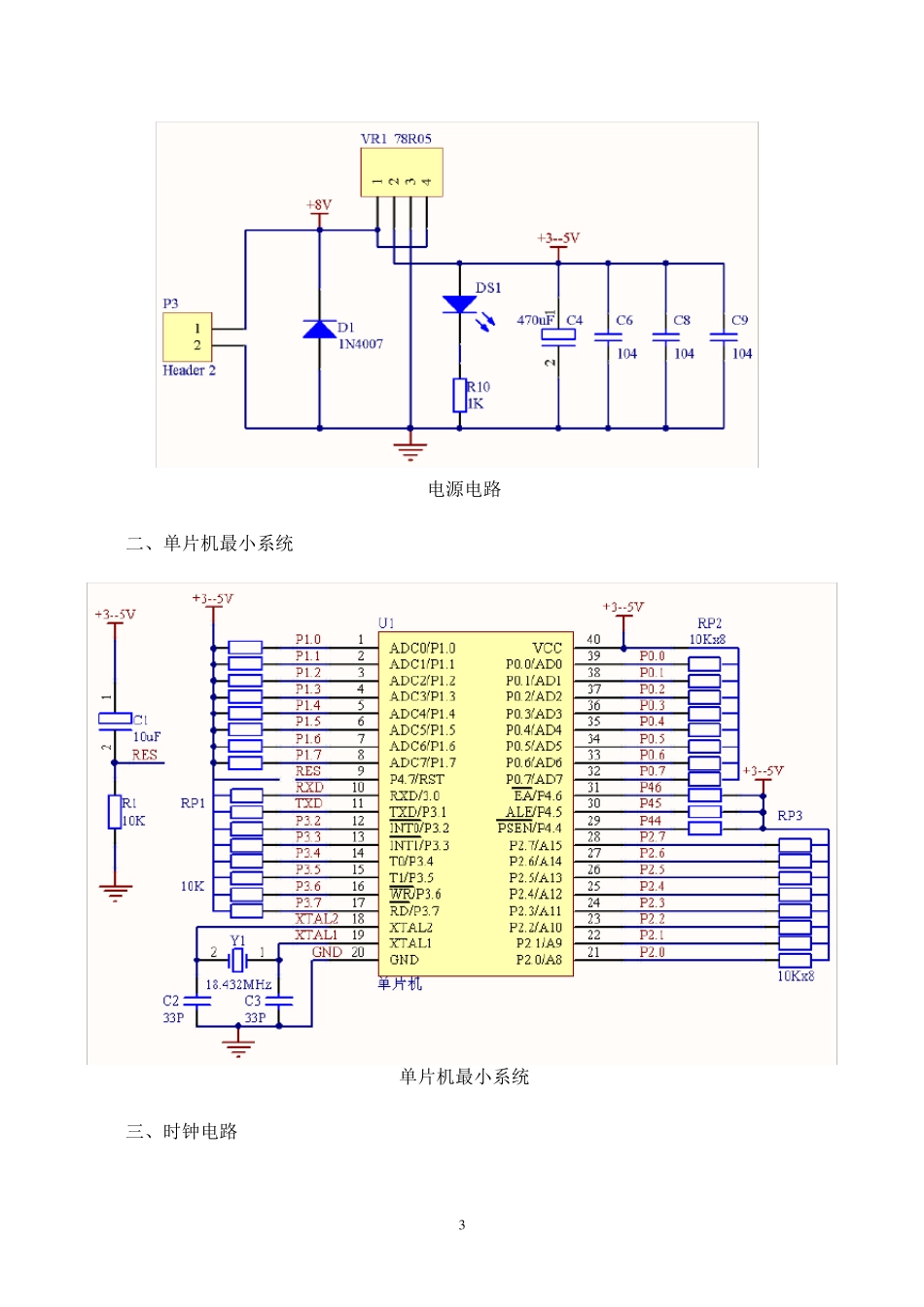

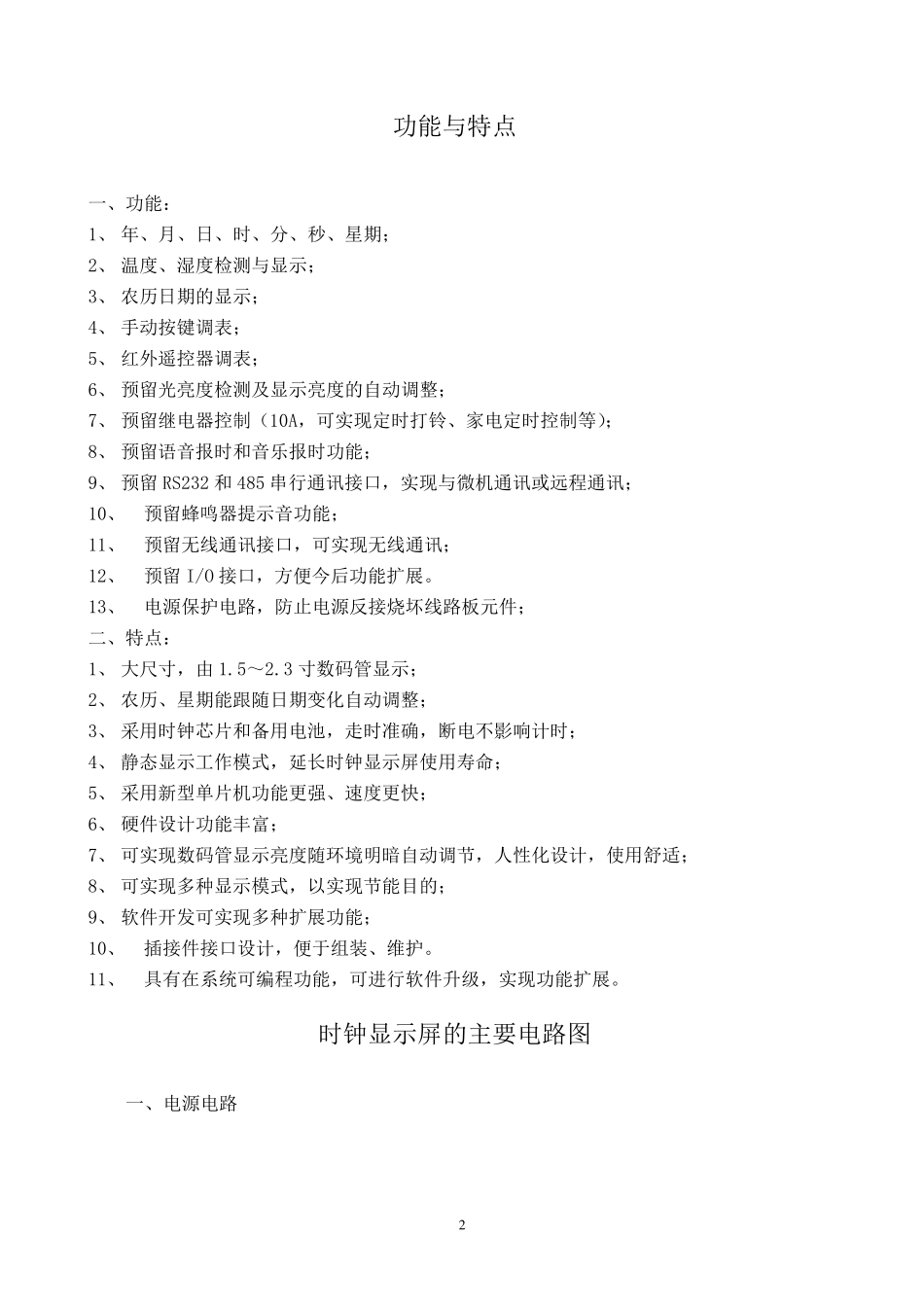

1 多功能大尺寸LED 时钟显示屏的设计与制作 LED 数码管时钟显示屏的组成及工作原理 一、时钟显示屏的组成 数码管时钟显示屏的组成电路如图所示：由电源电路，单片机最小系统，时钟电路，键盘电路，数码管驱动显示电路，温湿度检测电路，红外接收电路，光亮度检测电路，语音报时电路、电器控制电路，通讯电路等组成。 图 3-1 多功能时钟显示屏的组成框图 二、时钟显示屏的工作原理 时钟显示屏以单片机为核心完成对时钟芯片 DS1302 管理和数码管的驱动显示控制。数码管采用静态显示方式，由多片串入并出芯片 74HC595(功能等同 74HC164)级联的方式进行驱动。 通过温湿度传感器实现温湿度的检测，红外接收电路完成无线调表和多种定时等时钟功能的设置，用按键也可实现时钟调整等以及各种时钟功能的设定。光亮传感器可以监测环境明暗，实时调整数码管的显示亮度。语音报时电路实现语音报时，电器控制电路可实现家用电器的定时控制或上课打铃的控制等，通讯电路可进行有线、无线通讯、控制等。 单片机最小系统数码管红外接收电路键盘电路温湿度传感器光亮检测电路驱动电路语音报时电路通讯电路电器控制电路扩展接口时钟电路 2 功能与特点 一、功能： 1、 年、月、日、时、分、秒、星期； 2、 温度、湿度检测与显示； 3、 农历日期的显示； 4、 手动按键调表； 5、 红外遥控器调表； 6、 预留光亮度检测及显示亮度的自动调整； 7、 预留继电器控制（10A，可实现定时打铃、家电定时控制等）； 8、 预留语音报时和音乐报时功能； 9、 预留 RS232 和 485 串行通讯接口，实现与微机通讯或远程通讯； 10、 预留蜂鸣器提示音功能； 11、 预留无线通讯接口，可实现无线通讯； 12、 预留 I/O 接口，方便今后功能扩展。 13、 电源保护电路，防止电源反接烧坏线路板元件； 二、特点： 1、 大尺寸，由 1.5～2.3 寸数码管显示； 2、 农历、星期能跟随日期变化自动调整； 3、 采用时钟芯片和备用电池，走时准确，断电不影响计时； 4、 静态显示工作模式，延长时钟显示屏使用寿命； 5、 采用新型单片机功能更强、速度更快； 6、 硬件设计功能丰富； 7、 可实现数码管显示亮度随环境明暗自动调节，人性化设计，使用舒适； 8、 可实现多种 显示模式，以 实现节能目 的； 9、 软 件开 发 可实现多种 扩展功能； 10、 插 接件接口设计，便于 组 装 、维 护。 11、 具 有 在 系...
