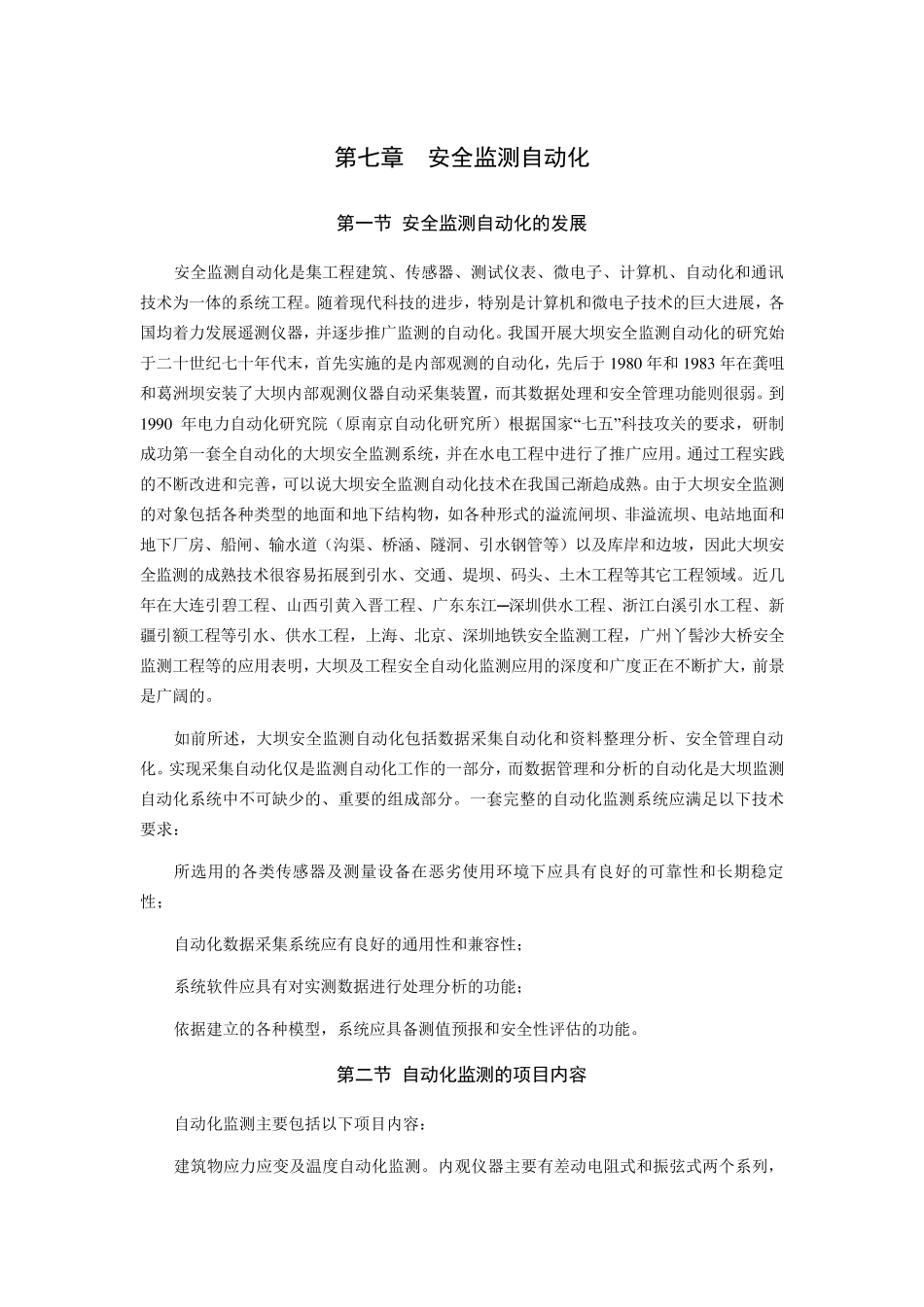

第七章 安全监测自动化 第一节 安全监测自动化的发展 安全监测自动化是集工程建筑、传感器、测试仪表、微电子、计算机、自动化和通讯技术为一体的系统工程。随着现代科技的进步，特别是计算机和微电子技术的巨大进展，各国均着力发展遥测仪器，并逐步推广监测的自动化。我国开展大坝安全监测自动化的研究始于二十世纪七十年代末，首先实施的是内部观测的自动化，先后于 1 9 8 0 年和 1 9 8 3 年在龚咀和葛洲坝安装了大坝内部观测仪器自动采集装置，而其数据处理和安全管理功能则很弱。到1 9 9 0 年电力自动化研究院（原南京自动化研究所）根据国家“七五”科技攻关的要求，研制成功第一套全自动化的大坝安全监测系统，并在水电工程中进行了推广应用。通过工程实践的不断改进和完善，可以说大坝安全监测自动化技术在我国己渐趋成熟。由于大坝安全监测的对象包括各种类型的地面和地下结构物，如各种形式的溢流闸坝、非溢流坝、电站地面和地下厂房、船闸、输水道（沟渠、桥涵、隧洞、引水钢管等）以及库岸和边坡，因此大坝安全监测的成熟技术很容易拓展到引水、交通、堤坝、码头、土木工程等其它工程领域。近几年在大连引碧工程、山西引黄入晋工程、广东东江─ 深圳供水工程、浙江白溪引水工程、新疆引额工程等引水、供水工程，上海、北京、深圳地铁安全监测工程，广州丫髻沙大桥安全监测工程等的应用表明，大坝及工程安全自动化监测应用的深度和广度正在不断扩大，前景是广阔的。 如前所述，大坝安全监测自动化包括数据采集自动化和资料整理分析、安全管理自动化。实现采集自动化仅是监测自动化工作的一部分，而数据管理和分析的自动化是大坝监测自动化系统中不可缺少的、重要的组成部分。一套完整的自动化监测系统应满足以下技术要求： 所选用的各类传感器及测量设备在恶劣使用环境下应具有良好的可靠性和长期稳定性； 自动化数据采集系统应有良好的通用性和兼容性； 系统软件应具有对实测数据进行处理分析的功能； 依据建立的各种模型，系统应具备测值预报和安全性评估的功能。 第二节 自动化监测的项目内容 自动化监测主要包括以下项目内容： 建筑物应力应变及温度自动化监测。内观仪器主要有差动电阻式和振弦式两个系列，包括应力计、应变计、测缝计、钢筋计、渗压计、温度计等； 建筑物外部变形监测，包括水平位移和垂直位移两部分。水平位移主要采用各种原理的垂线坐标仪和引张线仪进行遥测，常用的有电容感应式...
