第七章空调水管路系统

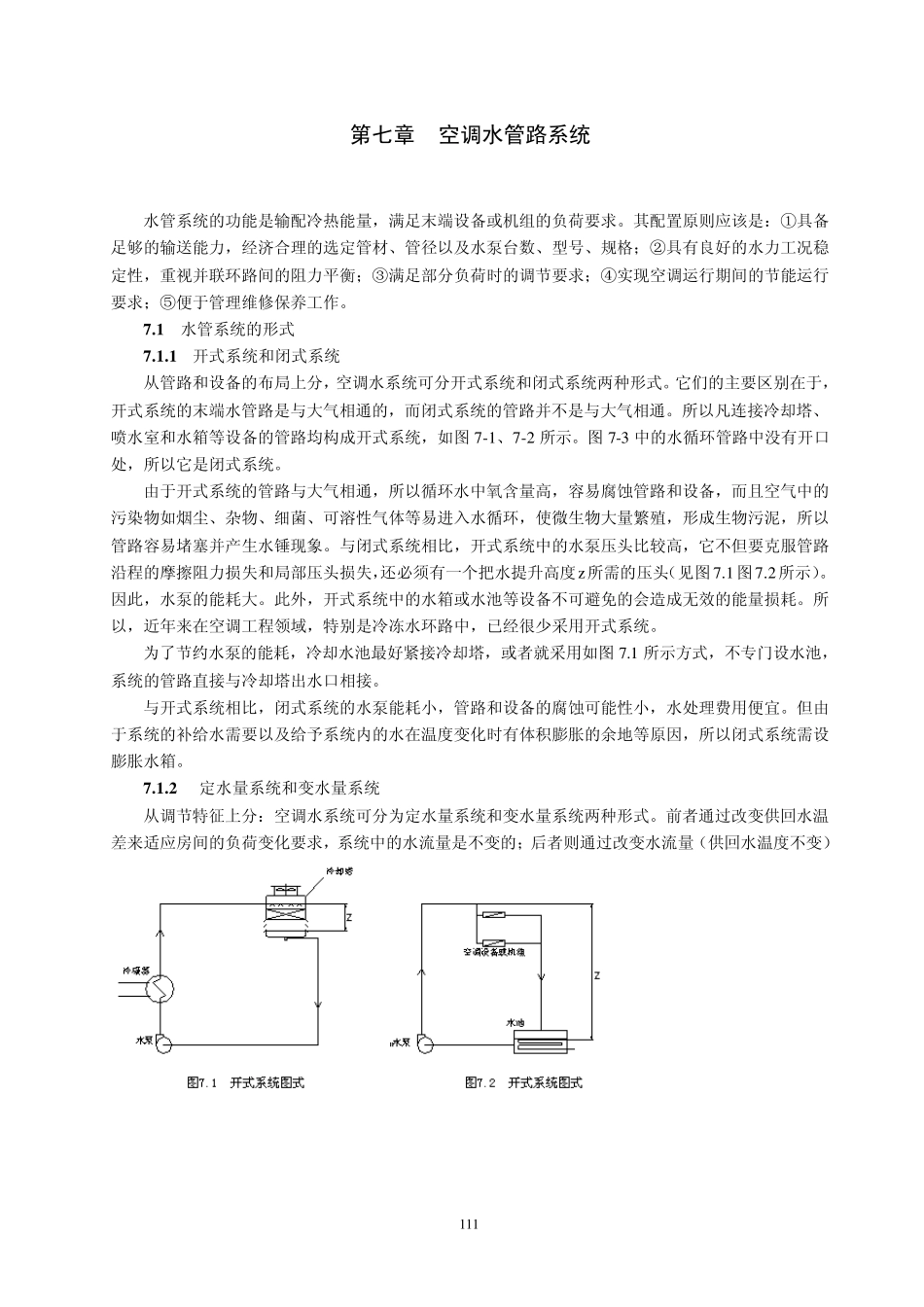

111 第七章 空调水管路系统 水管系统的功能是输配冷热能量，满足末端设备或机组的负荷要求。其配置原则应该是：①具备足够的输送能力，经济合理的选定管材、管径以及水泵台数、型号、规格；②具有良好的水力工况稳定性，重视并联环路间的阻力平衡；③满足部分负荷时的调节要求；④实现空调运行期间的节能运行要求；⑤便于管理维修保养工作。 7 .1 水管系统的形式 7 .1 .1 开式系统和闭式系统 从管路和设备的布局上分，空调水系统可分开式系统和闭式系统两种形式。它们的主要区别在于， 开式系统的末端水管路是与大气相通的，而闭式系统的管路并不是与大气相通。所以凡连接冷却塔、喷水室和水箱等设备的管路均构成开式系统，如图 7-1、7-2 所示。图 7-3 中的水循环管路中没有开口处，所以它是闭式系统。 由于开式系统的管路与大气相通，所以循环水中氧含量高，容易腐蚀管路和设备，而且空气中的污染物如烟尘、杂物、细菌、可溶性气体等易进入水循环，使微生物大量繁殖，形成生物污泥，所以管路容易堵塞并产生水锤现象。与闭式系统相比，开式系统中的水泵压头比较高，它不但要克服管路沿程的摩擦阻力损失和局部压头损失，还必须有一个把水提升高度z所需的压头（见图7.1图7.2所示）。因此，水泵的能耗大。此外，开式系统中的水箱或水池等设备不可避免的会造成无效的能量损耗。所以，近年来在空调工程领域，特别是冷冻水环路中，已经很少采用开式系统。 为了节约水泵的能耗，冷却水池最好紧接冷却塔，或者就采用如图 7.1 所示方式，不专门设水池，系统的管路直接与冷却塔出水口相接。 与开式系统相比，闭式系统的水泵能耗小，管路和设备的腐蚀可能性小，水处理费用便宜。但由于系统的补给水需要以及给予系统内的水在温度变化时有体积膨胀的余地等原因，所以闭式系统需设膨胀水箱。 7 .1 .2 定水量系统和变水量系统 从调节特征上分：空调水系统可分为定水量系统和变水量系统两种形式。前者通过改变供回水温差来适应房间的负荷变化要求，系统中的水流量是不变的；后者则通过改变水流量（供回水温度不变） 1 1 2 来适应房间负荷变化要求。所以，变水量系统要求空调负荷侧的供水量随负荷增减而变化，故输送能耗也将随之变化。 在定水量系统中，负荷侧（末端设备或风机盘管机组）大部分采用三通阀进行调节，如图 7 .4 所示。这种三通阀进行双位控制，当室温没有达到设计值时，室温控制器使三通阀的直通阀座打开，旁通阀座...
