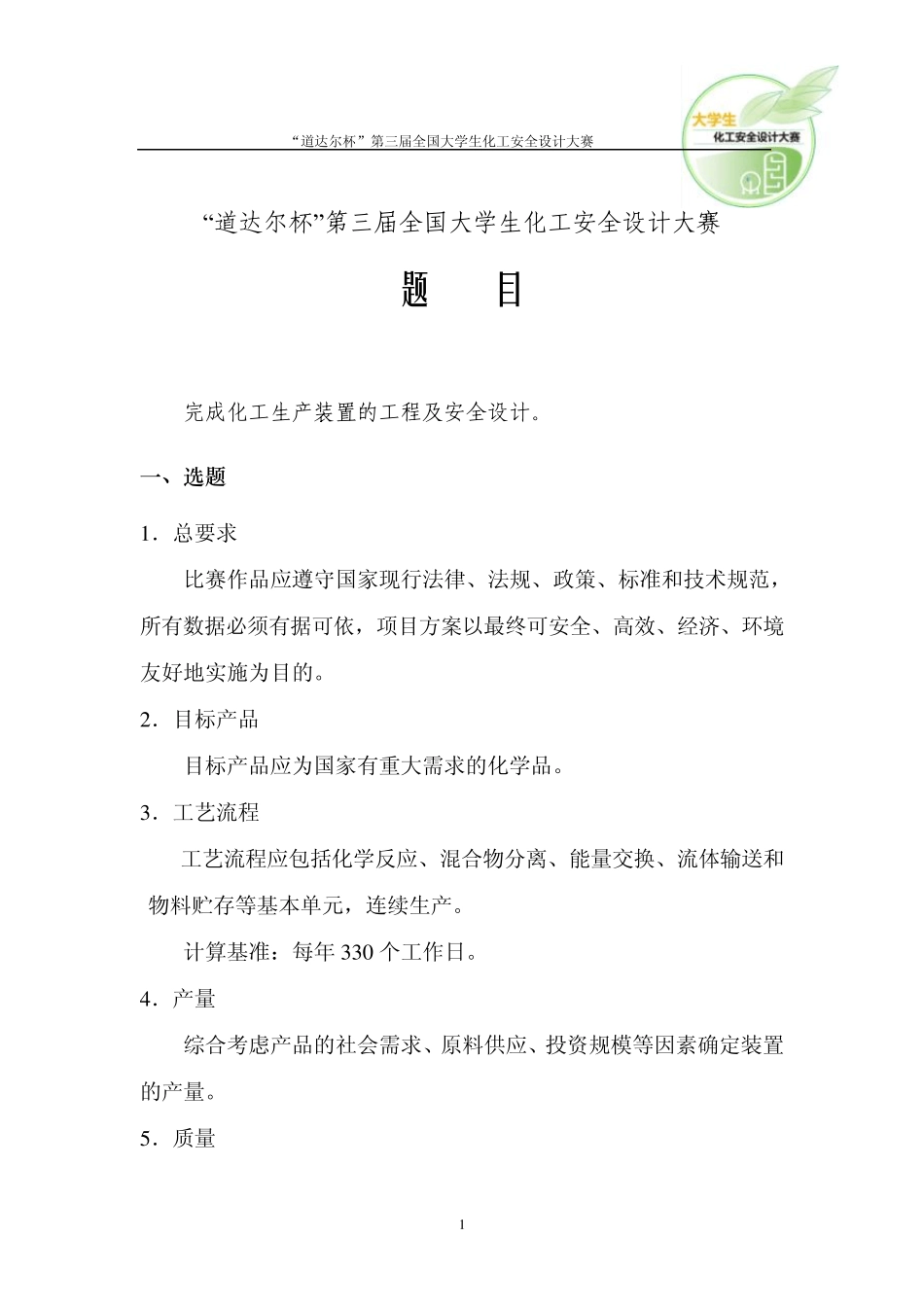

“道达尔杯”第三届全国大学生化工安全设计大赛 1 “道达尔杯”第三届全国大学生化工安全设计大赛 题 目 完成化工生产装置的工程及安全设计。 一、选题 1 ．总要求 比赛作品应遵守国家现行法律、法规、政策、标准和技术规范，所有数据必须有据可依，项目方案以最终可安全、高效、经济、环境友好地实施为目的。 2 ．目标产品 目标产品应为国家有重大需求的化学品。 3 ．工艺流程 工艺流程应包括化学反应、混合物分离、能量交换、流体输送和物料贮存等基本单元，连续生产。 计算基准：每年 3 3 0 个工作日。 4 ．产量 综合考虑产品的社会需求、原料供应、投资规模等因素确定装置的产量。 5 ．质量 “道达尔杯”第三届全国大学生化工安全设计大赛 2 生产过程所使用的所有原料、辅料、催化剂及所制得的产品的质量均应符合相关国家标准、部颁标准或行业标准。 6．环境保护 满足相关国家标准、部颁标准或行业标准。 二、作品 1．初赛作品 提交电子版一式一份。格式：文本文件采用 PDF，工程图采用Au toCAD。 2．决赛作品 提交电子版一式一份，纸版一式三份。 电子版格式：文本文件采用 PDF，工程图采用 Au toCAD。 纸版格式：文本文件以 A4 纸黑白双面打印，简装成册；工程图按实际图幅提交蓝图，折叠至 A4 幅面。 电子版作品与纸版作品应完全一致。 三、工程设计 1. 工艺设计说明书； 2. 带控制点的工艺流程图（PID）； 3. 物料与能量衡算，工艺物料流程图（PFD）； 4. 分类设备清单； 5. 主要设备（任选一台）装配图、零部件图及设计说明书； 6. 设备平面布置图； “道达尔杯”第三届全国大学生化工安全设计大赛 3 7 . 操作规程。 设计文件格式及深度可参考附录，工程图样应满足制图类相关国家标准、部颁标准或行业标准。 四、安全内容 在工艺过程中选择一个典型的物料储罐，对其进行工艺安全分析和评价。评价专篇至少应包含下列内容： 1 、工艺安全分析。详细阐明装置可能存在的危险和有害因素，可采用表格形式逐项列出，并提出对应的保护措施； 2 、安全评价结论与建议。 五、其他说明 不按本题目要求的作品视为形式审查不合格，超出本题目要求的内容不加分。 “道达尔杯”第三届全国大学生化工安全设计大赛 竞赛委员会 2 0 1 5 年 3 月 1 0 日 “道达尔杯”第三届全国大学生化工安全设计大赛 4 附 录 30 万吨/年气体分离装置 一、装置概况 装置原料...
