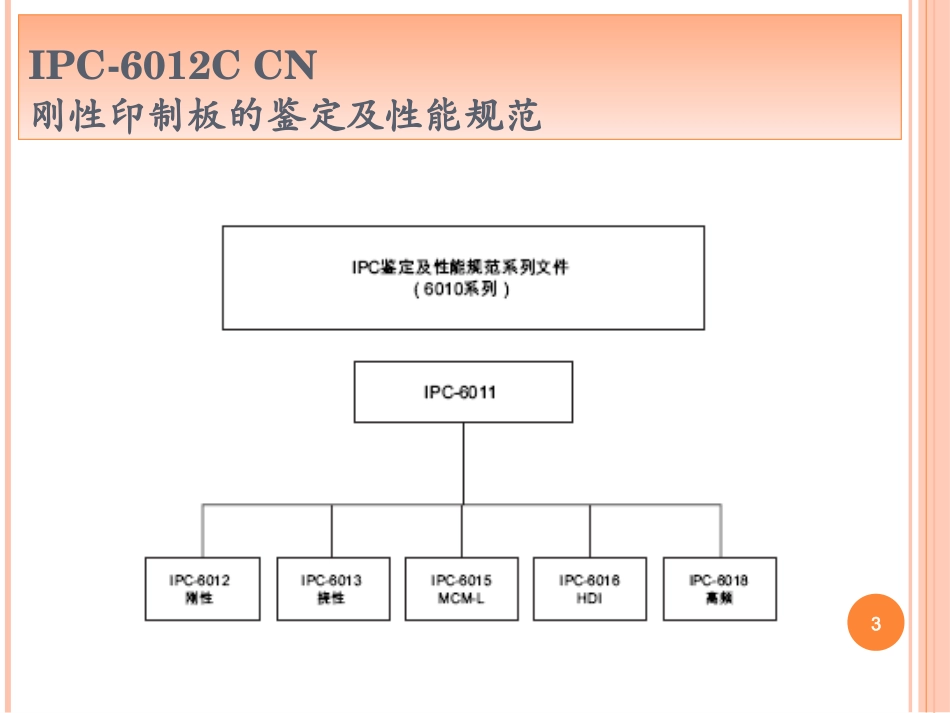

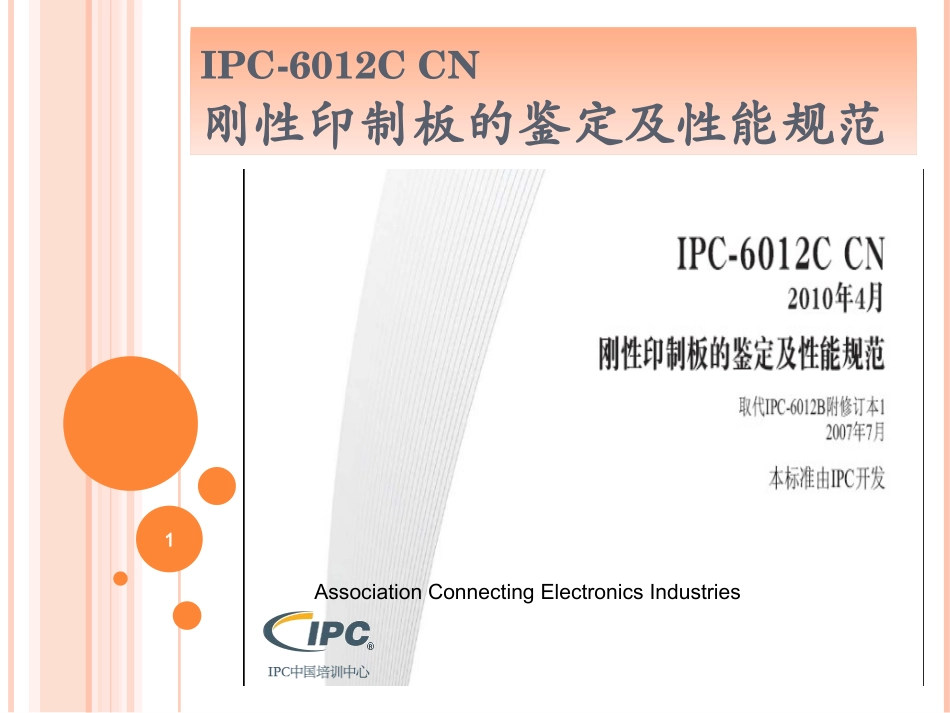

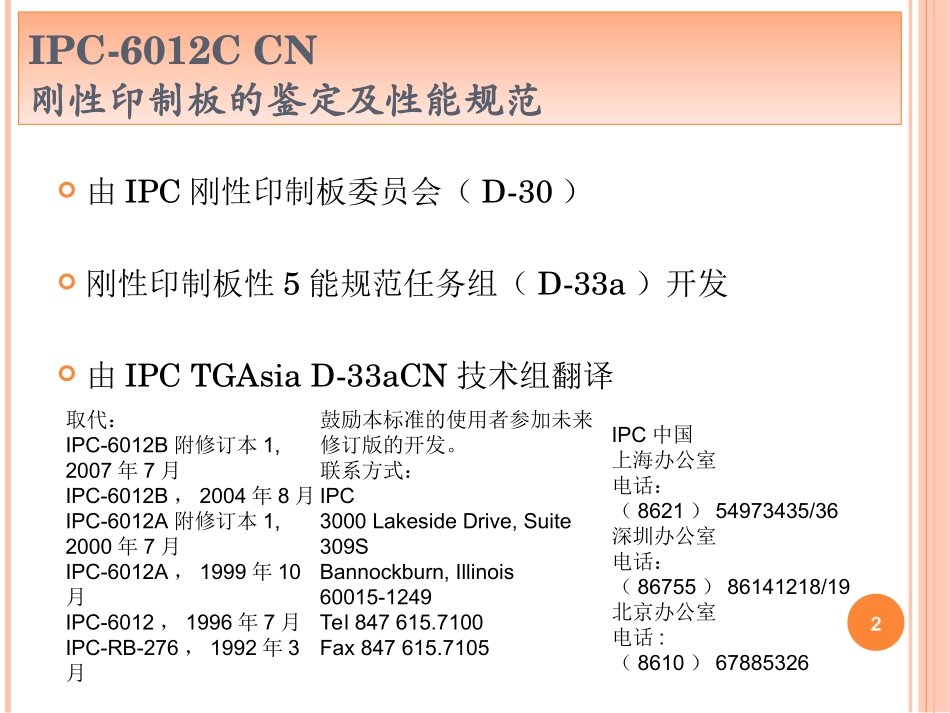

IPC-6012CCN刚性印制板的鉴定及性能规范1AssociationConnectingElectronicsIndustriesIPC-6012CCN刚性印制板的鉴定及性能规范2由IPC刚性印制板委员会（D-30）刚性印制板性5能规范任务组（D-33a）开发由IPCTGAsiaD-33aCN技术组翻译取代：IPC-6012B附修订本1,2007年7月IPC-6012B，2004年8月IPC-6012A附修订本1,2000年7月IPC-6012A，1999年10月IPC-6012，1996年7月IPC-RB-276，1992年3月鼓励本标准的使用者参加未来修订版的开发。联系方式：IPC3000LakesideDrive,Suite309SBannockburn,Illinois60015-1249Tel847615.7100Fax847615.7105IPC中国上海办公室电话：（8621）54973435/36深圳办公室电话：（86755）86141218/19北京办公室电话:（8610）67885326IPC-6012CCN刚性印制板的鉴定及性能规范3IPC-6012CCN1：刚性印制板的鉴定及性能规范-前言4本规范旨在提供有关刚性印制板性能规范的详细信息。它取代了IPC-6012B，是之前版本的修订版。包含在其中的信息还对IPC-6011规定的通用要求做了补充。当两个文件共同使用时，应该能够帮助制造商和客户采用有关可接受性的统一术语。IPC标准的制定策略是针对电子封装某一领域提供清晰无疑的文件。因此，系列文件是用来为某一特定的电子封装主题提供全面完整的信息。系列文件的代码用四位数字表示，末位数字为“0”（如IPC-6010。通用信息包含在系列文件的第一个文件中。一个或多个性能文件对通用规范进行补充。每个文件具体针对主题的某一方面或所选用的技术。如在生产印制板前没有收集到有关它的所有信息，可能会导致有关可接受性的冲突随着技术的发展，性能规范会不断更新，或者新的技术会增加到系列文件中。IPC诚邀业界同仁共享技术成果，共同促进行业的发展，鼓励使用标准后面所附的“标准改善填写表”提交标准的修订意见。IPC-6012CCN1：刚性印制板的鉴定及性能规范-范围51.1：范围本规范建立并规定了刚性印制板生产的鉴定及性能要求。1.2：目的本规范的目的是为按以下结构和/或技术制成的刚性印制板提供鉴定及性能要求。•带或不带镀覆孔（PTH）的单、双面印制板。•带镀覆孔（PTH）且带或不带埋盲孔的多层印制板。•含有符合IPC-6016的积层高密度互连（HDI）层的多层印制板。•带有离散电容层和/或埋容或埋阻元器件的埋入式有源或无源电路印制板。•带或不带外置金属散热框架（有源或无源）的金属芯印制板。1.3：⽀持件⽂IPC-A-600包括了图片、示意图和照片，可帮助理解从外部和内部观察到的可接受/不符合条件。该文件可以与本规范结合使用，以更全面地理解其建议和要求。IPC-6012CCN1：刚性印制板的鉴定及性能规范-性能等级和类型61.4等级本规范根据客户和/或最终用途的要求，建立了刚性印制板性能等级的验收准则。根据IPC-6011中的定义，印制板可分为三个通用的性能等级。1.4.1要求偏离偏离这些通用等级的要求应当由用户和供应商协商确定（AABUS）。1.4.2航天和军航空产品要求偏离⽤航天和军用航空产品性能等级的要求在本规范的附录A中定义并列出。这一类产品通常被归为3/A级。IPC-6012CCN1：刚性印制板的鉴定及性能规范-印制板类型71.5：印制板类型不带镀覆孔的印制板（1型）和带镀覆孔的印制板（2–6型）的分类如下：1型—单面印制板2型—双面印制板3型—不带盲孔或埋孔的多层印制板4型—带盲孔及/或埋孔的多层印制板5型—不带盲孔或埋孔的多层金属芯印制板6型—带盲孔及/或埋孔的多层金属芯印制板IPC-6012CCN2：刚性印制板的鉴定及性能规范-材料要求82.1：层压板和粘接材料覆金属层压板、未覆金属层压板及粘接材料（预浸材料）应当按照IPC-4101、IPC-4202、IPC-4203或NEMALI-1的要求选择。聚四氟乙烯（PTFE）材料型号应当按照IPC-4103的要求选择。埋入器件材料应当按照IPC-4811或IPC-4821的要求选择。采购文件应该规定适用的介质、导电、电阻及绝缘特性。规格单编号、覆金属箔类型及覆金属箔厚度（重量）应当符合采购文件的规定。当有具体要求时性要求，则在材料采购文件中必需对这些要求作出明确规定。2.2：外部粘接材料：用于粘接外部散热器、加固构件，或用作印制板中绝缘层材料的情况应当按照IPC-4101、IPC-4203...
