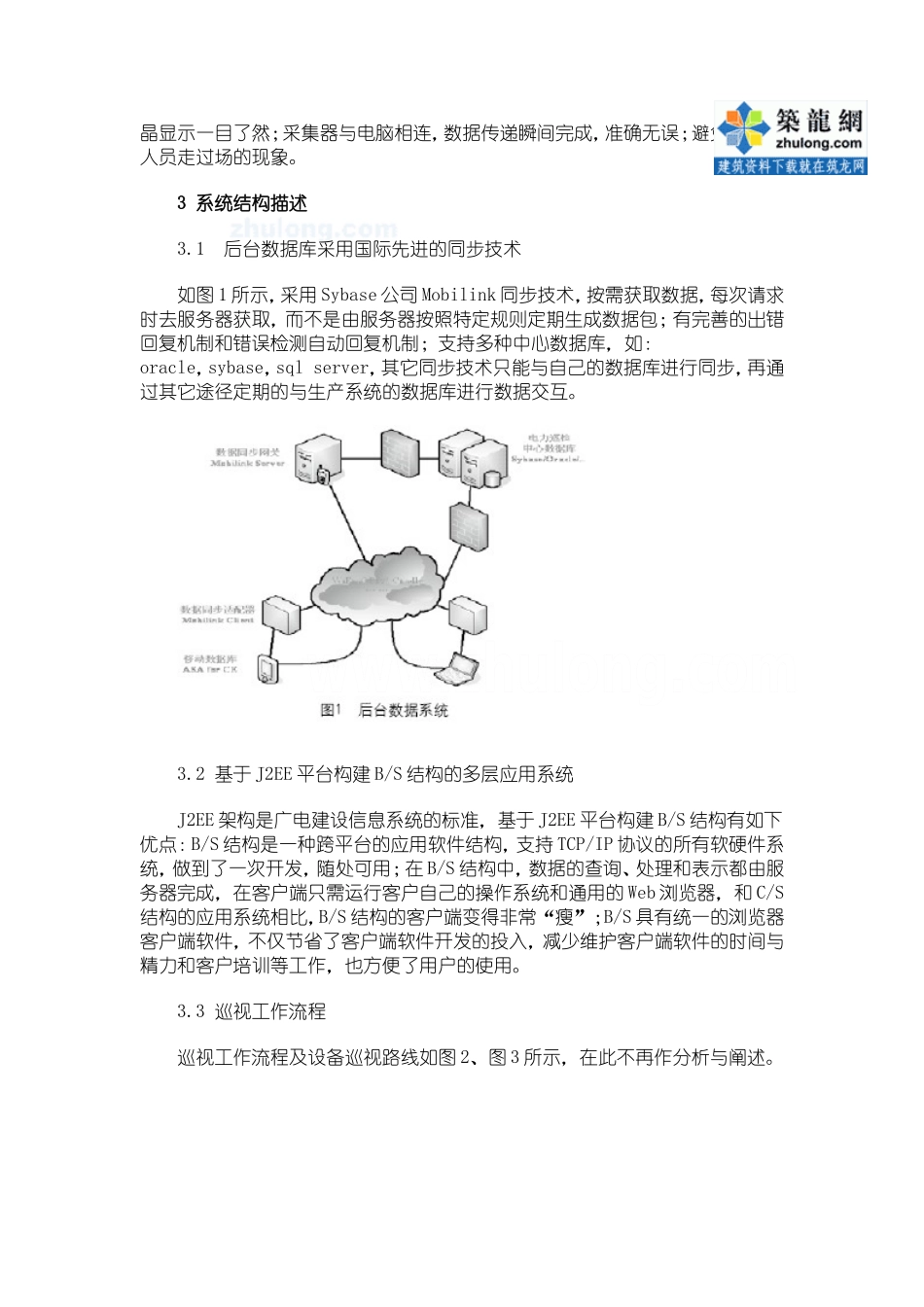

变电站电气设备智能巡检系统1问题的提出由于目前变电站的巡视工作是由巡检人员携带纸质资料，或把资料信息记在脑海中，凭经验进行巡视，巡视过程中，依靠巡视人员的自觉性，巡视每一个区域每一个设备。尽管巡视人员的专业素质很高，对设备的运行状况都比较了解，职业素质也很高，能自觉巡视到位。但随着电网规模的扩大，设备的增加，运行情况复杂，在巡视过程中出现查看信息不快捷，并可能出现漏检、错检的情况。为了提高巡检的效率和质量，实现变电设备巡检电子化、信息化、规范化和智能化，最大限度减小漏检、错检，确保巡检人员从工作计划、执行、完工确认形成一个闭环，保证设施的安全和电力系统稳定，达到变电设备长期高效稳定运行不妨探索性的将电子标签技术引入到输变电设备的运行巡检管理中。针对不同的变电设备及变量进行不同的电子标签编码，利用电子标签的规范管理及掌上式采集器的方便携带、数据存储量大、程序可编程的优点，开发出一套较为实用和完善的巡检电子标签数据采集管理系统，为输变电设备的巡检和数据管理提供强有力的技术支持。2系统设计巡检电子标签数据采集管理系统是由掌上式采集器、运行巡检电子标签数据采集程序、运行数据管理电脑、运行巡检电子标签数据管理程序等组成的一个计算机管理的巡检作业管理系统。系统的设计，首先必须充分考虑所需要巡检的设备项目，以及巡检设备时的最优线路，然后根据确定下来的巡检线路和巡检项目编排巡检项目的编码，并将编码粘贴到相关设备上，所有的编码都是唯一的。在进行巡检作业时，巡检人员按照预先设定的巡检项目，逐项进行。利用掌上式采集器对运行设备进行巡检作业时，用采集器扫描设备电子标签编码，然后输入运行数据，或通过选择菜单输入运行数据，数据采集时间自动生成，不能人为进行修改，避免了巡检作业人员的作弊。作业时，只有完成了当前项目的数据采集工作，才能进行下一项目的操作，以避免作业人员的工作遗漏。存储在采集器的数据，需要时可进行实时查询、编辑或删除。在运行数据录入过程中，会进行数据有效性检查，如果数据非法或变量越限会提示操作员确认输入或进行修改。利用基于RS-232的红外线通信方式或其他通讯方式，可简捷而迅速的将采集器内的巡检数据上传至电脑中。通过计算机平台可实现对运行数据的查询及打印，必要时可进行数据编辑，同时可实现对运行数据的统计、分析，能按要求生成所需的曲线，及时提供给管理者和决策者必要的信息。巡检电子标签数据采集管理模式的具体的优点体现如下：通过编程，可实现数据非法提示、数据遗漏提示；数据录入准确、快捷；抄录数据可查询、删改，液晶显示一目了然；采集器与电脑相连，数据传递瞬间完成，准确无误；避免了巡视人员走过场的现象。3系统结构描述3.1后台数据库采用国际先进的同步技术如图1所示，采用Sybase公司Mobilink同步技术，按需获取数据，每次请求时去服务器获取，而不是由服务器按照特定规则定期生成数据包；有完善的出错回复机制和错误检测自动回复机制；支持多种中心数据库，如：oracle，sybase，sqlserver，其它同步技术只能与自己的数据库进行同步，再通过其它途径定期的与生产系统的数据库进行数据交互。3.2基于J2EE平台构建B/S结构的多层应用系统J2EE架构是广电建设信息系统的标准，基于J2EE平台构建B/S结构有如下优点：B/S结构是一种跨平台的应用软件结构，支持TCP/IP协议的所有软硬件系统，做到了一次开发，随处可用；在B/S结构中，数据的查询、处理和表示都由服务器完成，在客户端只需运行客户自己的操作系统和通用的Web浏览器，和C/S结构的应用系统相比，B/S结构的客户端变得非常“瘦”；B/S具有统一的浏览器客户端软件，不仅节省了客户端软件开发的投入，减少维护客户端软件的时间与精力和客户培训等工作，也方便了用户的使用。3.3巡视工作流程巡视工作流程及设备巡视路线如图2、图3所示，在此不再作分析与阐述。4系统功能巡检电子标签数据采集管理模式采用电子标签技术及光电通信技术，为各种变电设备巡检和数据管理提供了强有力的技术支持。在巡检过程中，运行人员只要用扫描仪录入设备编码和数据，回办公室后，直接...
