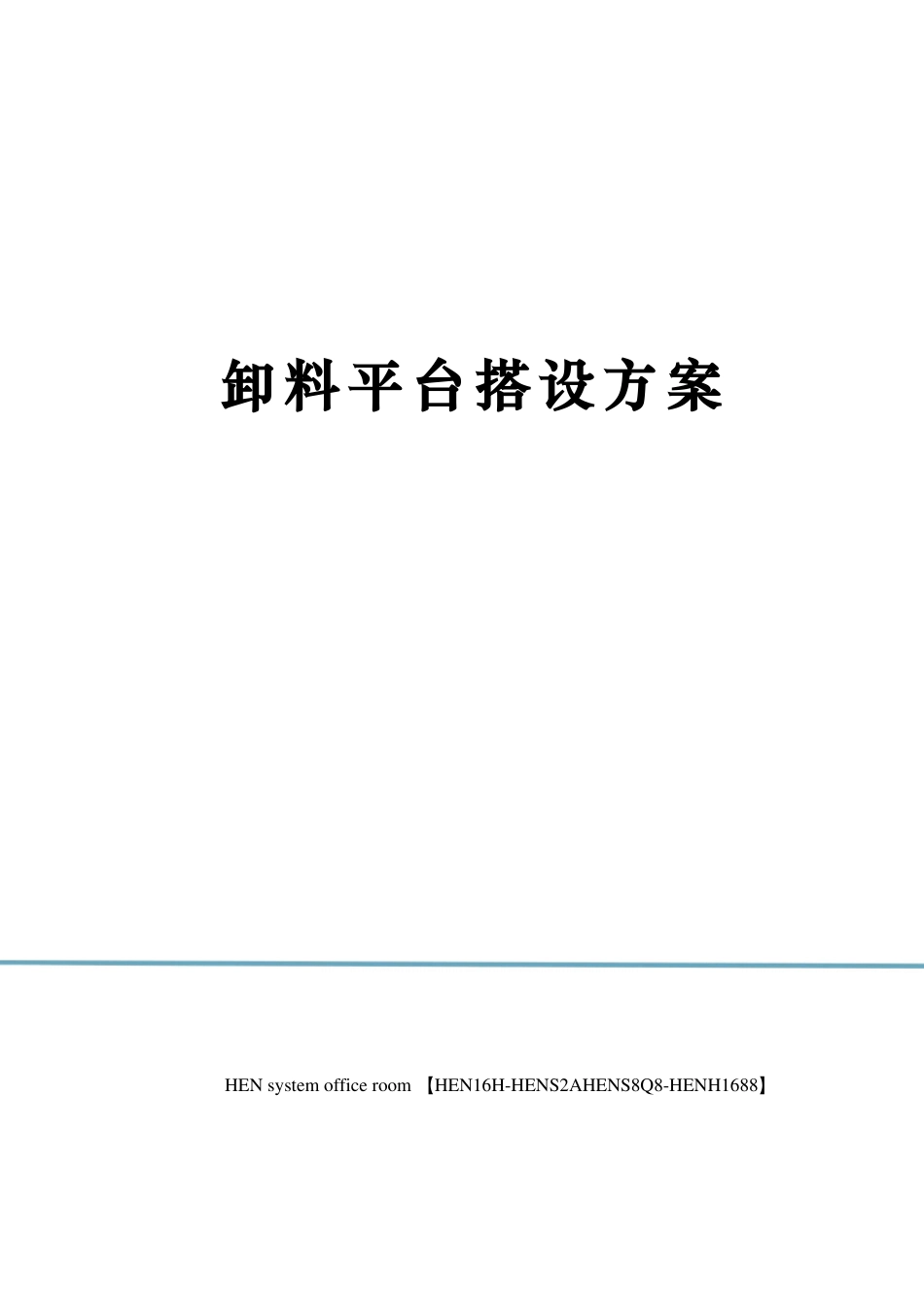

卸料平台搭设方案

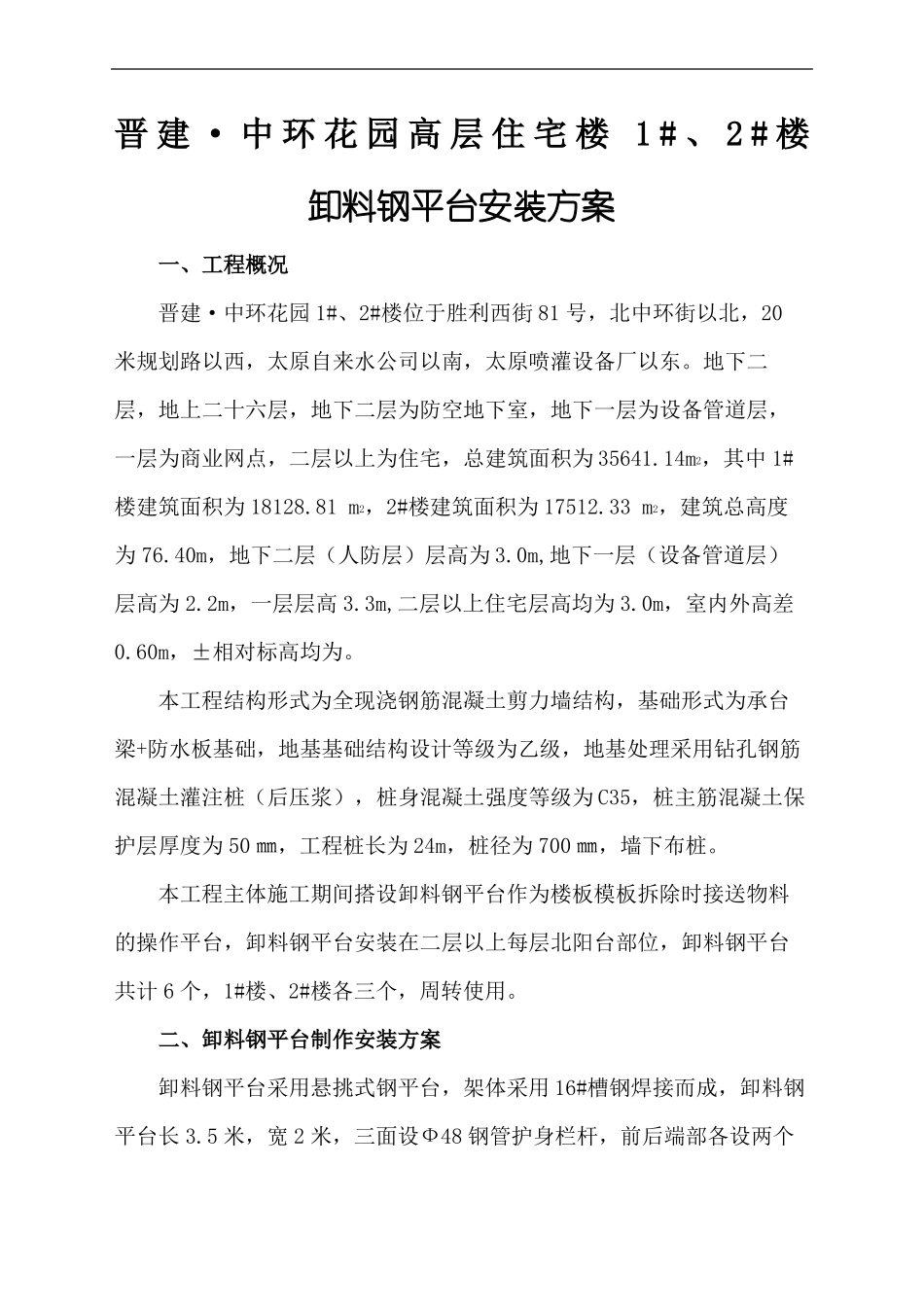

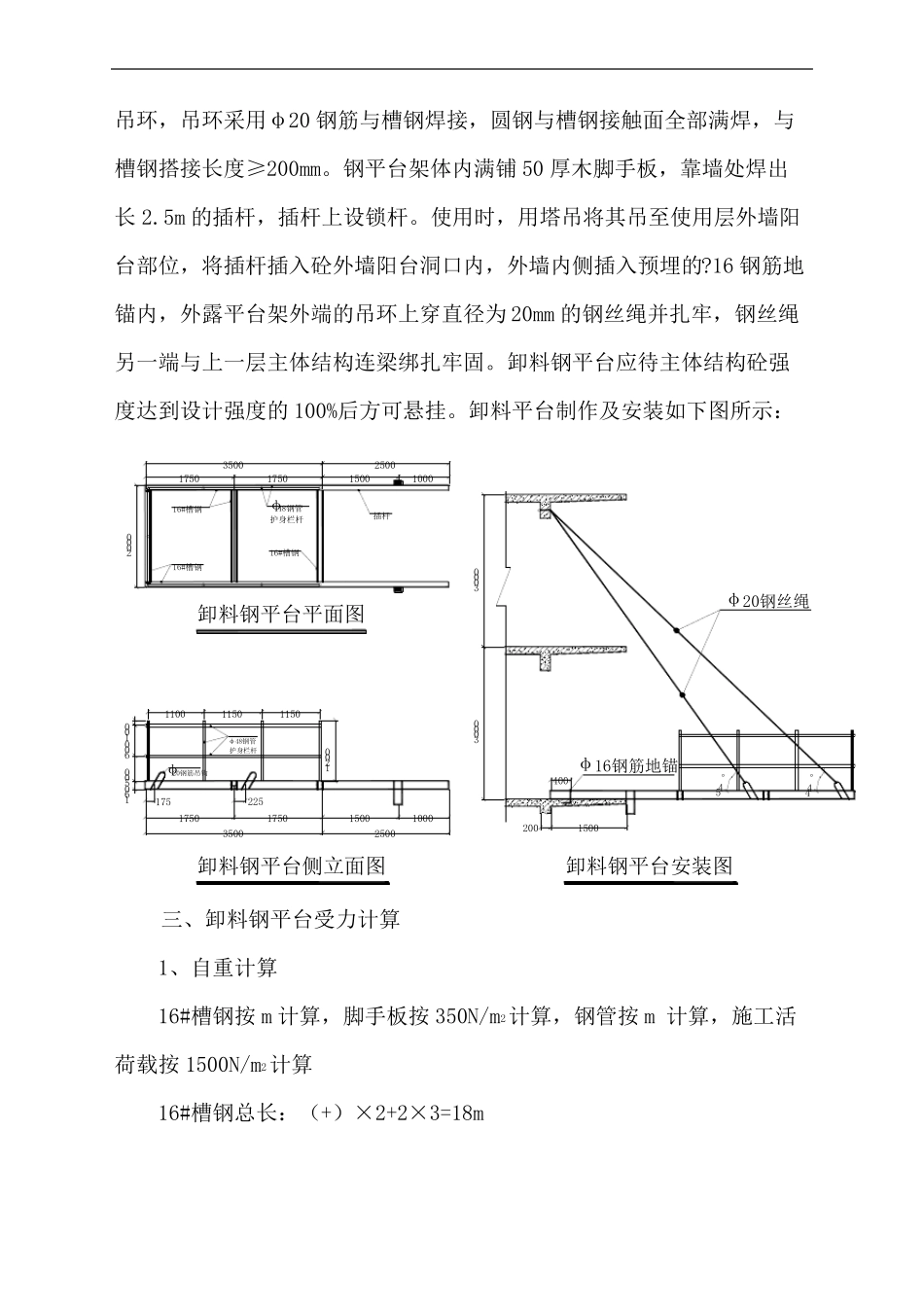

卸料平台搭设方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】晋 建 · 中 环 花 园 高 层 住 宅 楼 1 # 、 2 # 楼卸料钢平台安装方案一、工程概况晋建·中环花园 1#、2#楼位于胜利西街 81 号，北中环街以北，20米规划路以西，太原自来水公司以南，太原喷灌设备厂以东。地下二层，地上二十六层，地下二层为防空地下室，地下一层为设备管道层，一层为商业网点，二层以上为住宅，总建筑面积为 35641.14m2，其中 1#楼建筑面积为 18128.81 m2，2#楼建筑面积为 17512.33 m2，建筑总高度为 76.40m，地下二层（人防层）层高为 3.0m,地下一层（设备管道层）层高为 2.2m，一层层高 3.3m,二层以上住宅层高均为 3.0m，室内外高差0.60m，±相对标高均为。本工程结构形式为全现浇钢筋混凝土剪力墙结构，基础形式为承台梁+防水板基础，地基基础结构设计等级为乙级，地基处理采用钻孔钢筋混凝土灌注桩（后压浆），桩身混凝土强度等级为 C35，桩主筋混凝土保护层厚度为 50 ㎜，工程桩长为 24m，桩径为 700 ㎜，墙下布桩。本工程主体施工期间搭设卸料钢平台作为楼板模板拆除时接送物料的操作平台，卸料钢平台安装在二层以上每层北阳台部位，卸料钢平台共计 6 个，1#楼、2#楼各三个，周转使用。二、卸料钢平台制作安装方案卸料钢平台采用悬挑式钢平台，架体采用 16#槽钢焊接而成，卸料钢平台长 3.5 米，宽 2 米，三面设Ф48 钢管护身栏杆，前后端部各设两个吊环，吊环采用φ20 钢筋与槽钢焊接，圆钢与槽钢接触面全部满焊，与槽钢搭接长度≥200mm。钢平台架体内满铺 50 厚木脚手板，靠墙处焊出长 2.5m 的插杆，插杆上设锁杆。使用时，用塔吊将其吊至使用层外墙阳台部位，将插杆插入砼外墙阳台洞口内，外墙内侧插入预埋的?16 钢筋地锚内，外露平台架外端的吊环上穿直径为 20mm 的钢丝绳并扎牢，钢丝绳另一端与上一层主体结构连梁绑扎牢固。卸料钢平台应待主体结构砼强度达到设计强度的 100%后方可悬挂。卸料平台制作及安装如下图所示：3500175016#槽钢25001750φ48钢管护身栏杆1500插杆1000200016#槽钢300016#槽钢卸料钢平台平面图φ20钢丝绳6001001200φ48钢管护身栏杆30001100115011501605004001751750350022517501500250010002001500卸料钢平台侧立面图三、卸料钢平台受力计算卸料钢平台安装图1、自重计算16#槽钢按 m 计算，脚手板按 350N/m2计算，钢管按 m 计算，施工活荷载按 15...
